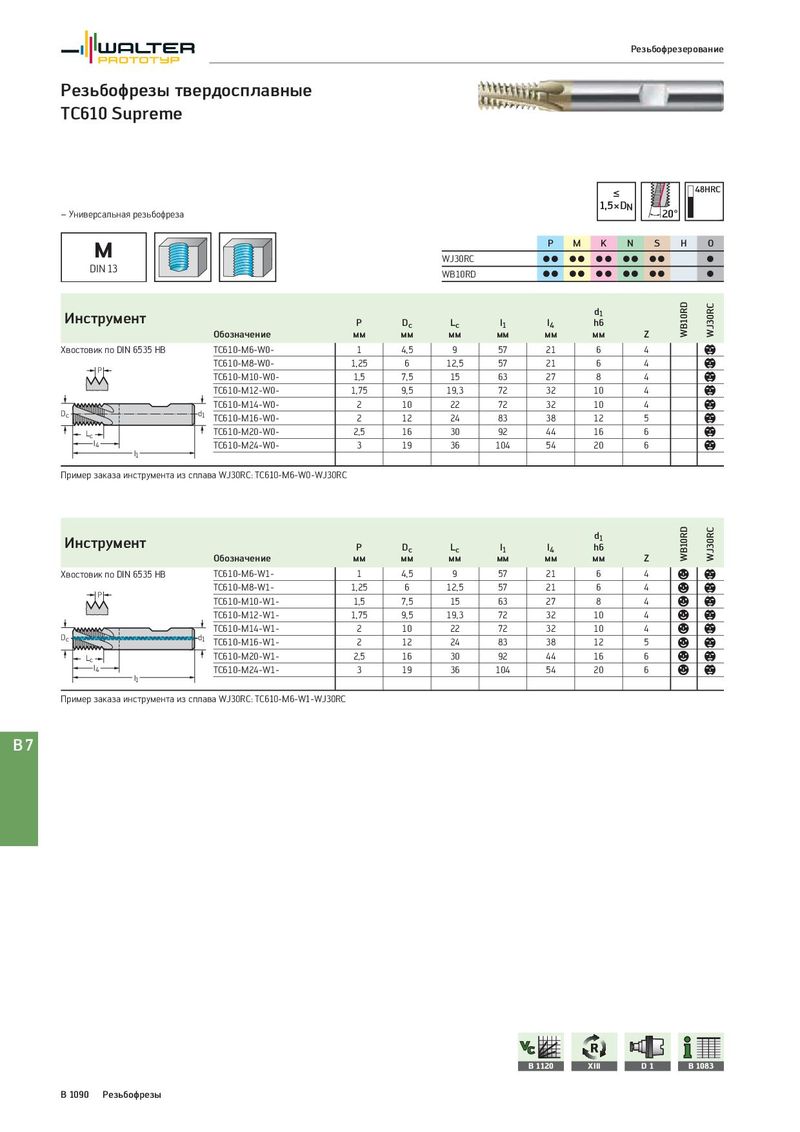

Общий каталог Walter 2017 - страница 1604

Резьбофрезерование Резьбофрезы твердосплавные TC610 Supreme ≤ 48HRC – Универсальная резьбофреза 1,5×DN 20° M P M K N S H O WJ30RC CC CC CC CC CC C DIN 13 WB10RD CC CC CC CC CC C Инструмент d1 WB10RD WJ30RC P Dc Lc l1 l4 h6 Обозначение мм мм мм мм мм мм Z Хвостовик по DIN 6535 HB TC610-M6-W0- 1 4,5 9 57 21 6 4 b P TC610-M8-W0- 1,25 6 12,5 57 21 6 4 b TC610-M10-W0- 1,5 7,5 15 63 27 8 4 b TC610-M12-W0- 1,75 9,5 19,3 72 32 10 4 b TC610-M14-W0- 2 10 22 72 32 10 4 b Dc d1 TC610-M16-W0- 2 12 24 83 38 12 5 b Lc TC610-M20-W0- 2,5 16 30 92 44 16 6 b l4 TC610-M24-W0- 3 19 36 104 54 20 6 b l1 Пример заказа инструмента из сплава WJ30RC: TC610-M6-W0-WJ30RC Инструмент d1 WB10RD WJ30RC P Dc Lc l1 l4 h6 Обозначение мм мм мм мм мм мм Z Хвостовик по DIN 6535 HB TC610-M6-W1- 1 4,5 9 57 21 6 4 a b P TC610-M8-W1- 1,25 6 12,5 57 21 6 4 a b TC610-M10-W1- 1,5 7,5 15 63 27 8 4 a b TC610-M12-W1- 1,75 9,5 19,3 72 32 10 4 a b TC610-M14-W1- 2 10 22 72 32 10 4 a b Dc d1 TC610-M16-W1- 2 12 24 83 38 12 5 a b Lc TC610-M20-W1- 2,5 16 30 92 44 16 6 a b l4 TC610-M24-W1- 3 19 36 104 54 20 6 a b l1 Пример заказа инструмента из сплава WJ30RC: TC610-M6-W1-WJ30RC B7 B 1120 XIII D1 B 1083 B 1090 Резьбофрезы
