Общий каталог Walter 2017 - страница 1598

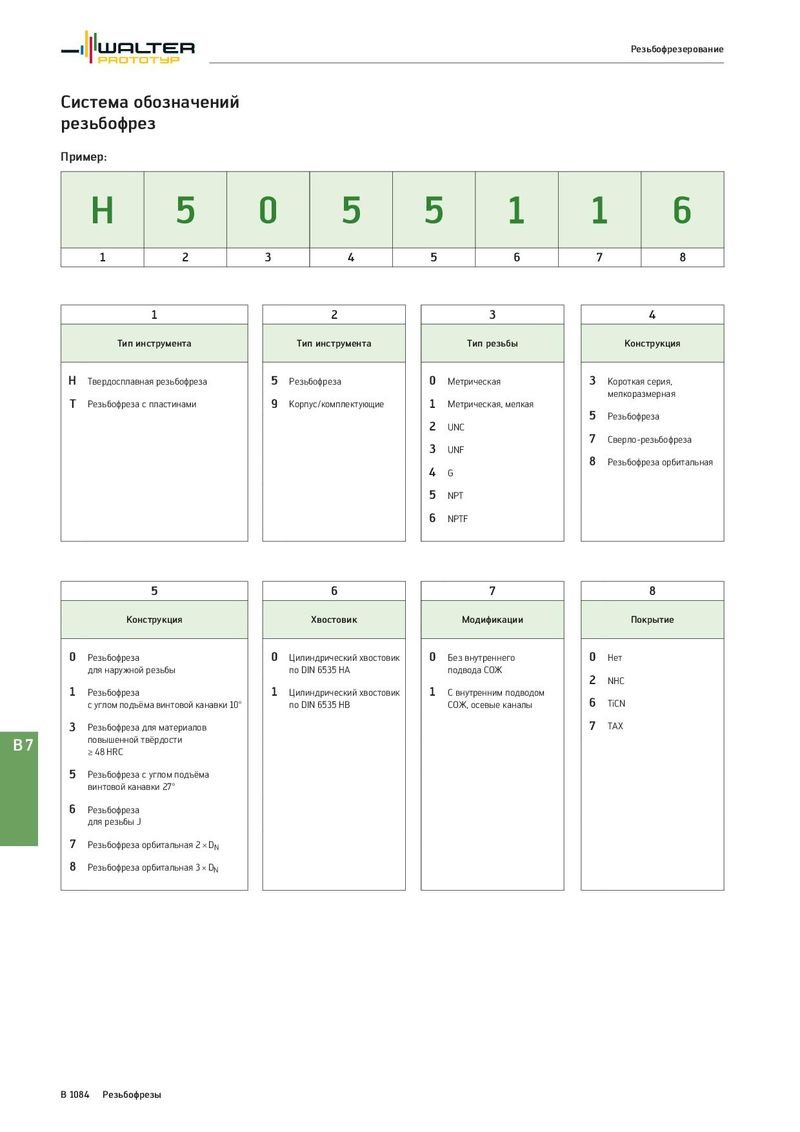

Резьбофрезерование Система обозначений резьбофрез Пример: H 5 0 5 5 1 1 6 1 2 3 4 5 6 7 8 1 2 3 4 Тип инструмента Тип инструмента Тип резьбы Конструкция H Твердосплавная резьбофреза 5 Резьбофреза 0 Метрическая 3 Короткая серия, мелкоразмерная T Резьбофреза с пластинами 9 Корпус/комплектующие 1 Метрическая, мелкая 5 Резьбофреза 2 UNC 7 Сверло-резьбофреза 3 UNF 8 Резьбофреза орбитальная 4 G 5 NPT 6 NPTF 5 6 7 8 Конструкция Хвостовик Модификации Покрытие 0 Резьбофреза 0 Цилиндрический хвостовик 0 Без внутреннего 0 Нет для наружной резьбы по DIN 6535 HA подвода СОЖ 2 NHC 1 Резьбофреза 1 Цилиндрический хвостовик 1 С внутренним подводом с углом подъёма винтовой канавки 10° по DIN 6535 HB СОЖ, осевые каналы 6 TiCN 3 Резьбофреза для материалов 7 TAX B7 повышенной твёрдости ≥ 48 HRC 5 Резьбофреза с углом подъёма винтовой канавки 27° 6 Резьбофреза для резьбы J 7 Резьбофреза орбитальная 2 × DN 8 Резьбофреза орбитальная 3 × DN B 1084 Резьбофрезы
