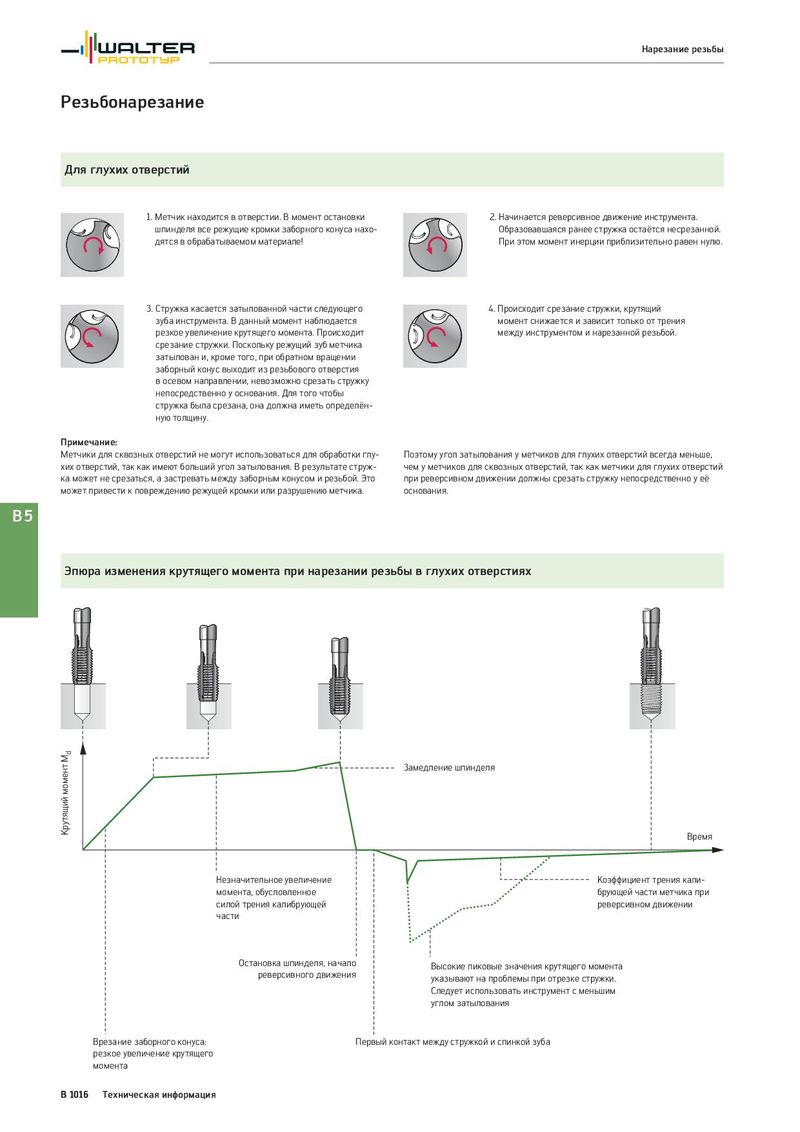

Нарезание резьбы Резьбонарезание Для глухих отверстий 1. Метчик находится в отверстии. В момент остановки 2. Начинается реверсивное движение инструмента. шпинделя все режущие кромки заборного конуса нахо- Образовавшаяся ранее стружка остаётся несрезанной. дятся в обрабатываемом материале! При этом момент инерции приблизительно равен нулю. 3. Стружка касается затылованной части следующего 4. Происходит срезание стружки, крутящий зуба инструмента. В данный момент наблюдается момент снижается и зависит только от трения резкое увеличение крутящего момента. Происходит между инструментом и нарезанной резьбой. срезание стружки. Поскольку режущий зуб метчика затылован и, кроме того, при обратном вращении заборный конус выходит из резьбового отверстия в осевом направлении, невозможно срезать стружку непосредственно у основания. Для того чтобы стружка была срезана, она должна иметь определён- ную толщину. Примечание: Метчики для сквозных отверстий не могут использоваться для обработки глу- Поэтому угол затылования у метчиков для глухих отверстий всегда меньше, хих отверстий, так как имеют больший угол затылования. В результате струж- чем у метчиков для сквозных отверстий, так как метчики для глухих отверстий ка может не срезаться, а застревать между заборным конусом и резьбой. Это при реверсивном движении должны срезать стружку непосредственно у её может привести к повреждению режущей кромки или разрушению метчика. основания. B5 Эпюра изменения крутящего момента при нарезании резьбы в глухих отверстиях Крутящий момент Md Замедление шпинделя Время Незначительное увеличение Коэффициент трения кали- момента, обусловленное брующей части метчика при силой трения калибрующей реверсивном движении части Остановка шпинделя, начало Высокие пиковые значения крутящего момента реверсивного движения указывают на проблемы при отрезке стружки. Следует использовать инструмент с меньшим углом затылования Врезание заборного конуса: Первый контакт между стружкой и спинкой зуба резкое увеличение крутящего момента B 1016 Техническая информация
