Общий каталог Walter 2017 - страница 1456

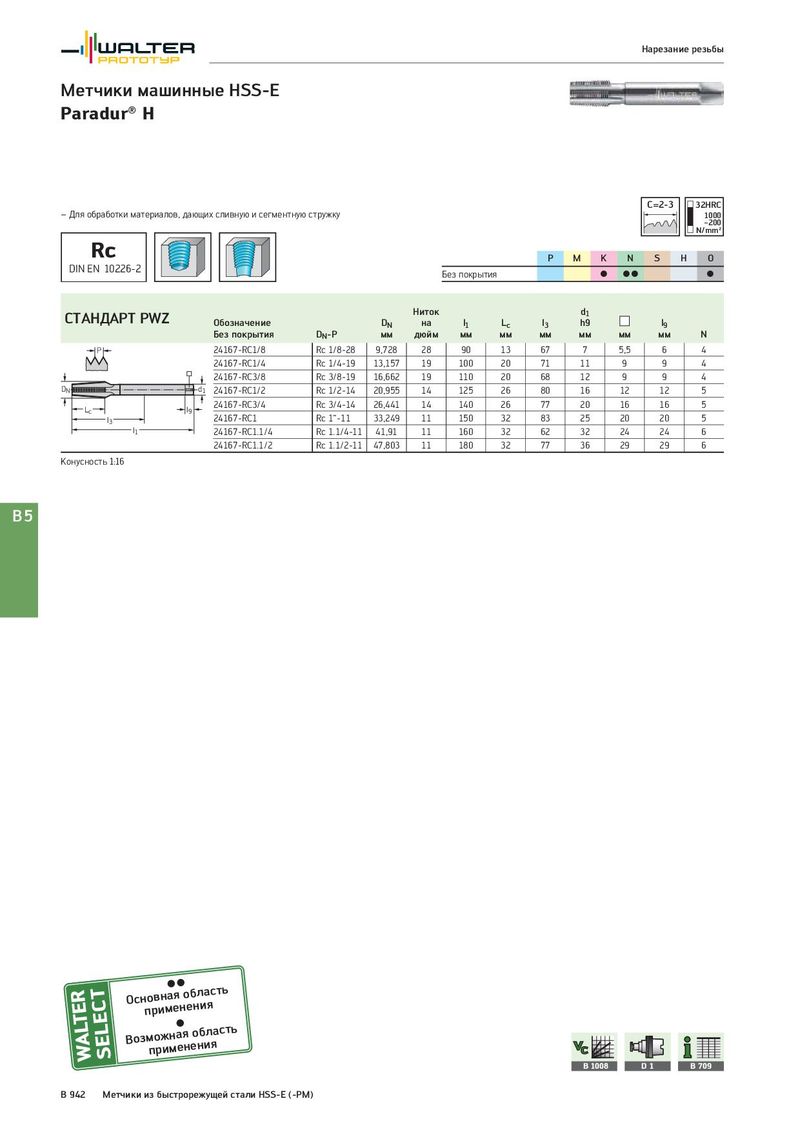

Нарезание резьбы Метчики машинные HSS-E Paradur® H C=2-3 32HRC – Для обработки материалов, дающих сливную и сегментную стружку 1000 –200 N/mm² Rc P M K N S H O DIN EN 10226-2 Без покрытия C CC C СТАНДАРТ PWZ Ниток d1 Обозначение DN на l1 Lc l3 h9 l9 Без покрытия DN-P мм дюйм мм мм мм мм мм мм N P 24167-RC1/8 Rc 1/8-28 9,728 28 90 13 67 7 5,5 6 4 24167-RC1/4 Rc 1/4-19 13,157 19 100 20 71 11 9 9 4 24167-RC3/8 Rc 3/8-19 16,662 19 110 20 68 12 9 9 4 DN d1 24167-RC1/2 Rc 1/2-14 20,955 14 125 26 80 16 12 12 5 Lc l9 24167-RC3/4 Rc 3/4-14 26,441 14 140 26 77 20 16 16 5 l3 24167-RC1 Rc 1“-11 33,249 11 150 32 83 25 20 20 5 l1 24167-RC1.1/4 Rc 1.1/4-11 41,91 11 160 32 62 32 24 24 6 24167-RC1.1/2 Rc 1.1/2-11 47,803 11 180 32 77 36 29 29 6 Конусность 1:16 B5 Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть B 1008 D1 B 709 B 942 Метчики из быстрорежущей стали HSS-E (-PM)
