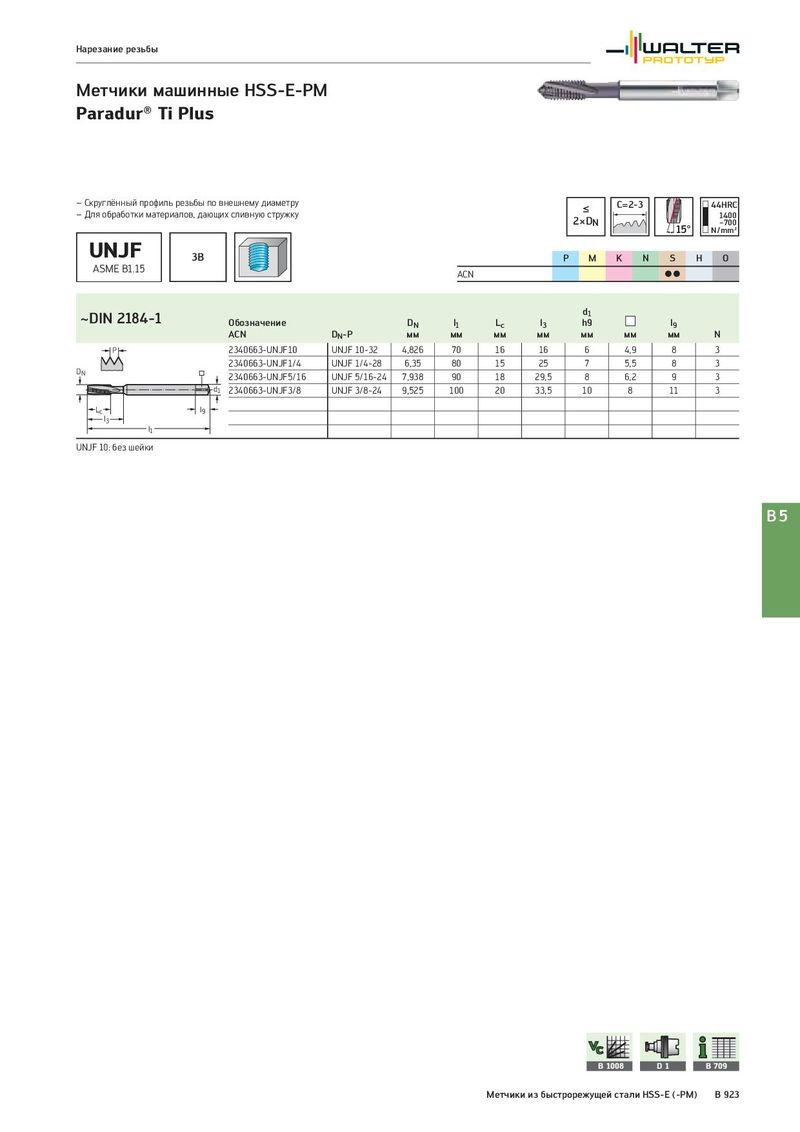

Нарезание резьбы Метчики машинные HSS-E-PM Paradur® Ti Plus – Скруглённый профиль резьбы по внешнему диаметру ≤ C=2-3 44HRC – Для обработки материалов, дающих сливную стружку 2×DN 1400 15° –700 N/mm² UNJF 3B P M K N S H O ASME B1.15 ACN CC ~DIN 2184-1 d1 Обозначение DN l1 Lc l3 h9 l9 ACN DN-P мм мм мм мм мм мм мм N P 2340663-UNJF10 UNJF 10-32 4,826 70 16 16 6 4,9 8 3 2340663-UNJF1/4 UNJF 1/4-28 6,35 80 15 25 7 5,5 8 3 DN 2340663-UNJF5/16 UNJF 5/16-24 7,938 90 18 29,5 8 6,2 9 3 d1 2340663-UNJF3/8 UNJF 3/8-24 9,525 100 20 33,5 10 8 11 3 Lc l9 l3 l1 UNJF 10: без шейки B5 B 1008 D1 B 709 Метчики из быстрорежущей стали HSS-E (-PM) B 923
