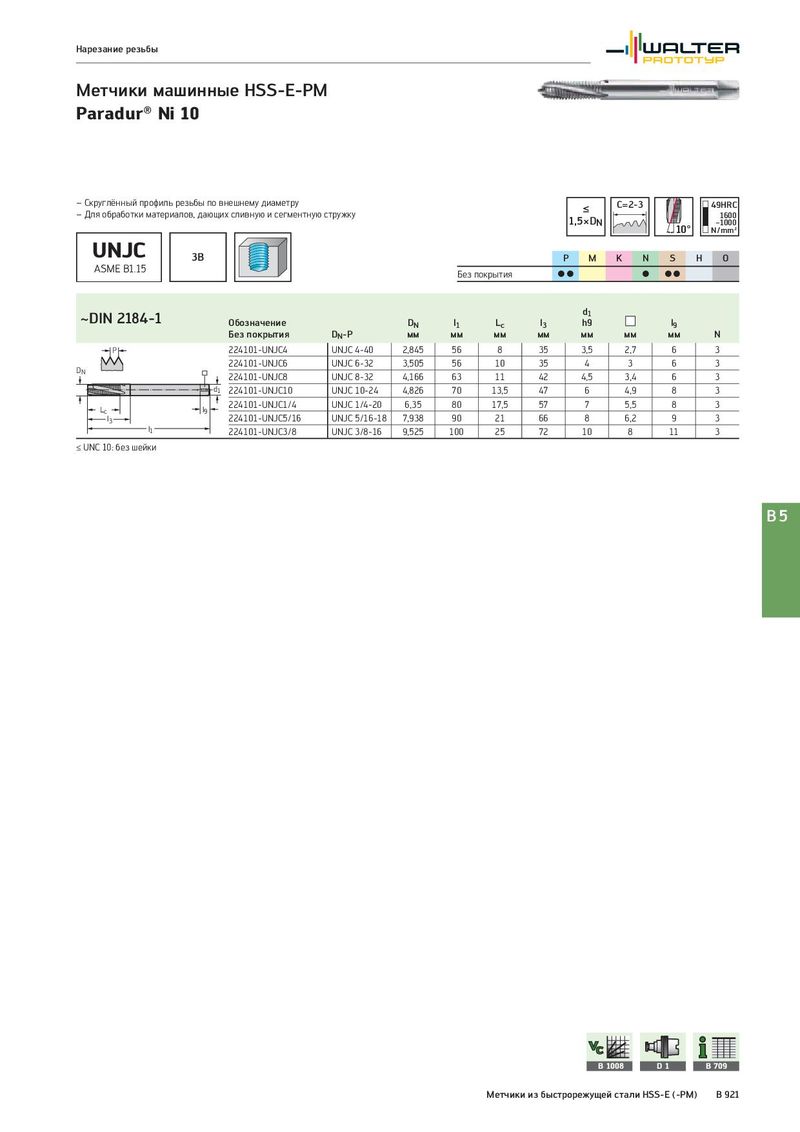

Нарезание резьбы Метчики машинные HSS-E-PM Paradur® Ni 10 – Скруглённый профиль резьбы по внешнему диаметру ≤ C=2-3 49HRC – Для обработки материалов, дающих сливную и сегментную стружку 1,5×DN 1600 10° –1000 N/mm² UNJC 3B P M K N S H O ASME B1.15 Без покрытия CC C CC ~DIN 2184-1 d1 Обозначение DN l1 Lc l3 h9 l9 Без покрытия DN-P мм мм мм мм мм мм мм N P 224101-UNJC4 UNJC 4-40 2,845 56 8 35 3,5 2,7 6 3 DN 224101-UNJC6 UNJC 6-32 3,505 56 10 35 4 3 6 3 224101-UNJC8 UNJC 8-32 4,166 63 11 42 4,5 3,4 6 3 d1 224101-UNJC10 UNJC 10-24 4,826 70 13,5 47 6 4,9 8 3 Lc l9 224101-UNJC1/4 UNJC 1/4-20 6,35 80 17,5 57 7 5,5 8 3 l3 224101-UNJC5/16 UNJC 5/16-18 7,938 90 21 66 8 6,2 9 3 l1 224101-UNJC3/8 UNJC 3/8-16 9,525 100 25 72 10 8 11 3 ≤ UNC 10: без шейки B5 B 1008 D1 B 709 Метчики из быстрорежущей стали HSS-E (-PM) B 921
