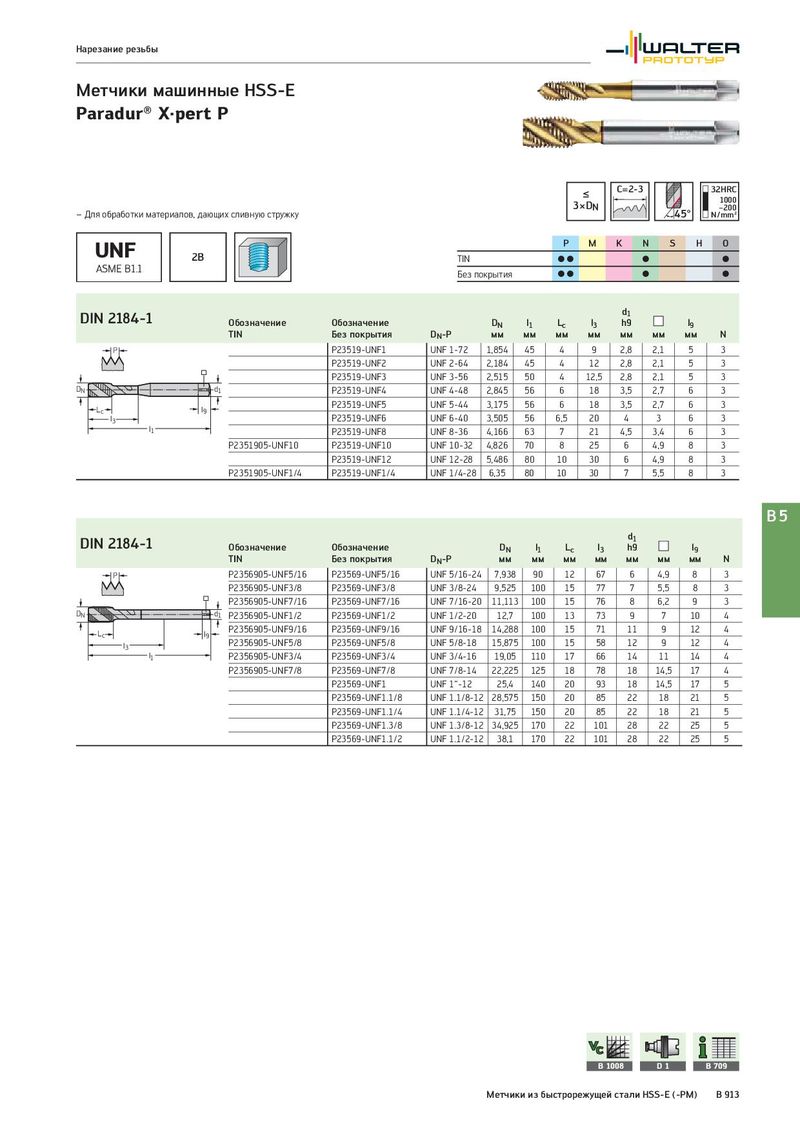

Общий каталог Walter 2017 - страница 1427

Нарезание резьбы Метчики машинные HSS-E Paradur® X·pert P ≤ C=2-3 32HRC 3×DN 1000 – Для обработки материалов, дающих сливную стружку 45° –200 N/mm² UNF P M K N S H O 2B TIN CC C C ASME B1.1 Без покрытия CC C C DIN 2184-1 d1 Обозначение Обозначение DN l1 Lc l3 h9 l9 TIN Без покрытия DN-P мм мм мм мм мм мм мм N P P23519-UNF1 UNF 1-72 1,854 45 4 9 2,8 2,1 5 3 P23519-UNF2 UNF 2-64 2,184 45 4 12 2,8 2,1 5 3 P23519-UNF3 UNF 3-56 2,515 50 4 12,5 2,8 2,1 5 3 DN d1 P23519-UNF4 UNF 4-48 2,845 56 6 18 3,5 2,7 6 3 Lc l9 P23519-UNF5 UNF 5-44 3,175 56 6 18 3,5 2,7 6 3 l3 P23519-UNF6 UNF 6-40 3,505 56 6,5 20 4 3 6 3 l1 P23519-UNF8 UNF 8-36 4,166 63 7 21 4,5 3,4 6 3 P2351905-UNF10 P23519-UNF10 UNF 10-32 4,826 70 8 25 6 4,9 8 3 P23519-UNF12 UNF 12-28 5,486 80 10 30 6 4,9 8 3 P2351905-UNF1/4 P23519-UNF1/4 UNF 1/4-28 6,35 80 10 30 7 5,5 8 3 B5 DIN 2184-1 d1 Обозначение Обозначение DN l1 Lc l3 h9 l9 TIN Без покрытия DN-P мм мм мм мм мм мм мм N P P2356905-UNF5/16 P23569-UNF5/16 UNF 5/16-24 7,938 90 12 67 6 4,9 8 3 P2356905-UNF3/8 P23569-UNF3/8 UNF 3/8-24 9,525 100 15 77 7 5,5 8 3 P2356905-UNF7/16 P23569-UNF7/16 UNF 7/16-20 11,113 100 15 76 8 6,2 9 3 DN d1 P2356905-UNF1/2 P23569-UNF1/2 UNF 1/2-20 12,7 100 13 73 9 7 10 4 Lc l9 P2356905-UNF9/16 P23569-UNF9/16 UNF 9/16-18 14,288 100 15 71 11 9 12 4 l3 P2356905-UNF5/8 P23569-UNF5/8 UNF 5/8-18 15,875 100 15 58 12 9 12 4 l1 P2356905-UNF3/4 P23569-UNF3/4 UNF 3/4-16 19,05 110 17 66 14 11 14 4 P2356905-UNF7/8 P23569-UNF7/8 UNF 7/8-14 22,225 125 18 78 18 14,5 17 4 P23569-UNF1 UNF 1“-12 25,4 140 20 93 18 14,5 17 5 P23569-UNF1.1/8 UNF 1.1/8-12 28,575 150 20 85 22 18 21 5 P23569-UNF1.1/4 UNF 1.1/4-12 31,75 150 20 85 22 18 21 5 P23569-UNF1.3/8 UNF 1.3/8-12 34,925 170 22 101 28 22 25 5 P23569-UNF1.1/2 UNF 1.1/2-12 38,1 170 22 101 28 22 25 5 B 1008 D1 B 709 Метчики из быстрорежущей стали HSS-E (-PM) B 913
