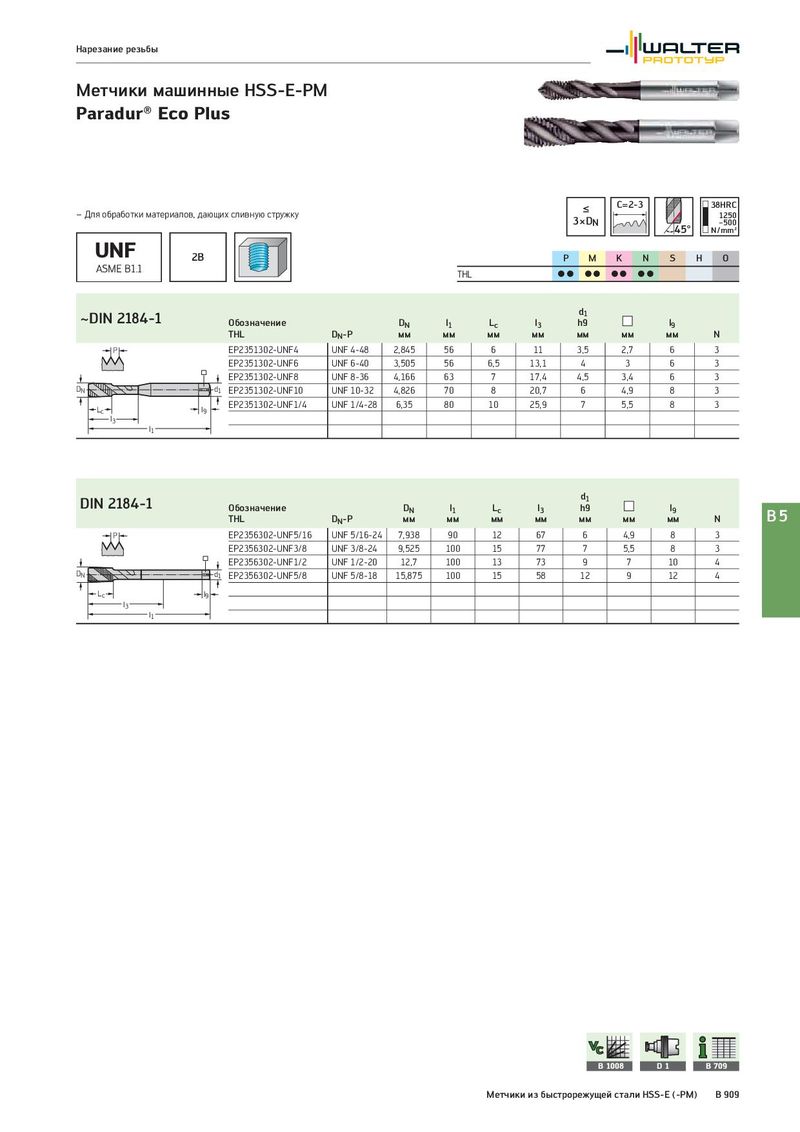

Общий каталог Walter 2017 - страница 1423

Нарезание резьбы Метчики машинные HSS-E-PM Paradur® Eco Plus ≤ C=2-3 38HRC – Для обработки материалов, дающих сливную стружку 3×DN 1250 45° –500 N/mm² UNF 2B P M K N S H O ASME B1.1 THL CC CC CC CC ~DIN 2184-1 d1 Обозначение DN l1 Lc l3 h9 l9 THL DN-P мм мм мм мм мм мм мм N P EP2351302-UNF4 UNF 4-48 2,845 56 6 11 3,5 2,7 6 3 EP2351302-UNF6 UNF 6-40 3,505 56 6,5 13,1 4 3 6 3 EP2351302-UNF8 UNF 8-36 4,166 63 7 17,4 4,5 3,4 6 3 DN d1 EP2351302-UNF10 UNF 10-32 4,826 70 8 20,7 6 4,9 8 3 Lc l9 EP2351302-UNF1/4 UNF 1/4-28 6,35 80 10 25,9 7 5,5 8 3 l3 l1 DIN 2184-1 d1 Обозначение DN l1 Lc l3 h9 l9 B5 THL DN-P мм мм мм мм мм мм мм N P EP2356302-UNF5/16 UNF 5/16-24 7,938 90 12 67 6 4,9 8 3 EP2356302-UNF3/8 UNF 3/8-24 9,525 100 15 77 7 5,5 8 3 EP2356302-UNF1/2 UNF 1/2-20 12,7 100 13 73 9 7 10 4 DN d1 EP2356302-UNF5/8 UNF 5/8-18 15,875 100 15 58 12 9 12 4 Lc l9 l3 l1 B 1008 D1 B 709 Метчики из быстрорежущей стали HSS-E (-PM) B 909
