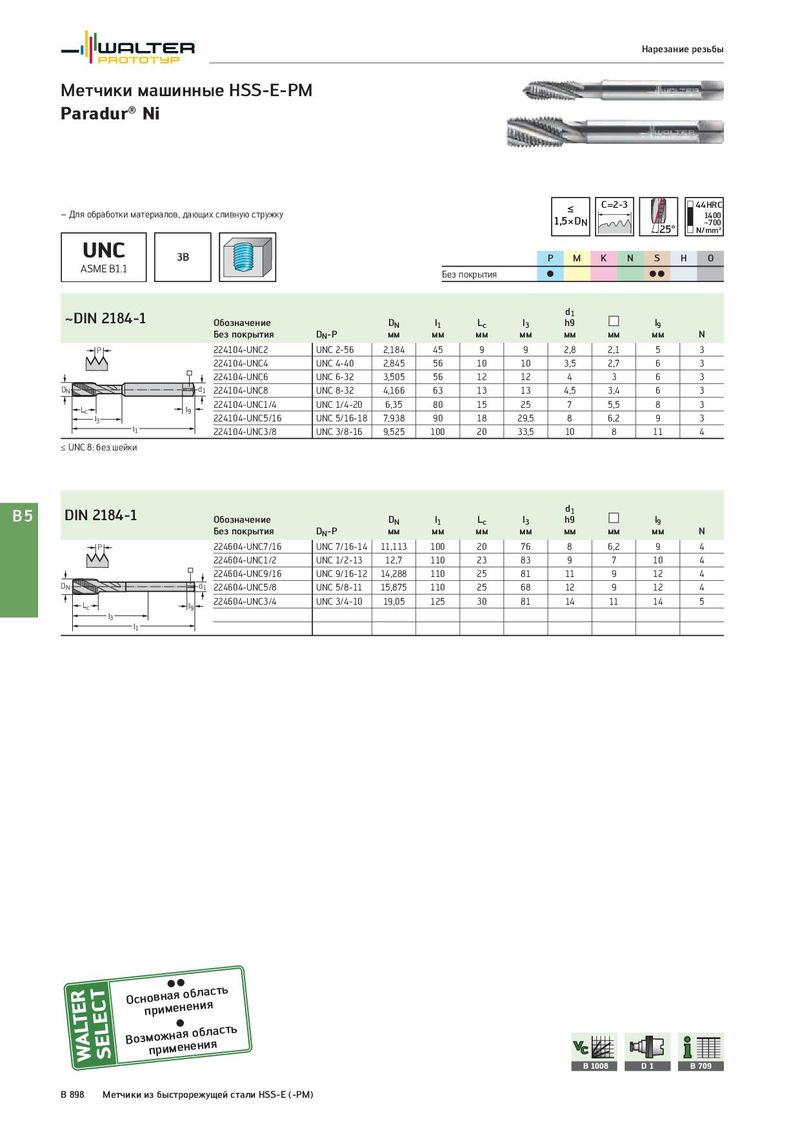

Нарезание резьбы Метчики машинные HSS-E-PM Paradur® Ni ≤ C=2-3 44HRC – Для обработки материалов, дающих сливную стружку 1,5×DN 1400 25° –700 N/mm² UNC 3B P M K N S H O ASME B1.1 Без покрытия C CC ~DIN 2184-1 d1 Обозначение DN l1 Lc l3 h9 l9 Без покрытия DN-P мм мм мм мм мм мм мм N P 224104-UNC2 UNC 2-56 2,184 45 9 9 2,8 2,1 5 3 224104-UNC4 UNC 4-40 2,845 56 10 10 3,5 2,7 6 3 224104-UNC6 UNC 6-32 3,505 56 12 12 4 3 6 3 DN d1 224104-UNC8 UNC 8-32 4,166 63 13 13 4,5 3,4 6 3 Lc l9 224104-UNC1/4 UNC 1/4-20 6,35 80 15 25 7 5,5 8 3 l3 224104-UNC5/16 UNC 5/16-18 7,938 90 18 29,5 8 6,2 9 3 l1 224104-UNC3/8 UNC 3/8-16 9,525 100 20 33,5 10 8 11 4 ≤ UNC 8: без шейки B5 DIN 2184-1 d1 Обозначение DN l1 Lc l3 h9 l9 Без покрытия DN-P мм мм мм мм мм мм мм N P 224604-UNC7/16 UNC 7/16-14 11,113 100 20 76 8 6,2 9 4 224604-UNC1/2 UNC 1/2-13 12,7 110 23 83 9 7 10 4 224604-UNC9/16 UNC 9/16-12 14,288 110 25 81 11 9 12 4 DN d1 224604-UNC5/8 UNC 5/8-11 15,875 110 25 68 12 9 12 4 Lc l9 224604-UNC3/4 UNC 3/4-10 19,05 125 30 81 14 11 14 5 l3 l1 Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть B 1008 D1 B 709 B 898 Метчики из быстрорежущей стали HSS-E (-PM)
