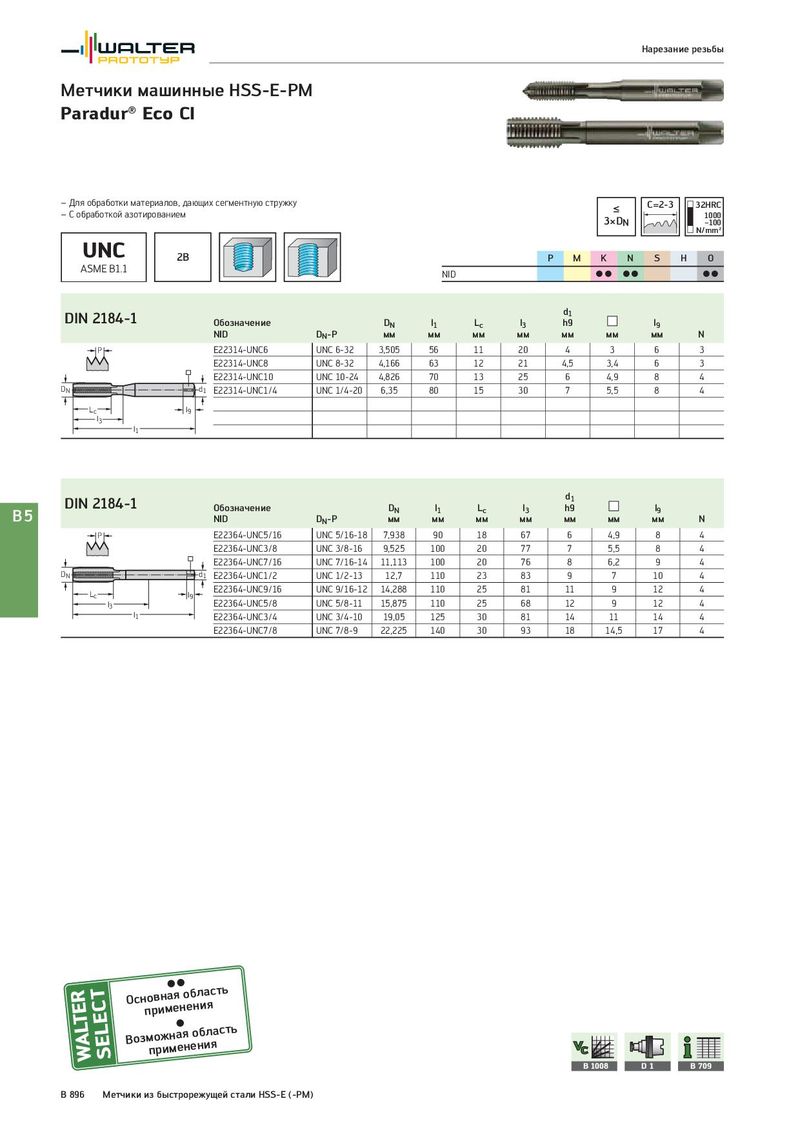

Общий каталог Walter 2017 - страница 1410

Нарезание резьбы Метчики машинные HSS-E-PM Paradur® Eco CI – Для обработки материалов, дающих сегментную стружку ≤ C=2-3 32HRC – С обработкой азотированием 3×DN 1000 –100 N/mm² UNC 2B P M K N S H O ASME B1.1 NID CC CC CC DIN 2184-1 d1 Обозначение DN l1 Lc l3 h9 l9 NID DN-P мм мм мм мм мм мм мм N P E22314-UNC6 UNC 6-32 3,505 56 11 20 4 3 6 3 E22314-UNC8 UNC 8-32 4,166 63 12 21 4,5 3,4 6 3 E22314-UNC10 UNC 10-24 4,826 70 13 25 6 4,9 8 4 DN d1 E22314-UNC1/4 UNC 1/4-20 6,35 80 15 30 7 5,5 8 4 Lc l9 l3 l1 DIN 2184-1 d1 B5 Обозначение DN l1 Lc l3 h9 l9 NID DN-P мм мм мм мм мм мм мм N P E22364-UNC5/16 UNC 5/16-18 7,938 90 18 67 6 4,9 8 4 E22364-UNC3/8 UNC 3/8-16 9,525 100 20 77 7 5,5 8 4 E22364-UNC7/16 UNC 7/16-14 11,113 100 20 76 8 6,2 9 4 DN d1 E22364-UNC1/2 UNC 1/2-13 12,7 110 23 83 9 7 10 4 Lc l9 E22364-UNC9/16 UNC 9/16-12 14,288 110 25 81 11 9 12 4 l3 E22364-UNC5/8 UNC 5/8-11 15,875 110 25 68 12 9 12 4 l1 E22364-UNC3/4 UNC 3/4-10 19,05 125 30 81 14 11 14 4 E22364-UNC7/8 UNC 7/8-9 22,225 140 30 93 18 14,5 17 4 Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть B 1008 D1 B 709 B 896 Метчики из быстрорежущей стали HSS-E (-PM)
