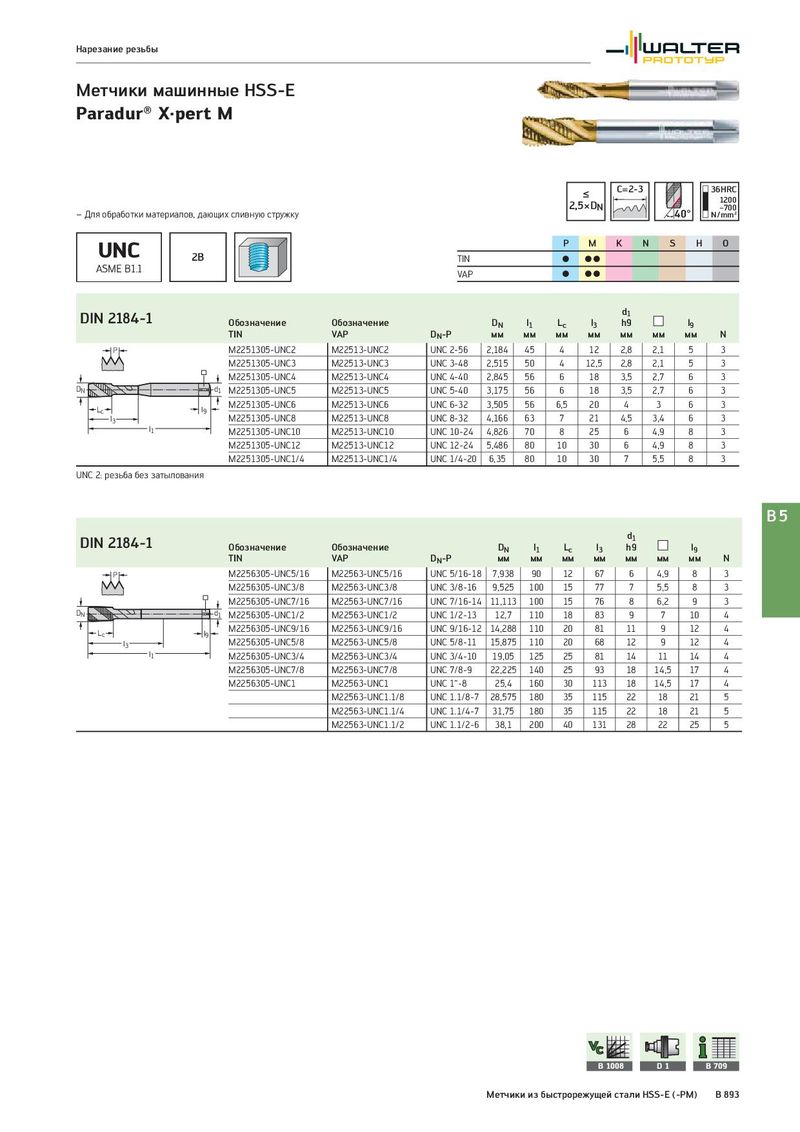

Общий каталог Walter 2017 - страница 1407

Нарезание резьбы Метчики машинные HSS-E Paradur® X·pert M ≤ C=2-3 36HRC 2,5×DN 1200 – Для обработки материалов, дающих сливную стружку 40° –700 N/mm² UNC P M K N S H O 2B TIN C CC ASME B1.1 VAP C CC DIN 2184-1 d1 Обозначение Обозначение DN l1 Lc l3 h9 l9 TIN VAP DN-P мм мм мм мм мм мм мм N P M2251305-UNC2 M22513-UNC2 UNC 2-56 2,184 45 4 12 2,8 2,1 5 3 M2251305-UNC3 M22513-UNC3 UNC 3-48 2,515 50 4 12,5 2,8 2,1 5 3 M2251305-UNC4 M22513-UNC4 UNC 4-40 2,845 56 6 18 3,5 2,7 6 3 DN d1 M2251305-UNC5 M22513-UNC5 UNC 5-40 3,175 56 6 18 3,5 2,7 6 3 Lc l9 M2251305-UNC6 M22513-UNC6 UNC 6-32 3,505 56 6,5 20 4 3 6 3 l3 M2251305-UNC8 M22513-UNC8 UNC 8-32 4,166 63 7 21 4,5 3,4 6 3 l1 M2251305-UNC10 M22513-UNC10 UNC 10-24 4,826 70 8 25 6 4,9 8 3 M2251305-UNC12 M22513-UNC12 UNC 12-24 5,486 80 10 30 6 4,9 8 3 M2251305-UNC1/4 M22513-UNC1/4 UNC 1/4-20 6,35 80 10 30 7 5,5 8 3 UNC 2: резьба без затылования B5 DIN 2184-1 d1 Обозначение Обозначение DN l1 Lc l3 h9 l9 TIN VAP DN-P мм мм мм мм мм мм мм N P M2256305-UNC5/16 M22563-UNC5/16 UNC 5/16-18 7,938 90 12 67 6 4,9 8 3 M2256305-UNC3/8 M22563-UNC3/8 UNC 3/8-16 9,525 100 15 77 7 5,5 8 3 M2256305-UNC7/16 M22563-UNC7/16 UNC 7/16-14 11,113 100 15 76 8 6,2 9 3 DN d1 M2256305-UNC1/2 M22563-UNC1/2 UNC 1/2-13 12,7 110 18 83 9 7 10 4 Lc l9 M2256305-UNC9/16 M22563-UNC9/16 UNC 9/16-12 14,288 110 20 81 11 9 12 4 l3 M2256305-UNC5/8 M22563-UNC5/8 UNC 5/8-11 15,875 110 20 68 12 9 12 4 l1 M2256305-UNC3/4 M22563-UNC3/4 UNC 3/4-10 19,05 125 25 81 14 11 14 4 M2256305-UNC7/8 M22563-UNC7/8 UNC 7/8-9 22,225 140 25 93 18 14,5 17 4 M2256305-UNC1 M22563-UNC1 UNC 1“-8 25,4 160 30 113 18 14,5 17 4 M22563-UNC1.1/8 UNC 1.1/8-7 28,575 180 35 115 22 18 21 5 M22563-UNC1.1/4 UNC 1.1/4-7 31,75 180 35 115 22 18 21 5 M22563-UNC1.1/2 UNC 1.1/2-6 38,1 200 40 131 28 22 25 5 B 1008 D1 B 709 Метчики из быстрорежущей стали HSS-E (-PM) B 893
