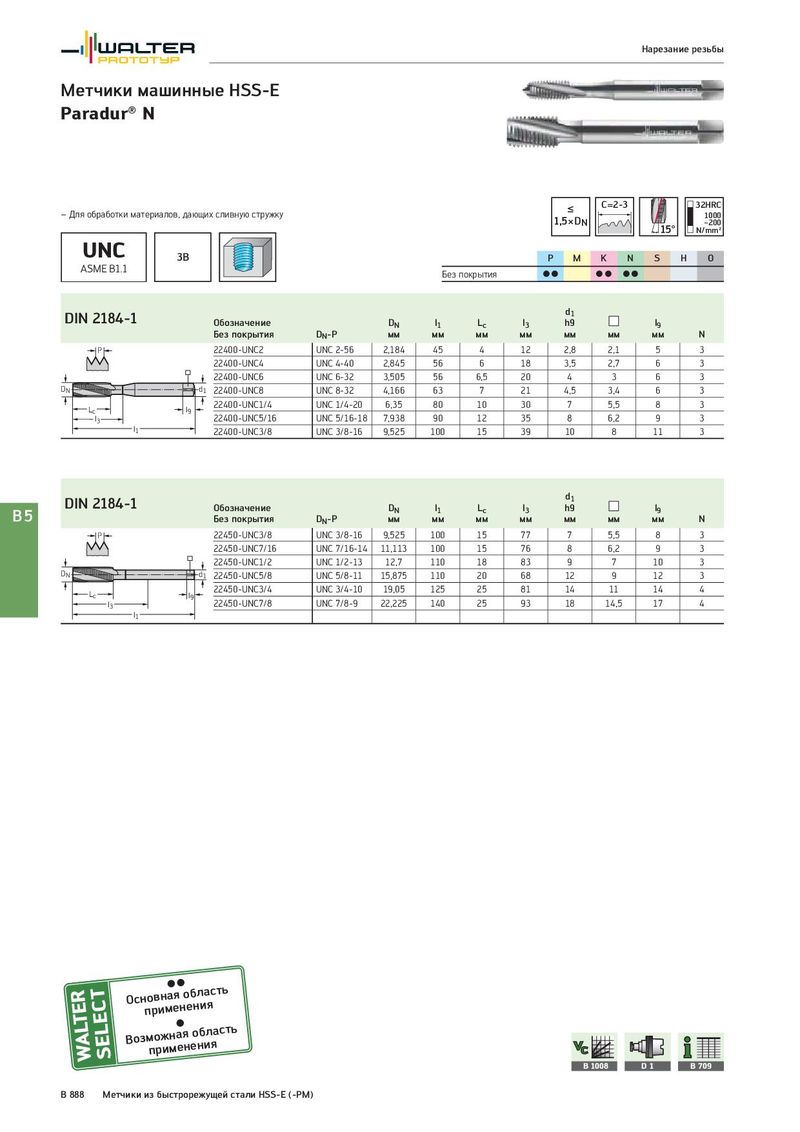

Общий каталог Walter 2017 - страница 1402

Нарезание резьбы Метчики машинные HSS-E Paradur® N ≤ C=2-3 32HRC – Для обработки материалов, дающих сливную стружку 1,5×DN 1000 15° –200 N/mm² UNC 3B P M K N S H O ASME B1.1 Без покрытия CC CC CC DIN 2184-1 d1 Обозначение DN l1 Lc l3 h9 l9 Без покрытия DN-P мм мм мм мм мм мм мм N P 22400-UNC2 UNC 2-56 2,184 45 4 12 2,8 2,1 5 3 22400-UNC4 UNC 4-40 2,845 56 6 18 3,5 2,7 6 3 22400-UNC6 UNC 6-32 3,505 56 6,5 20 4 3 6 3 DN d1 22400-UNC8 UNC 8-32 4,166 63 7 21 4,5 3,4 6 3 Lc l9 22400-UNC1/4 UNC 1/4-20 6,35 80 10 30 7 5,5 8 3 l3 22400-UNC5/16 UNC 5/16-18 7,938 90 12 35 8 6,2 9 3 l1 22400-UNC3/8 UNC 3/8-16 9,525 100 15 39 10 8 11 3 DIN 2184-1 d1 B5 Обозначение DN l1 Lc l3 h9 l9 Без покрытия DN-P мм мм мм мм мм мм мм N P 22450-UNC3/8 UNC 3/8-16 9,525 100 15 77 7 5,5 8 3 22450-UNC7/16 UNC 7/16-14 11,113 100 15 76 8 6,2 9 3 22450-UNC1/2 UNC 1/2-13 12,7 110 18 83 9 7 10 3 DN d1 22450-UNC5/8 UNC 5/8-11 15,875 110 20 68 12 9 12 3 Lc l9 22450-UNC3/4 UNC 3/4-10 19,05 125 25 81 14 11 14 4 l3 22450-UNC7/8 UNC 7/8-9 22,225 140 25 93 18 14,5 17 4 l1 Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть B 1008 D1 B 709 B 888 Метчики из быстрорежущей стали HSS-E (-PM)
