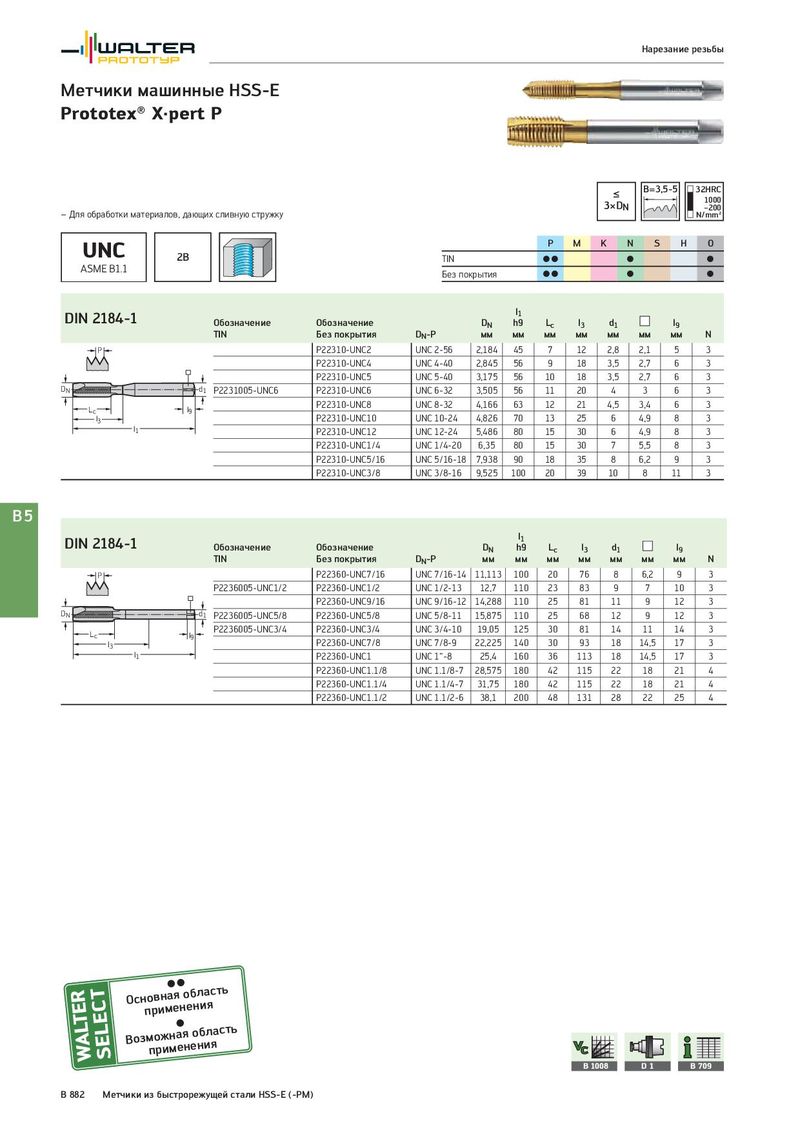

Общий каталог Walter 2017 - страница 1396

Нарезание резьбы Метчики машинные HSS-E Prototex® X·pert P ≤ B=3,5-5 32HRC 3×DN 1000 – Для обработки материалов, дающих сливную стружку –200 N/mm² UNC P M K N S H O 2B TIN CC C C ASME B1.1 Без покрытия CC C C DIN 2184-1 l1 Обозначение Обозначение DN h9 Lc l3 d1 l9 TIN Без покрытия DN-P мм мм мм мм мм мм мм N P P22310-UNC2 UNC 2-56 2,184 45 7 12 2,8 2,1 5 3 P22310-UNC4 UNC 4-40 2,845 56 9 18 3,5 2,7 6 3 P22310-UNC5 UNC 5-40 3,175 56 10 18 3,5 2,7 6 3 DN d1 P2231005-UNC6 P22310-UNC6 UNC 6-32 3,505 56 11 20 4 3 6 3 Lc l9 P22310-UNC8 UNC 8-32 4,166 63 12 21 4,5 3,4 6 3 l3 P22310-UNC10 UNC 10-24 4,826 70 13 25 6 4,9 8 3 l1 P22310-UNC12 UNC 12-24 5,486 80 15 30 6 4,9 8 3 P22310-UNC1/4 UNC 1/4-20 6,35 80 15 30 7 5,5 8 3 P22310-UNC5/16 UNC 5/16-18 7,938 90 18 35 8 6,2 9 3 P22310-UNC3/8 UNC 3/8-16 9,525 100 20 39 10 8 11 3 B5 DIN 2184-1 l1 Обозначение Обозначение DN h9 Lc l3 d1 l9 TIN Без покрытия DN-P мм мм мм мм мм мм мм N P P22360-UNC7/16 UNC 7/16-14 11,113 100 20 76 8 6,2 9 3 P2236005-UNC1/2 P22360-UNC1/2 UNC 1/2-13 12,7 110 23 83 9 7 10 3 P22360-UNC9/16 UNC 9/16-12 14,288 110 25 81 11 9 12 3 DN d1 P2236005-UNC5/8 P22360-UNC5/8 UNC 5/8-11 15,875 110 25 68 12 9 12 3 Lc l9 P2236005-UNC3/4 P22360-UNC3/4 UNC 3/4-10 19,05 125 30 81 14 11 14 3 l3 P22360-UNC7/8 UNC 7/8-9 22,225 140 30 93 18 14,5 17 3 l1 P22360-UNC1 UNC 1“-8 25,4 160 36 113 18 14,5 17 3 P22360-UNC1.1/8 UNC 1.1/8-7 28,575 180 42 115 22 18 21 4 P22360-UNC1.1/4 UNC 1.1/4-7 31,75 180 42 115 22 18 21 4 P22360-UNC1.1/2 UNC 1.1/2-6 38,1 200 48 131 28 22 25 4 Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть B 1008 D1 B 709 B 882 Метчики из быстрорежущей стали HSS-E (-PM)
