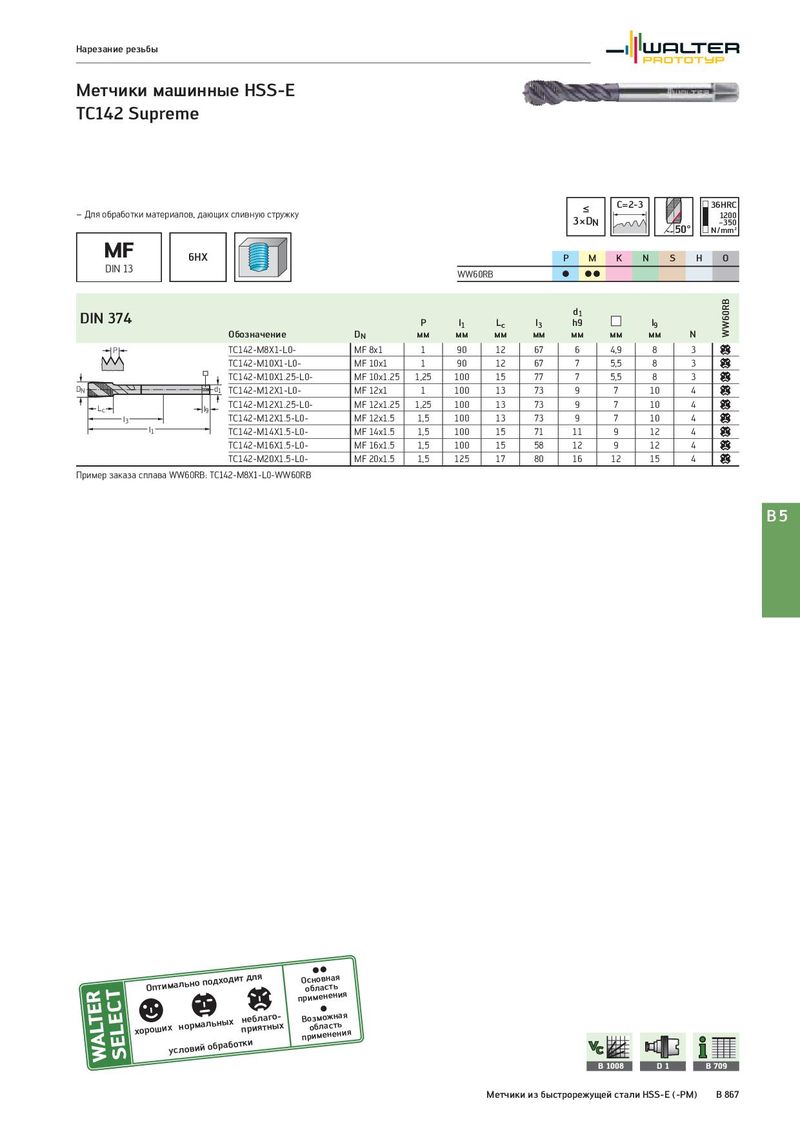

Общий каталог Walter 2017 - страница 1381

Нарезание резьбы Метчики машинные HSS-E TC142 Supreme ≤ C=2-3 36HRC – Для обработки материалов, дающих сливную стружку 3×DN 1200 50° –350 N/mm² MF 6HX P M K N S H O DIN 13 WW60RB C CC DIN 374 d1 WW60RB P l1 Lc l3 h9 l9 Обозначение DN мм мм мм мм мм мм мм N P TC142-M8X1-L0- MF 8x1 1 90 12 67 6 4,9 8 3 c TC142-M10X1-L0- MF 10x1 1 90 12 67 7 5,5 8 3 c TC142-M10X1.25-L0- MF 10x1.25 1,25 100 15 77 7 5,5 8 3 c DN d1 TC142-M12X1-L0- MF 12x1 1 100 13 73 9 7 10 4 c Lc l9 TC142-M12X1.25-L0- MF 12x1.25 1,25 100 13 73 9 7 10 4 c l3 TC142-M12X1.5-L0- MF 12x1.5 1,5 100 13 73 9 7 10 4 c l1 TC142-M14X1.5-L0- MF 14x1.5 1,5 100 15 71 11 9 12 4 c TC142-M16X1.5-L0- MF 16x1.5 1,5 100 15 58 12 9 12 4 c TC142-M20X1.5-L0- MF 20x1.5 1,5 125 17 80 16 12 15 4 c Пример заказа сплава WW60RB: TC142-M8X1-L0-WW60RB B5 Оптимально подходит для пОросибнмлоеавнснетаньяия хороших нормальных пнреиблятангыо-х пВрооизбммлоеажнсетнньаияя условий обработки B 1008 D1 B 709 Метчики из быстрорежущей стали HSS-E (-PM) B 867
