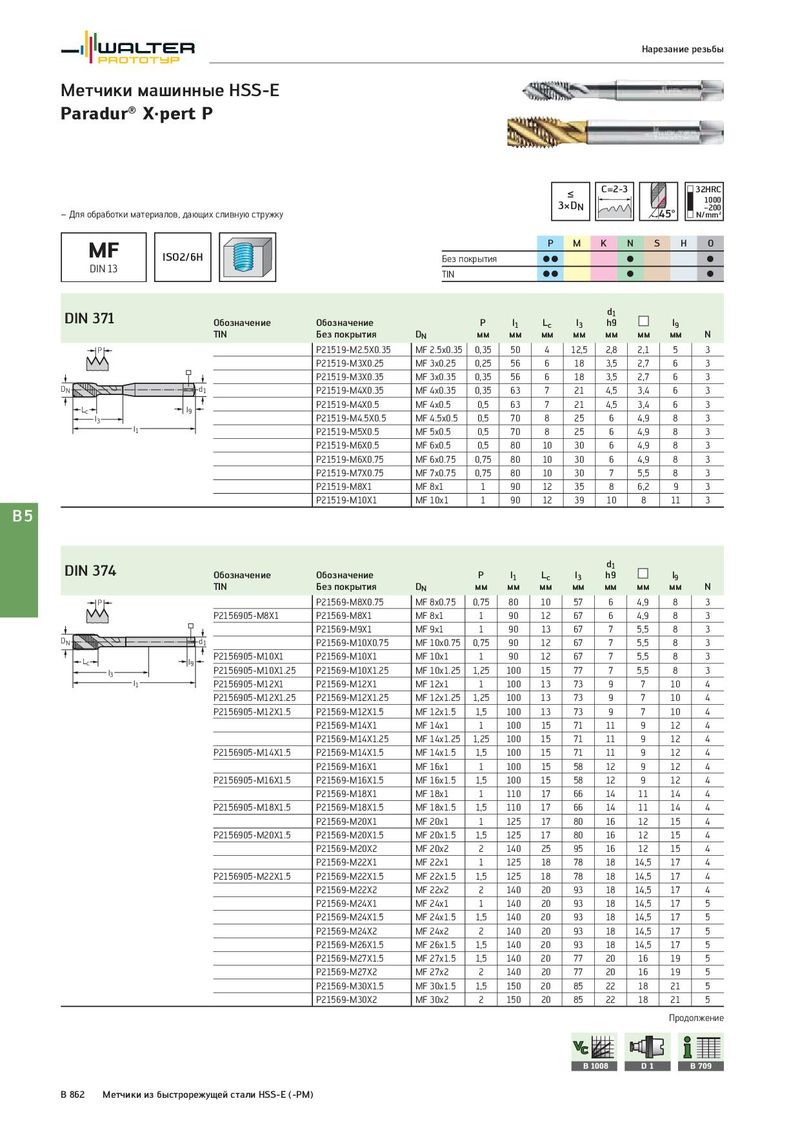

Общий каталог Walter 2017 - страница 1376

Нарезание резьбы Метчики машинные HSS-E Paradur® X·pert P ≤ C=2-3 32HRC 3×DN 1000 – Для обработки материалов, дающих сливную стружку 45° –200 N/mm² MF P M K N S H O ISO2/6H Без покрытия CC C C DIN 13 TIN CC C C DIN 371 d1 Обозначение Обозначение P l1 Lc l3 h9 l9 TIN Без покрытия DN мм мм мм мм мм мм мм N P P21519-M2.5X0.35 MF 2.5x0.35 0,35 50 4 12,5 2,8 2,1 5 3 P21519-M3X0.25 MF 3x0.25 0,25 56 6 18 3,5 2,7 6 3 P21519-M3X0.35 MF 3x0.35 0,35 56 6 18 3,5 2,7 6 3 DN d1 P21519-M4X0.35 MF 4x0.35 0,35 63 7 21 4,5 3,4 6 3 Lc l9 P21519-M4X0.5 MF 4x0.5 0,5 63 7 21 4,5 3,4 6 3 l3 P21519-M4.5X0.5 MF 4.5x0.5 0,5 70 8 25 6 4,9 8 3 l1 P21519-M5X0.5 MF 5x0.5 0,5 70 8 25 6 4,9 8 3 P21519-M6X0.5 MF 6x0.5 0,5 80 10 30 6 4,9 8 3 P21519-M6X0.75 MF 6x0.75 0,75 80 10 30 6 4,9 8 3 P21519-M7X0.75 MF 7x0.75 0,75 80 10 30 7 5,5 8 3 P21519-M8X1 MF 8x1 1 90 12 35 8 6,2 9 3 P21519-M10X1 MF 10x1 1 90 12 39 10 8 11 3 B5 DIN 374 d1 Обозначение Обозначение P l1 Lc l3 h9 l9 TIN Без покрытия DN мм мм мм мм мм мм мм N P P21569-M8X0.75 MF 8x0.75 0,75 80 10 57 6 4,9 8 3 P2156905-M8X1 P21569-M8X1 MF 8x1 1 90 12 67 6 4,9 8 3 P21569-M9X1 MF 9x1 1 90 13 67 7 5,5 8 3 DN d1 P21569-M10X0.75 MF 10x0.75 0,75 90 12 67 7 5,5 8 3 Lc l9 P2156905-M10X1 P21569-M10X1 MF 10x1 1 90 12 67 7 5,5 8 3 l3 P2156905-M10X1.25 P21569-M10X1.25 MF 10x1.25 1,25 100 15 77 7 5,5 8 3 l1 P2156905-M12X1 P21569-M12X1 MF 12x1 1 100 13 73 9 7 10 4 P2156905-M12X1.25 P21569-M12X1.25 MF 12x1.25 1,25 100 13 73 9 7 10 4 P2156905-M12X1.5 P21569-M12X1.5 MF 12x1.5 1,5 100 13 73 9 7 10 4 P21569-M14X1 MF 14x1 1 100 15 71 11 9 12 4 P21569-M14X1.25 MF 14x1.25 1,25 100 15 71 11 9 12 4 P2156905-M14X1.5 P21569-M14X1.5 MF 14x1.5 1,5 100 15 71 11 9 12 4 P21569-M16X1 MF 16x1 1 100 15 58 12 9 12 4 P2156905-M16X1.5 P21569-M16X1.5 MF 16x1.5 1,5 100 15 58 12 9 12 4 P21569-M18X1 MF 18x1 1 110 17 66 14 11 14 4 P2156905-M18X1.5 P21569-M18X1.5 MF 18x1.5 1,5 110 17 66 14 11 14 4 P21569-M20X1 MF 20x1 1 125 17 80 16 12 15 4 P2156905-M20X1.5 P21569-M20X1.5 MF 20x1.5 1,5 125 17 80 16 12 15 4 P21569-M20X2 MF 20x2 2 140 25 95 16 12 15 4 P21569-M22X1 MF 22x1 1 125 18 78 18 14,5 17 4 P2156905-M22X1.5 P21569-M22X1.5 MF 22x1.5 1,5 125 18 78 18 14,5 17 4 P21569-M22X2 MF 22x2 2 140 20 93 18 14,5 17 4 P21569-M24X1 MF 24x1 1 140 20 93 18 14,5 17 5 P21569-M24X1.5 MF 24x1.5 1,5 140 20 93 18 14,5 17 5 P21569-M24X2 MF 24x2 2 140 20 93 18 14,5 17 5 P21569-M26X1.5 MF 26x1.5 1,5 140 20 93 18 14,5 17 5 P21569-M27X1.5 MF 27x1.5 1,5 140 20 77 20 16 19 5 P21569-M27X2 MF 27x2 2 140 20 77 20 16 19 5 P21569-M30X1.5 MF 30x1.5 1,5 150 20 85 22 18 21 5 P21569-M30X2 MF 30x2 2 150 20 85 22 18 21 5 Продолжение B 1008 D1 B 709 B 862 Метчики из быстрорежущей стали HSS-E (-PM)
