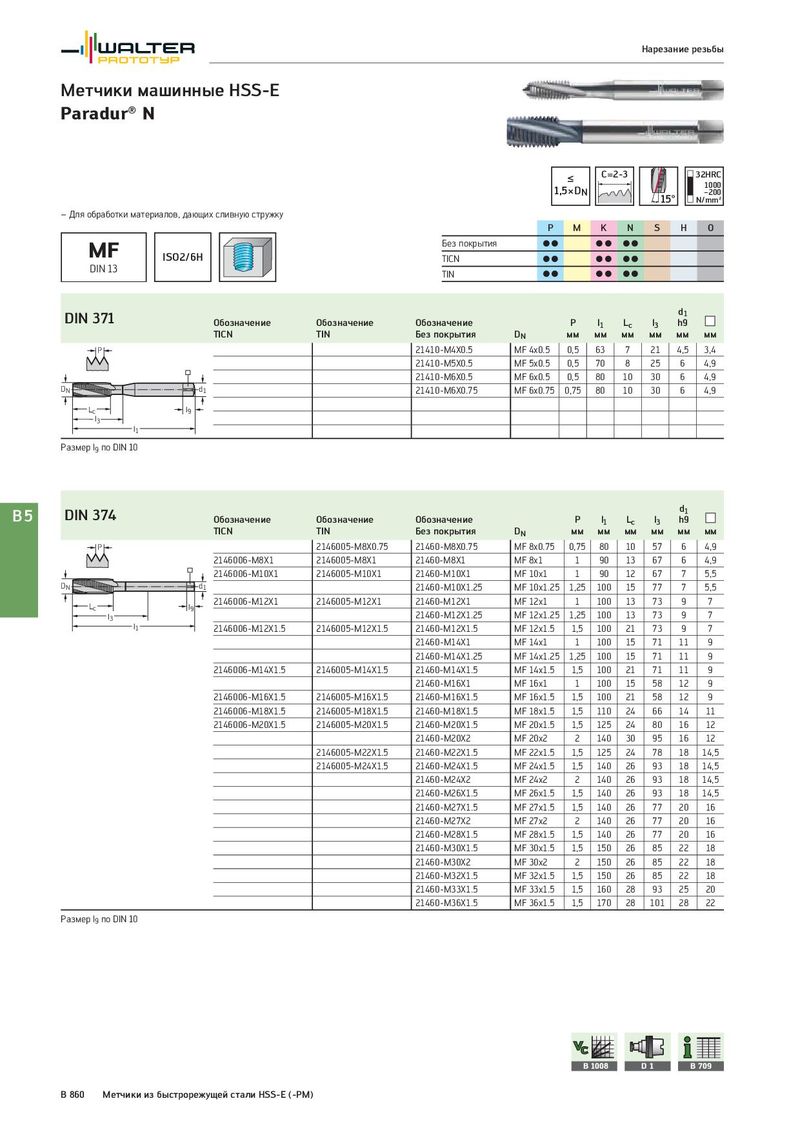

Общий каталог Walter 2017 - страница 1374

Нарезание резьбы Метчики машинные HSS-E Paradur® N ≤ C=2-3 32HRC 1,5×DN 1000 15° –200 N/mm² – Для обработки материалов, дающих сливную стружку P M K N S H O MF Без покрытия CC CC CC ISO2/6H TICN CC CC CC DIN 13 TIN CC CC CC DIN 371 d1 Обозначение Обозначение Обозначение P l1 Lc l3 h9 TICN TIN Без покрытия DN мм мм мм мм мм мм P 21410-M4X0.5 MF 4x0.5 0,5 63 7 21 4,5 3,4 21410-M5X0.5 MF 5x0.5 0,5 70 8 25 6 4,9 21410-M6X0.5 MF 6x0.5 0,5 80 10 30 6 4,9 DN d1 21410-M6X0.75 MF 6x0.75 0,75 80 10 30 6 4,9 Lc l9 l3 l1 Размер l9 по DIN 10 B5 DIN 374 d1 Обозначение Обозначение Обозначение P l1 Lc l3 h9 TICN TIN Без покрытия DN мм мм мм мм мм мм P 2146005-M8X0.75 21460-M8X0.75 MF 8x0.75 0,75 80 10 57 6 4,9 2146006-M8X1 2146005-M8X1 21460-M8X1 MF 8x1 1 90 13 67 6 4,9 2146006-M10X1 2146005-M10X1 21460-M10X1 MF 10x1 1 90 12 67 7 5,5 DN d1 21460-M10X1.25 MF 10x1.25 1,25 100 15 77 7 5,5 Lc l9 2146006-M12X1 2146005-M12X1 21460-M12X1 MF 12x1 1 100 13 73 9 7 l3 21460-M12X1.25 MF 12x1.25 1,25 100 13 73 9 7 l1 2146006-M12X1.5 2146005-M12X1.5 21460-M12X1.5 MF 12x1.5 1,5 100 21 73 9 7 21460-M14X1 MF 14x1 1 100 15 71 11 9 21460-M14X1.25 MF 14x1.25 1,25 100 15 71 11 9 2146006-M14X1.5 2146005-M14X1.5 21460-M14X1.5 MF 14x1.5 1,5 100 21 71 11 9 21460-M16X1 MF 16x1 1 100 15 58 12 9 2146006-M16X1.5 2146005-M16X1.5 21460-M16X1.5 MF 16x1.5 1,5 100 21 58 12 9 2146006-M18X1.5 2146005-M18X1.5 21460-M18X1.5 MF 18x1.5 1,5 110 24 66 14 11 2146006-M20X1.5 2146005-M20X1.5 21460-M20X1.5 MF 20x1.5 1,5 125 24 80 16 12 21460-M20X2 MF 20x2 2 140 30 95 16 12 2146005-M22X1.5 21460-M22X1.5 MF 22x1.5 1,5 125 24 78 18 14,5 2146005-M24X1.5 21460-M24X1.5 MF 24x1.5 1,5 140 26 93 18 14,5 21460-M24X2 MF 24x2 2 140 26 93 18 14,5 21460-M26X1.5 MF 26x1.5 1,5 140 26 93 18 14,5 21460-M27X1.5 MF 27x1.5 1,5 140 26 77 20 16 21460-M27X2 MF 27x2 2 140 26 77 20 16 21460-M28X1.5 MF 28x1.5 1,5 140 26 77 20 16 21460-M30X1.5 MF 30x1.5 1,5 150 26 85 22 18 21460-M30X2 MF 30x2 2 150 26 85 22 18 21460-M32X1.5 MF 32x1.5 1,5 150 26 85 22 18 21460-M33X1.5 MF 33x1.5 1,5 160 28 93 25 20 21460-M36X1.5 MF 36x1.5 1,5 170 28 101 28 22 Размер l9 по DIN 10 B 1008 D1 B 709 B 860 Метчики из быстрорежущей стали HSS-E (-PM)
