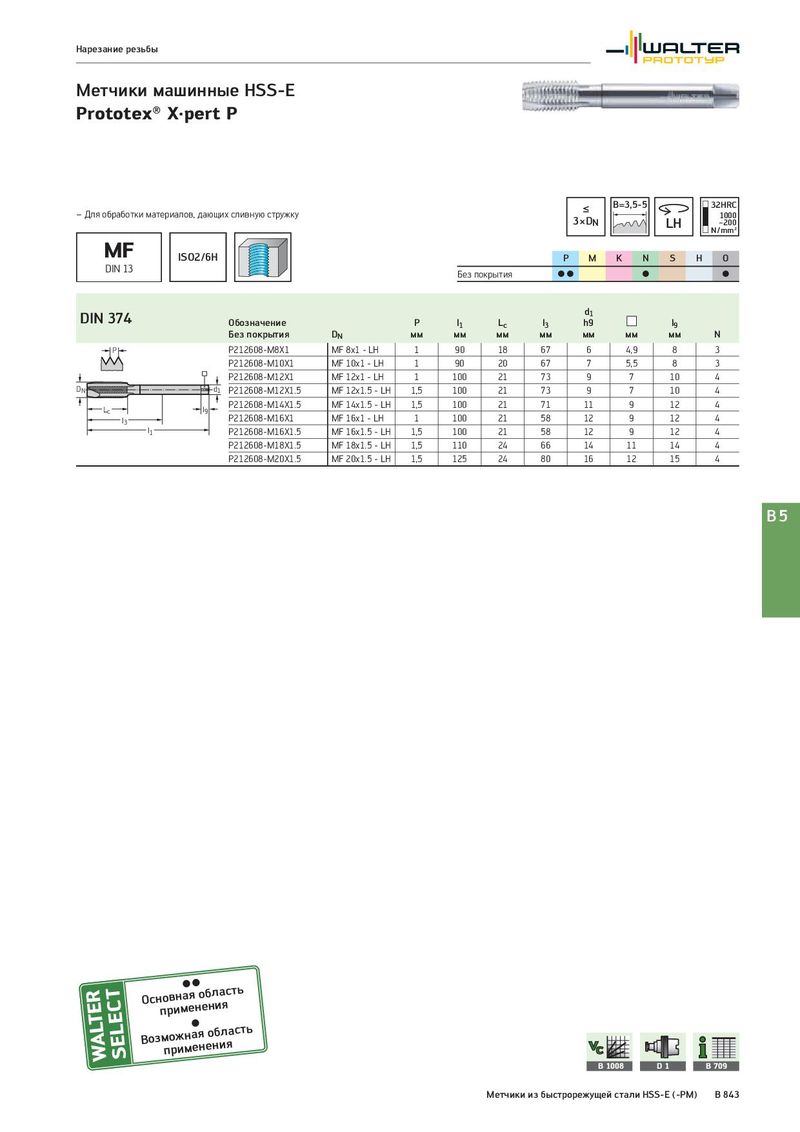

Общий каталог Walter 2017 - страница 1357

Нарезание резьбы Метчики машинные HSS-E Prototex® X·pert P ≤ B=3,5-5 32HRC – Для обработки материалов, дающих сливную стружку 3×DN LH 1000 –200 N/mm² MF ISO2/6H P M K N S H O DIN 13 Без покрытия CC C C DIN 374 d1 Обозначение P l1 Lc l3 h9 l9 Без покрытия DN мм мм мм мм мм мм мм N P P212608-M8X1 MF 8x1 - LH 1 90 18 67 6 4,9 8 3 P212608-M10X1 MF 10x1 - LH 1 90 20 67 7 5,5 8 3 P212608-M12X1 MF 12x1 - LH 1 100 21 73 9 7 10 4 DN d1 P212608-M12X1.5 MF 12x1.5 - LH 1,5 100 21 73 9 7 10 4 Lc l9 P212608-M14X1.5 MF 14x1.5 - LH 1,5 100 21 71 11 9 12 4 l3 P212608-M16X1 MF 16x1 - LH 1 100 21 58 12 9 12 4 l1 P212608-M16X1.5 MF 16x1.5 - LH 1,5 100 21 58 12 9 12 4 P212608-M18X1.5 MF 18x1.5 - LH 1,5 110 24 66 14 11 14 4 P212608-M20X1.5 MF 20x1.5 - LH 1,5 125 24 80 16 12 15 4 B5 Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть B 1008 D1 B 709 Метчики из быстрорежущей стали HSS-E (-PM) B 843
