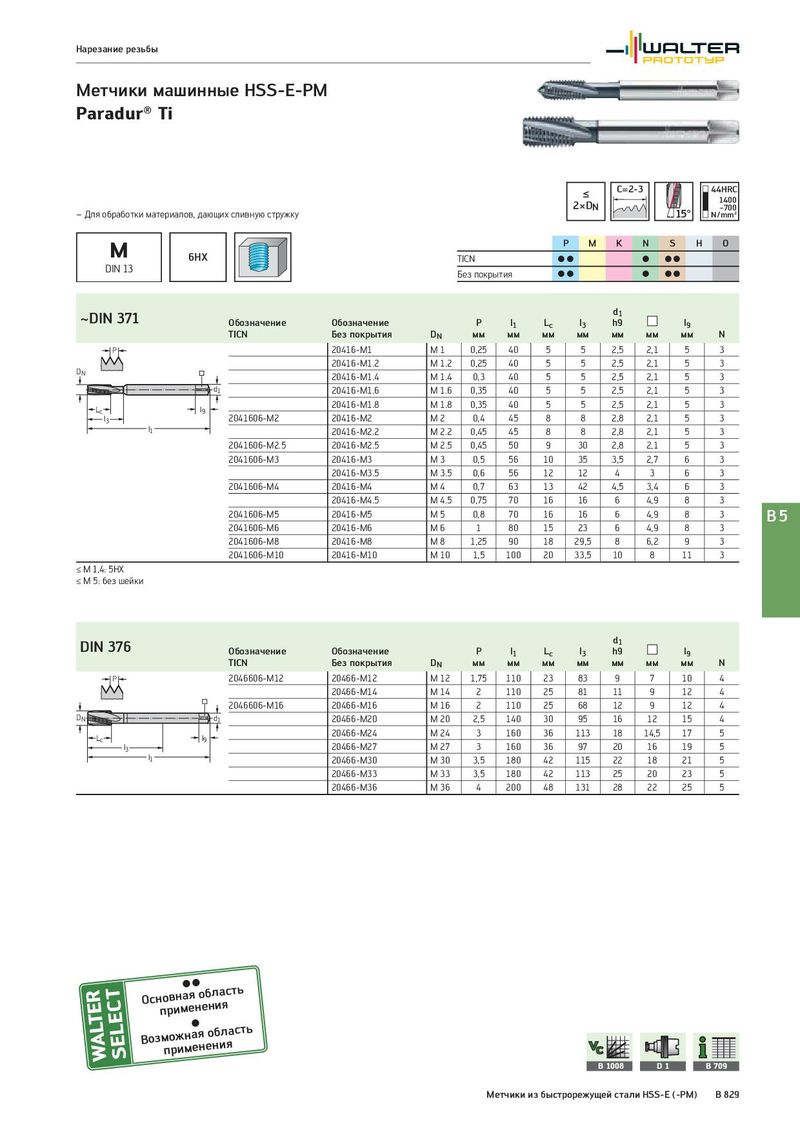

Общий каталог Walter 2017 - страница 1343

Нарезание резьбы Метчики машинные HSS-E-PM Paradur® Ti ≤ C=2-3 44HRC 2×DN 1400 – Для обработки материалов, дающих сливную стружку 15° –700 N/mm² M P M K N S H O 6HX TICN CC C CC DIN 13 Без покрытия CC C CC ~DIN 371 d1 Обозначение Обозначение P l1 Lc l3 h9 l9 TICN Без покрытия DN мм мм мм мм мм мм мм N P 20416-M1 M1 0,25 40 5 5 2,5 2,1 5 3 20416-M1.2 M 1.2 0,25 40 5 5 2,5 2,1 5 3 DN 20416-M1.4 M 1.4 0,3 40 5 5 2,5 2,1 5 3 d1 20416-M1.6 M 1.6 0,35 40 5 5 2,5 2,1 5 3 Lc l9 20416-M1.8 M 1.8 0,35 40 5 5 2,5 2,1 5 3 l3 2041606-M2 20416-M2 M2 0,4 45 8 8 2,8 2,1 5 3 l1 20416-M2.2 M 2.2 0,45 45 8 8 2,8 2,1 5 3 2041606-M2.5 20416-M2.5 M 2.5 0,45 50 9 30 2,8 2,1 5 3 2041606-M3 20416-M3 M3 0,5 56 10 35 3,5 2,7 6 3 20416-M3.5 M 3.5 0,6 56 12 12 4 3 6 3 2041606-M4 20416-M4 M4 0,7 63 13 42 4,5 3,4 6 3 20416-M4.5 M 4.5 0,75 70 16 16 6 4,9 8 3 2041606-M5 20416-M5 M5 0,8 70 16 16 6 4,9 8 3 B5 2041606-M6 20416-M6 M6 1 80 15 23 6 4,9 8 3 2041606-M8 20416-M8 M8 1,25 90 18 29,5 8 6,2 9 3 2041606-M10 20416-M10 M 10 1,5 100 20 33,5 10 8 11 3 ≤ M 1,4: 5HX ≤ M 5: без шейки DIN 376 d1 Обозначение Обозначение P l1 Lc l3 h9 l9 TICN Без покрытия DN мм мм мм мм мм мм мм N P 2046606-M12 20466-M12 M 12 1,75 110 23 83 9 7 10 4 20466-M14 M 14 2 110 25 81 11 9 12 4 2046606-M16 20466-M16 M 16 2 110 25 68 12 9 12 4 DN d1 20466-M20 M 20 2,5 140 30 95 16 12 15 4 Lc l9 20466-M24 M 24 3 160 36 113 18 14,5 17 5 l3 20466-M27 M 27 3 160 36 97 20 16 19 5 l1 20466-M30 M 30 3,5 180 42 115 22 18 21 5 20466-M33 M 33 3,5 180 42 113 25 20 23 5 20466-M36 M 36 4 200 48 131 28 22 25 5 Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть B 1008 D1 B 709 Метчики из быстрорежущей стали HSS-E (-PM) B 829
