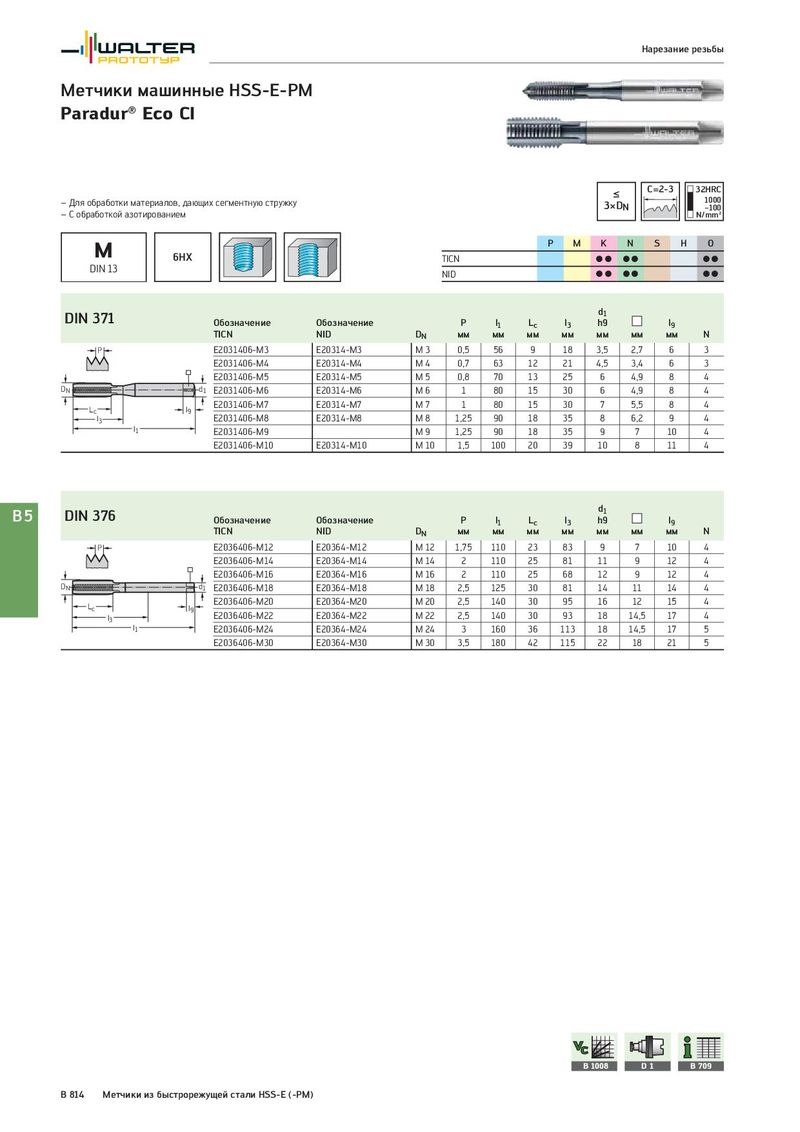

Нарезание резьбы Метчики машинные HSS-E-PM Paradur® Eco CI ≤ C=2-3 32HRC – Для обработки материалов, дающих сегментную стружку 3×DN 1000 – С обработкой азотированием –100 N/mm² M P M K N S H O 6HX TICN CC CC CC DIN 13 NID CC CC CC DIN 371 d1 Обозначение Обозначение P l1 Lc l3 h9 l9 TICN NID DN мм мм мм мм мм мм мм N P E2031406-M3 E20314-M3 M3 0,5 56 9 18 3,5 2,7 6 3 E2031406-M4 E20314-M4 M4 0,7 63 12 21 4,5 3,4 6 3 E2031406-M5 E20314-M5 M5 0,8 70 13 25 6 4,9 8 4 DN d1 E2031406-M6 E20314-M6 M6 1 80 15 30 6 4,9 8 4 Lc l9 E2031406-M7 E20314-M7 M7 1 80 15 30 7 5,5 8 4 l3 E2031406-M8 E20314-M8 M8 1,25 90 18 35 8 6,2 9 4 l1 E2031406-M9 M9 1,25 90 18 35 9 7 10 4 E2031406-M10 E20314-M10 M 10 1,5 100 20 39 10 8 11 4 B5 DIN 376 d1 Обозначение Обозначение P l1 Lc l3 h9 l9 TICN NID DN мм мм мм мм мм мм мм N P E2036406-M12 E20364-M12 M 12 1,75 110 23 83 9 7 10 4 E2036406-M14 E20364-M14 M 14 2 110 25 81 11 9 12 4 E2036406-M16 E20364-M16 M 16 2 110 25 68 12 9 12 4 DN d1 E2036406-M18 E20364-M18 M 18 2,5 125 30 81 14 11 14 4 Lc l9 E2036406-M20 E20364-M20 M 20 2,5 140 30 95 16 12 15 4 l3 E2036406-M22 E20364-M22 M 22 2,5 140 30 93 18 14,5 17 4 l1 E2036406-M24 E20364-M24 M 24 3 160 36 113 18 14,5 17 5 E2036406-M30 E20364-M30 M 30 3,5 180 42 115 22 18 21 5 B 1008 D1 B 709 B 814 Метчики из быстрорежущей стали HSS-E (-PM)
