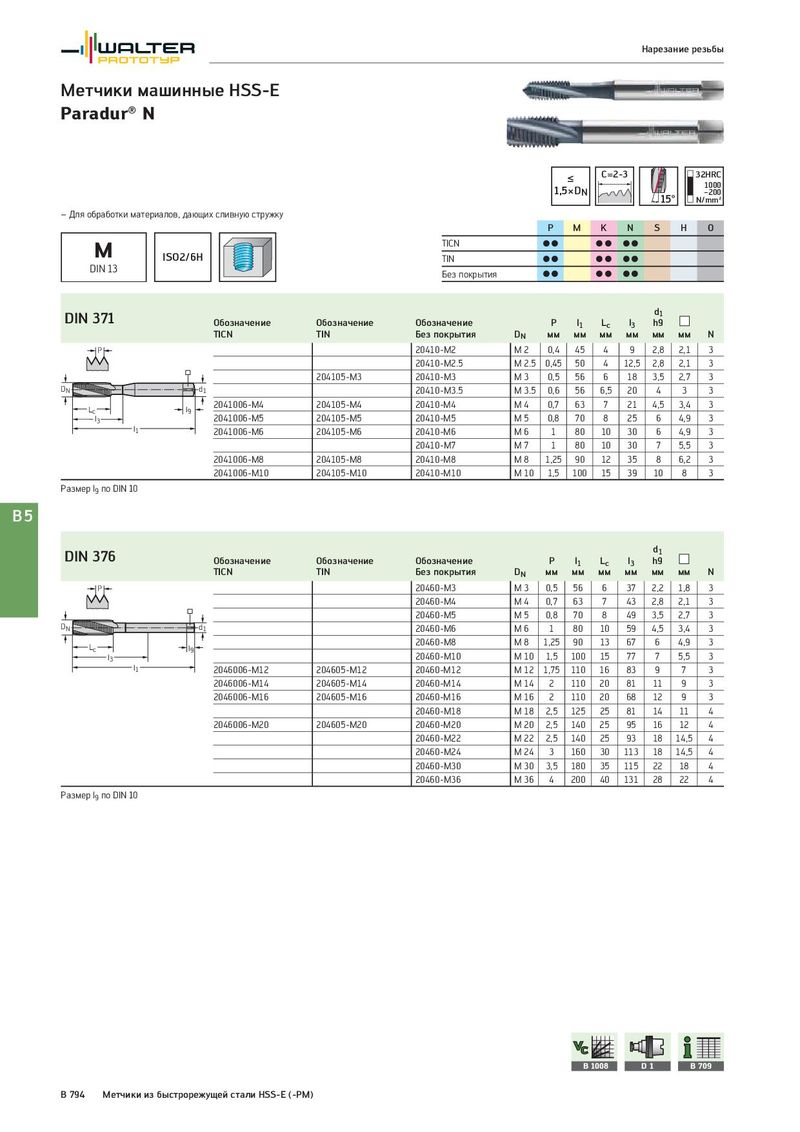

Нарезание резьбы Метчики машинные HSS-E Paradur® N ≤ C=2-3 32HRC 1,5×DN 1000 15° –200 N/mm² – Для обработки материалов, дающих сливную стружку P M K N S H O M TICN CC CC CC ISO2/6H TIN CC CC CC DIN 13 Без покрытия CC CC CC DIN 371 d1 Обозначение Обозначение Обозначение P l1 Lc l3 h9 TICN TIN Без покрытия DN мм мм мм мм мм мм N P 20410-M2 M2 0,4 45 4 9 2,8 2,1 3 20410-M2.5 M 2.5 0,45 50 4 12,5 2,8 2,1 3 204105-M3 20410-M3 M3 0,5 56 6 18 3,5 2,7 3 DN d1 20410-M3.5 M 3.5 0,6 56 6,5 20 4 3 3 Lc l9 2041006-M4 204105-M4 20410-M4 M4 0,7 63 7 21 4,5 3,4 3 l3 2041006-M5 204105-M5 20410-M5 M5 0,8 70 8 25 6 4,9 3 l1 2041006-M6 204105-M6 20410-M6 M6 1 80 10 30 6 4,9 3 20410-M7 M7 1 80 10 30 7 5,5 3 2041006-M8 204105-M8 20410-M8 M8 1,25 90 12 35 8 6,2 3 2041006-M10 204105-M10 20410-M10 M 10 1,5 100 15 39 10 8 3 Размер l9 по DIN 10 B5 DIN 376 d1 Обозначение Обозначение Обозначение P l1 Lc l3 h9 TICN TIN Без покрытия DN мм мм мм мм мм мм N P 20460-M3 M3 0,5 56 6 37 2,2 1,8 3 20460-M4 M4 0,7 63 7 43 2,8 2,1 3 20460-M5 M5 0,8 70 8 49 3,5 2,7 3 DN d1 20460-M6 M6 1 80 10 59 4,5 3,4 3 Lc l9 20460-M8 M8 1,25 90 13 67 6 4,9 3 l3 20460-M10 M 10 1,5 100 15 77 7 5,5 3 l1 2046006-M12 204605-M12 20460-M12 M 12 1,75 110 16 83 9 7 3 2046006-M14 204605-M14 20460-M14 M 14 2 110 20 81 11 9 3 2046006-M16 204605-M16 20460-M16 M 16 2 110 20 68 12 9 3 20460-M18 M 18 2,5 125 25 81 14 11 4 2046006-M20 204605-M20 20460-M20 M 20 2,5 140 25 95 16 12 4 20460-M22 M 22 2,5 140 25 93 18 14,5 4 20460-M24 M 24 3 160 30 113 18 14,5 4 20460-M30 M 30 3,5 180 35 115 22 18 4 20460-M36 M 36 4 200 40 131 28 22 4 Размер l9 по DIN 10 B 1008 D1 B 709 B 794 Метчики из быстрорежущей стали HSS-E (-PM)
