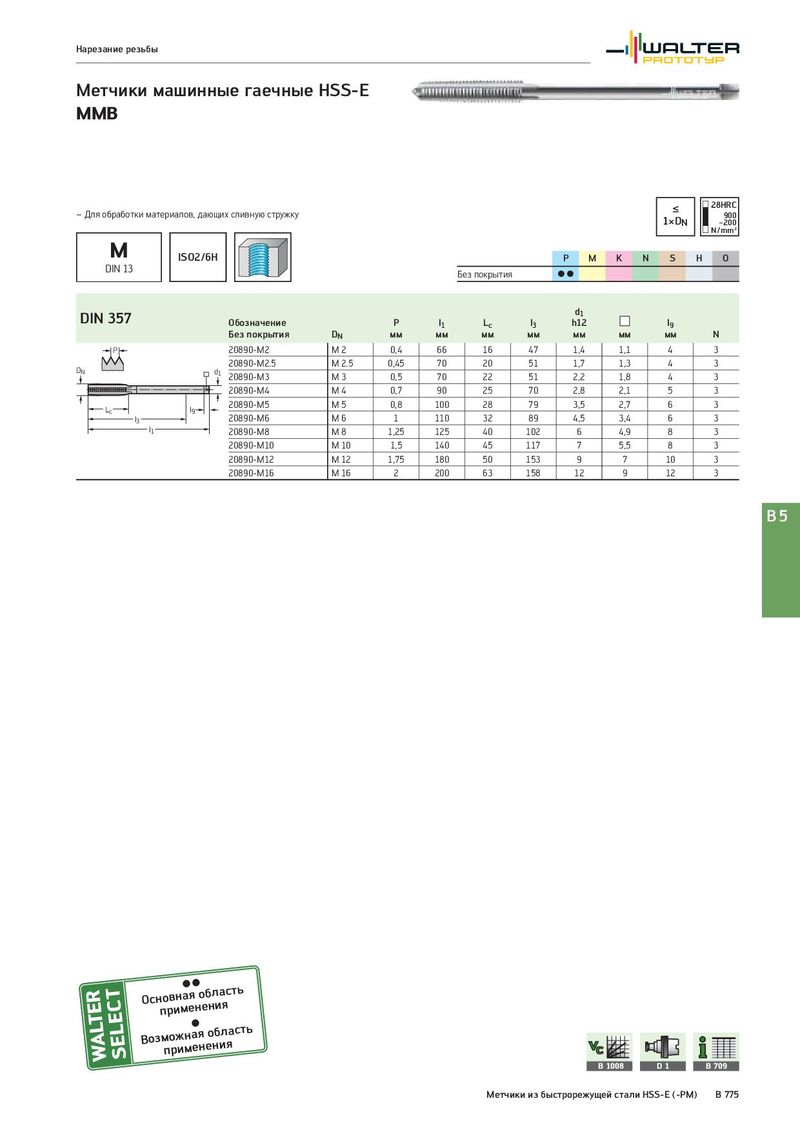

Общий каталог Walter 2017 - страница 1289

Нарезание резьбы Метчики машинные гаечные HSS-E MMB ≤ 28HRC – Для обработки материалов, дающих сливную стружку 1×DN 900 –200 N/mm² M ISO2/6H P M K N S H O DIN 13 Без покрытия CC DIN 357 d1 Обозначение P l1 Lc l3 h12 l9 Без покрытия DN мм мм мм мм мм мм мм N P 20890-M2 M2 0,4 66 16 47 1,4 1,1 4 3 DN 20890-M2.5 M 2.5 0,45 70 20 51 1,7 1,3 4 3 d1 20890-M3 M3 0,5 70 22 51 2,2 1,8 4 3 20890-M4 M4 0,7 90 25 70 2,8 2,1 5 3 Lc l9 20890-M5 M5 0,8 100 28 79 3,5 2,7 6 3 l3 20890-M6 M6 1 110 32 89 4,5 3,4 6 3 l1 20890-M8 M8 1,25 125 40 102 6 4,9 8 3 20890-M10 M 10 1,5 140 45 117 7 5,5 8 3 20890-M12 M 12 1,75 180 50 153 9 7 10 3 20890-M16 M 16 2 200 63 158 12 9 12 3 B5 Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть B 1008 D1 B 709 Метчики из быстрорежущей стали HSS-E (-PM) B 775
