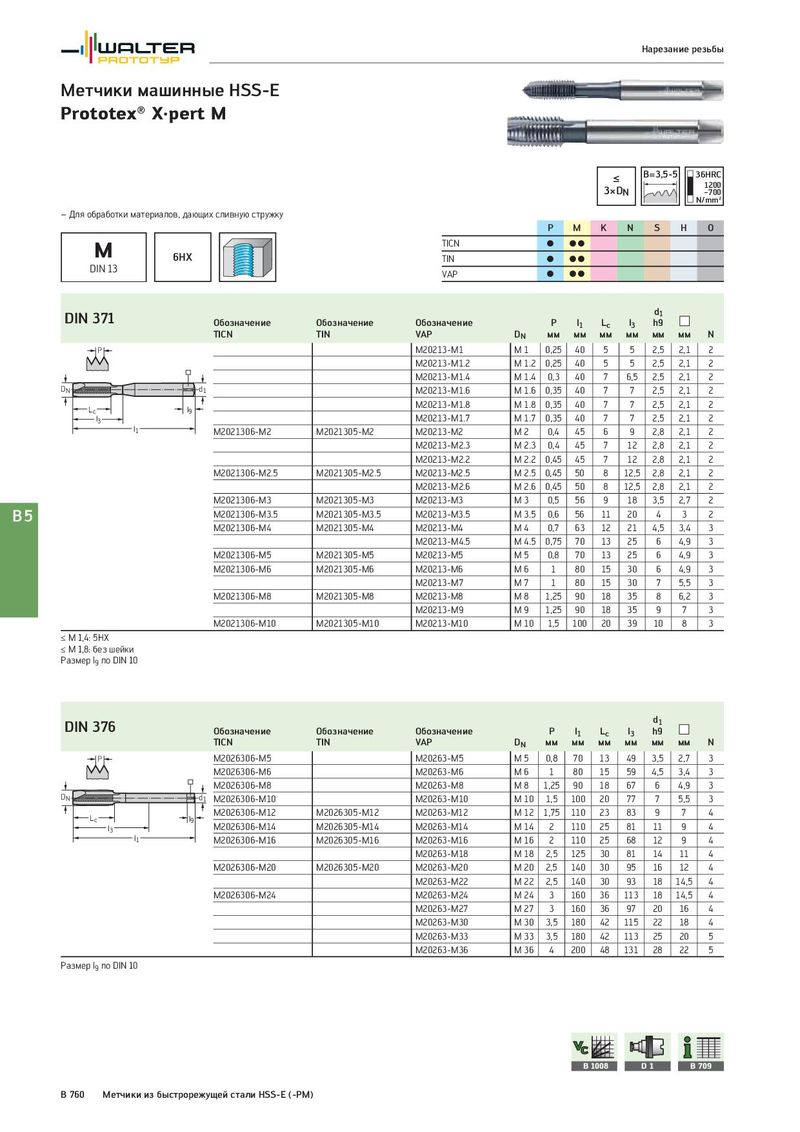

Нарезание резьбы Метчики машинные HSS-E Prototex® X·pert M ≤ B=3,5-5 36HRC 3×DN 1200 –700 N/mm² – Для обработки материалов, дающих сливную стружку P M K N S H O M TICN C CC 6HX TIN C CC DIN 13 VAP C CC DIN 371 d1 Обозначение Обозначение Обозначение P l1 Lc l3 h9 TICN TIN VAP DN мм мм мм мм мм мм N P M20213-M1 M1 0,25 40 5 5 2,5 2,1 2 M20213-M1.2 M 1.2 0,25 40 5 5 2,5 2,1 2 M20213-M1.4 M 1.4 0,3 40 7 6,5 2,5 2,1 2 DN d1 M20213-M1.6 M 1.6 0,35 40 7 7 2,5 2,1 2 Lc l9 M20213-M1.8 M 1.8 0,35 40 7 7 2,5 2,1 2 l3 M20213-M1.7 M 1.7 0,35 40 7 7 2,5 2,1 2 l1 M2021306-M2 M2021305-M2 M20213-M2 M2 0,4 45 6 9 2,8 2,1 2 M20213-M2.3 M 2.3 0,4 45 7 12 2,8 2,1 2 M20213-M2.2 M 2.2 0,45 45 7 12 2,8 2,1 2 M2021306-M2.5 M2021305-M2.5 M20213-M2.5 M 2.5 0,45 50 8 12,5 2,8 2,1 2 M20213-M2.6 M 2.6 0,45 50 8 12,5 2,8 2,1 2 M2021306-M3 M2021305-M3 M20213-M3 M3 0,5 56 9 18 3,5 2,7 2 B5 M2021306-M3.5 M2021305-M3.5 M20213-M3.5 M 3.5 0,6 56 11 20 4 3 2 M2021306-M4 M2021305-M4 M20213-M4 M4 0,7 63 12 21 4,5 3,4 3 M20213-M4.5 M 4.5 0,75 70 13 25 6 4,9 3 M2021306-M5 M2021305-M5 M20213-M5 M5 0,8 70 13 25 6 4,9 3 M2021306-M6 M2021305-M6 M20213-M6 M6 1 80 15 30 6 4,9 3 M20213-M7 M7 1 80 15 30 7 5,5 3 M2021306-M8 M2021305-M8 M20213-M8 M8 1,25 90 18 35 8 6,2 3 M20213-M9 M9 1,25 90 18 35 9 7 3 M2021306-M10 M2021305-M10 M20213-M10 M 10 1,5 100 20 39 10 8 3 ≤ M 1,4: 5HX ≤ M 1,8: без шейки Размер l9 по DIN 10 DIN 376 d1 Обозначение Обозначение Обозначение P l1 Lc l3 h9 TICN TIN VAP DN мм мм мм мм мм мм N P M2026306-M5 M20263-M5 M5 0,8 70 13 49 3,5 2,7 3 M2026306-M6 M20263-M6 M6 1 80 15 59 4,5 3,4 3 M2026306-M8 M20263-M8 M8 1,25 90 18 67 6 4,9 3 DN d1 M2026306-M10 M20263-M10 M 10 1,5 100 20 77 7 5,5 3 Lc l9 M2026306-M12 M2026305-M12 M20263-M12 M 12 1,75 110 23 83 9 7 4 l3 M2026306-M14 M2026305-M14 M20263-M14 M 14 2 110 25 81 11 9 4 l1 M2026306-M16 M2026305-M16 M20263-M16 M 16 2 110 25 68 12 9 4 M20263-M18 M 18 2,5 125 30 81 14 11 4 M2026306-M20 M2026305-M20 M20263-M20 M 20 2,5 140 30 95 16 12 4 M20263-M22 M 22 2,5 140 30 93 18 14,5 4 M2026306-M24 M20263-M24 M 24 3 160 36 113 18 14,5 4 M20263-M27 M 27 3 160 36 97 20 16 4 M20263-M30 M 30 3,5 180 42 115 22 18 4 M20263-M33 M 33 3,5 180 42 113 25 20 5 M20263-M36 M 36 4 200 48 131 28 22 5 Размер l9 по DIN 10 B 1008 D1 B 709 B 760 Метчики из быстрорежущей стали HSS-E (-PM)
