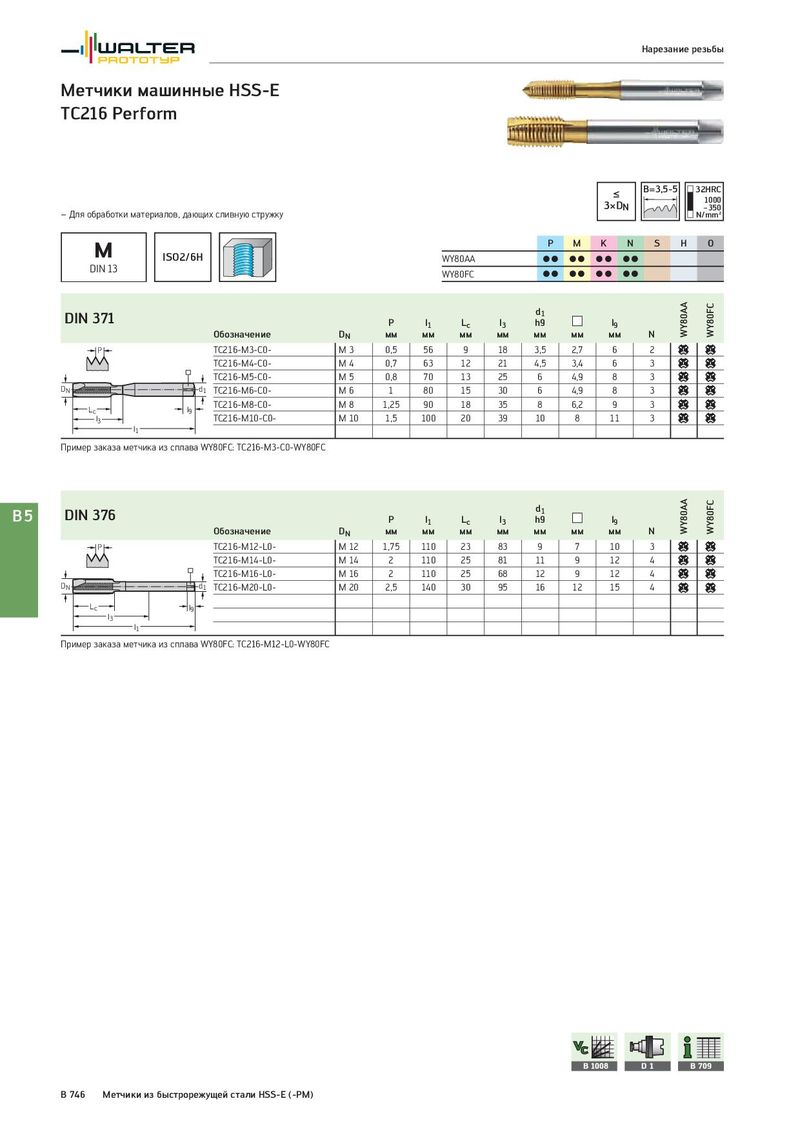

Нарезание резьбы Метчики машинные HSS-E TC216 Perform ≤ B=3,5-5 32HRC 3×DN 1000 – Для обработки материалов, дающих сливную стружку –350 N/mm² M P M K N S H O ISO2/6H WY80AA CC CC CC CC DIN 13 WY80FC CC CC CC CC DIN 371 d1 WY80AA WY80FC P l1 Lc l3 h9 l9 Обозначение DN мм мм мм мм мм мм мм N P TC216-M3-C0- M3 0,5 56 9 18 3,5 2,7 6 2 c c TC216-M4-C0- M4 0,7 63 12 21 4,5 3,4 6 3 c c TC216-M5-C0- M5 0,8 70 13 25 6 4,9 8 3 c c DN d1 TC216-M6-C0- M6 1 80 15 30 6 4,9 8 3 c c Lc l9 TC216-M8-C0- M8 1,25 90 18 35 8 6,2 9 3 c c l3 TC216-M10-C0- M 10 1,5 100 20 39 10 8 11 3 c c l1 Пример заказа метчика из сплава WY80FC: TC216-M3-C0-WY80FC B5 DIN 376 d1 WY80AA WY80FC P l1 Lc l3 h9 l9 Обозначение DN мм мм мм мм мм мм мм N P TC216-M12-L0- M 12 1,75 110 23 83 9 7 10 3 c c TC216-M14-L0- M 14 2 110 25 81 11 9 12 4 c c TC216-M16-L0- M 16 2 110 25 68 12 9 12 4 c c DN d1 TC216-M20-L0- M 20 2,5 140 30 95 16 12 15 4 c c Lc l9 l3 l1 Пример заказа метчика из сплава WY80FC: TC216-M12-L0-WY80FC B 1008 D1 B 709 B 746 Метчики из быстрорежущей стали HSS-E (-PM)
