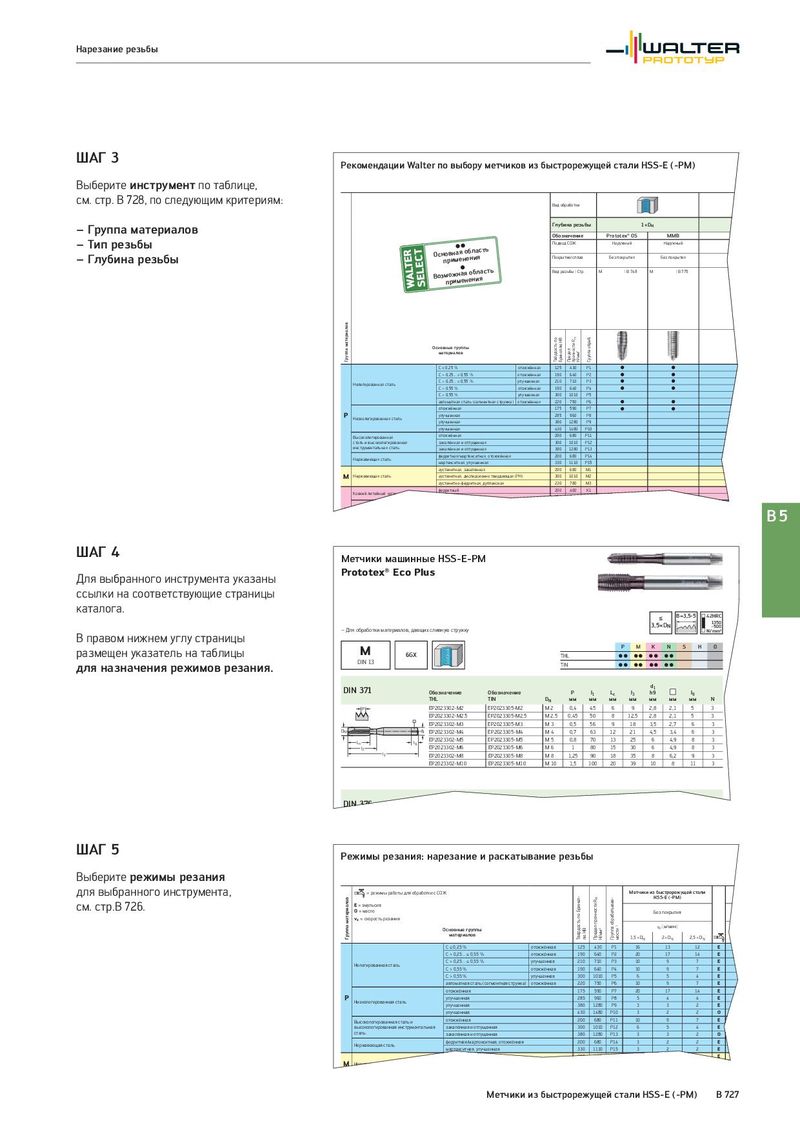

Нарезание резьбы ШАГ 3 Рекомендации Walter по выбору метчиков из быстрорежущей стали HSS-E (-PM) Выберите инструмент по таблице, см. стр. B 728, по следующим критериям: Вид обработки – Группа материалов Глубина резьбы 1 × DN Обозначение Prototex® OS MMB – Тип резьбы Подвод СОЖ Наружный Наружный – Глубина резьбы Оснпорвинмаеяноебнлиаясть Покрытие/сплав Без покрытия Без покрытия Возмпоржимнаеянеонбиляасть Вид резьбы | Стр. M | B 748 M | B 775 Группа материалов Основные группы Твёрдость по Бринеллю HB Предел прочности Rm Группа обраб. материалов Н/мм2 C ≤ 0,25 % отожжённая 125 430 P1 C C C > 0,25... ≤ 0,55 % отожжённая 190 640 P2 C C Нелегированная сталь C > 0,25... ≤ 0,55 % улучшенная 210 710 P3 C C C > 0,55 % отожжённая 190 640 P4 C C C > 0,55 % улучшенная 300 1010 P5 автоматная сталь (сегментная стружка) отожжённая 220 750 P6 C C отожжённая 175 590 P7 C C P Низколегированная сталь улучшенная 285 960 P8 улучшенная 380 1280 P9 улучшенная 430 1480 P10 Высоколегированная отожжённая 200 680 P11 сталь и высоколегированная закалённая и отпущенная 300 1010 P12 инструментальная сталь закалённая и отпущенная 380 1280 P13 Нержавеющая сталь ферритная/мартенситная, отожжённая 200 680 P14 мартенситная, улучшенная 330 1110 P15 аустенитная, закалённая 200 680 M1 M Нержавеющая сталь аустенитная, дисперсионно твердеющая (PH) 300 1010 M2 аустенитно-ферритная, дуплексная 230 780 M3 Ковкий литейный чугун ферритный 200 400 K1 перлитный 260 700 K2 Серый чугун с низким пределом прочности 180 200 K3 K с высоким пределом прочности/аустенитный 245 350 K4 B5 ШАГ 4 Метчики машинные HSS-E-PM Для выбранного инструмента указаны Prototex® Eco Plus ссылки на соответствующие страницы каталога. B=3,5-5 42HRC ≤ 1350 – Для обработки материалов, дающих сливную стружку 3,5×DN –500 N/mm² В правом нижнем углу страницы размещен указатель на таблицы M P M K N S H O 6GX THL CC CC CC CC для назначения режимов резания. DIN 13 TIN CC CC CC CC DIN 371 d1 Обозначение Обозначение P l1 Lc l3 h9 l9 THL TIN DN мм мм мм мм мм мм мм N P EP2023302-M2 EP2023305-M2 M2 0,4 45 6 9 2,8 2,1 5 3 EP2023302-M2.5 EP2023305-M2.5 M 2.5 0,45 50 8 12,5 2,8 2,1 5 3 EP2023302-M3 EP2023305-M3 M3 0,5 56 9 18 3,5 2,7 6 3 DN d1 EP2023302-M4 EP2023305-M4 M4 0,7 63 12 21 4,5 3,4 6 3 Lc l9 EP2023302-M5 EP2023305-M5 M5 0,8 70 13 25 6 4,9 8 3 l3 EP2023302-M6 EP2023305-M6 M6 1 80 15 30 6 4,9 8 3 l1 EP2023302-M8 EP2023305-M8 M8 1,25 90 18 35 8 6,2 9 3 EP2023302-M10 EP2023305-M10 M 10 1,5 100 20 39 10 8 11 3 DIN 376 d1 Обозначение Обозначение P l1 Lc l3 h9 l9 ШАГ 5 Режимы резания: нарезание и раскатывание резьбы Выберите режимы резания для выбранного инструмента, = режимы работы для обработки с СОЖ Метчики из быстрорежущей стали Группа материалов Твёрдость по Бринел- Предел прочности Rm Группа обрабатывае- HSS-E (-PM) см. стр.B 726. E = эмульсия O = масло Без покрытия vc = скорость резания Основные группы лю HB Н/мм2 мости 1 vc [м/мин] материалов 1,5 × DN 2 × DN 2,5 × DN C ≤ 0,25 % отожжённая 125 430 P1 16 13 12 E C > 0,25… ≤ 0,55 % отожжённая 190 640 P2 20 17 14 E Нелегированная сталь C > 0,25… ≤ 0,55 % улучшенная 210 710 P3 10 9 7 E C > 0,55 % отожжённая 190 640 P4 10 9 7 E C > 0,55 % улучшенная 300 1010 P5 6 5 4 E автоматная сталь (сегментная стружка) отожжённая 220 750 P6 10 9 7 E отожжённая 175 590 P7 20 17 14 E P Низколегированная сталь улучшенная 285 960 P8 5 4 4 E улучшенная 380 1280 P9 3 3 2 E улучшенная 430 1480 P10 3 2 2 O Высоколегированная сталь и отожжённая 200 680 P11 10 9 7 E высоколегированная инструментальная закалённая и отпущенная 300 1010 P12 6 5 4 E сталь закалённая и отпущенная 380 1280 P13 3 3 2 O Нержавеющая сталь ферритная/мартенситная, отожжённая 200 680 P14 3 2 2 E мартенситная, улучшенная 330 1110 P15 3 2 2 E аустенитная, закалённая 200 680 M1 4 3 3 E M Нержавеющая сталь аустенитная, дисперсионно твердеющая (PH) 300 1010 M2 2 2 1 E Метчики из быстрорежущей стали HSS-E (-PM) B 727
