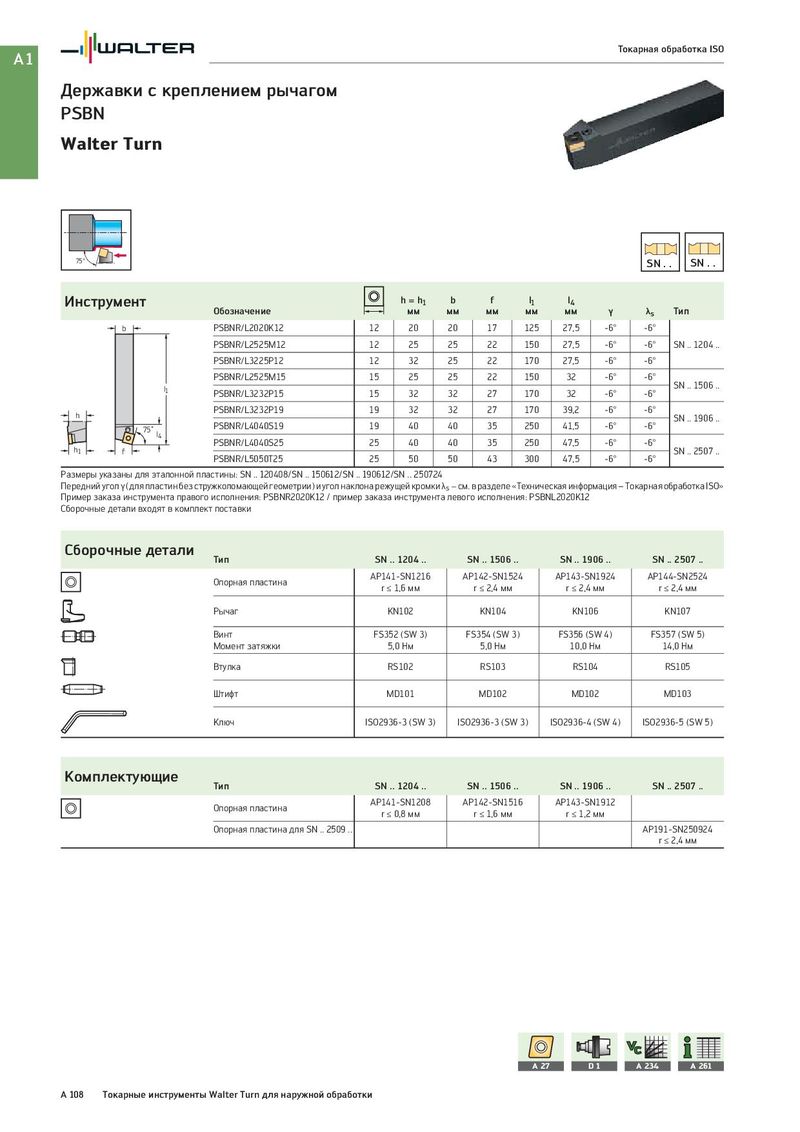

A1 Токарная обработка ISO Державки с креплением рычагом PSBN Walter Turn 75° SN . . SN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b PSBNR/L2020K12 12 20 20 17 125 27,5 -6° -6° PSBNR/L2525M12 12 25 25 22 150 27,5 -6° -6° SN .. 1204 .. PSBNR/L3225P12 12 32 25 22 170 27,5 -6° -6° PSBNR/L2525M15 15 25 25 22 150 32 -6° -6° l1 SN .. 1506 .. PSBNR/L3232P15 15 32 32 27 170 32 -6° -6° h PSBNR/L3232P19 19 32 32 27 170 39,2 -6° -6° SN .. 1906 .. 75˚ l4 PSBNR/L4040S19 19 40 40 35 250 41,5 -6° -6° h1 PSBNR/L4040S25 25 40 40 35 250 47,5 -6° -6° f SN .. 2507 .. PSBNR/L5050T25 25 50 50 43 300 47,5 -6° -6° Размеры указаны для эталонной пластины: SN .. 120408/SN .. 150612/SN .. 190612/SN .. 250724 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: PSBNR2020K12 / пример заказа инструмента левого исполнения: PSBNL2020K12 Сборочные детали входят в комплект поставки Сборочные детали Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. SN .. 2507 .. Опорная пластина AP141-SN1216 AP142-SN1524 AP143-SN1924 AP144-SN2524 r ≤ 1,6 мм r ≤ 2,4 мм r ≤ 2,4 мм r ≤ 2,4 мм Рычаг KN102 KN104 KN106 KN107 Винт FS352 (SW 3) FS354 (SW 3) FS356 (SW 4) FS357 (SW 5) Момент затяжки 5,0 Нм 5,0 Нм 10,0 Нм 14,0 Нм Втулка RS102 RS103 RS104 RS105 Штифт MD101 MD102 MD102 MD103 Ключ ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) ISO2936-5 (SW 5) Комплектующие Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. SN .. 2507 .. Опорная пластина AP141-SN1208 AP142-SN1516 AP143-SN1912 r ≤ 0,8 мм r ≤ 1,6 мм r ≤ 1,2 мм Опорная пластина для SN .. 2509 .. AP191-SN250924 r ≤ 2,4 мм A 27 D1 A 234 A 261 A 108 Токарные инструменты Walter Turn для наружной обработки
