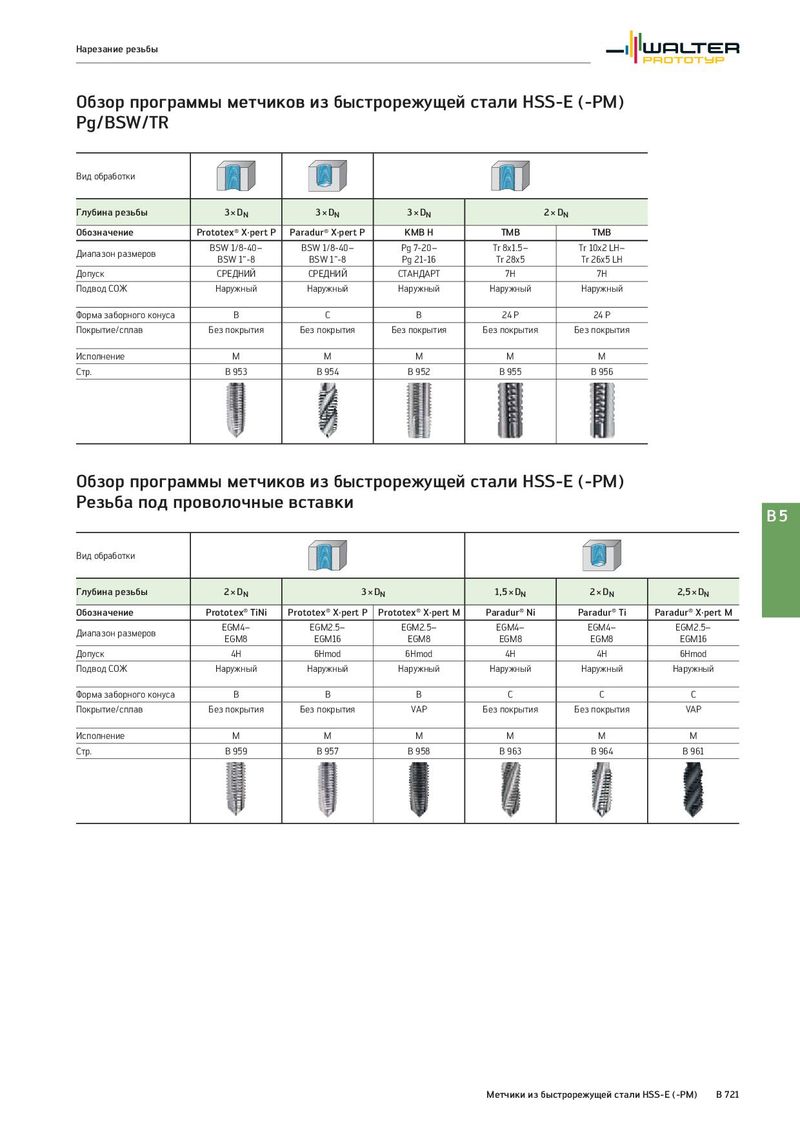

Нарезание резьбы Обзор программы метчиков из быстрорежущей стали HSS-E (-PM) Pg/BSW/TR Вид обработки Глубина резьбы 3 × DN 3 × DN 3 × DN 2 × DN Обозначение Prototex® X·pert P Paradur® X·pert P KMB H TMB TMB Диапазон размеров BSW 1/8-40– BSW 1/8-40– Pg 7-20– Tr 8x1.5– Tr 10x2 LH– BSW 1“-8 BSW 1“-8 Pg 21-16 Tr 28x5 Tr 26x5 LH Допуск СРЕДНИЙ СРЕДНИЙ СТАНДАРТ 7H 7H Подвод СОЖ Наружный Наружный Наружный Наружный Наружный Форма заборного конуса B C B 24 P 24 P Покрытие/сплав Без покрытия Без покрытия Без покрытия Без покрытия Без покрытия Исполнение M M M M M Стр. B 953 B 954 B 952 B 955 B 956 Обзор программы метчиков из быстрорежущей стали HSS-E (-PM) Резьба под проволочные вставки B5 Вид обработки Глубина резьбы 2 × DN 3× DN 1,5 × DN 2 × DN 2,5 × DN Обозначение Prototex® TiNi Prototex® X·pert P Prototex® X·pert M Paradur® Ni Paradur® Ti Paradur® X·pert M Диапазон размеров EGM4– EGM2.5– EGM2.5– EGM4– EGM4– EGM2.5– EGM8 EGM16 EGM8 EGM8 EGM8 EGM16 Допуск 4H 6Hmod 6Hmod 4H 4H 6Hmod Подвод СОЖ Наружный Наружный Наружный Наружный Наружный Наружный Форма заборного конуса B B B C C C Покрытие/сплав Без покрытия Без покрытия VAP Без покрытия Без покрытия VAP Исполнение M M M M M M Стр. B 959 B 957 B 958 B 963 B 964 B 961 Метчики из быстрорежущей стали HSS-E (-PM) B 721
