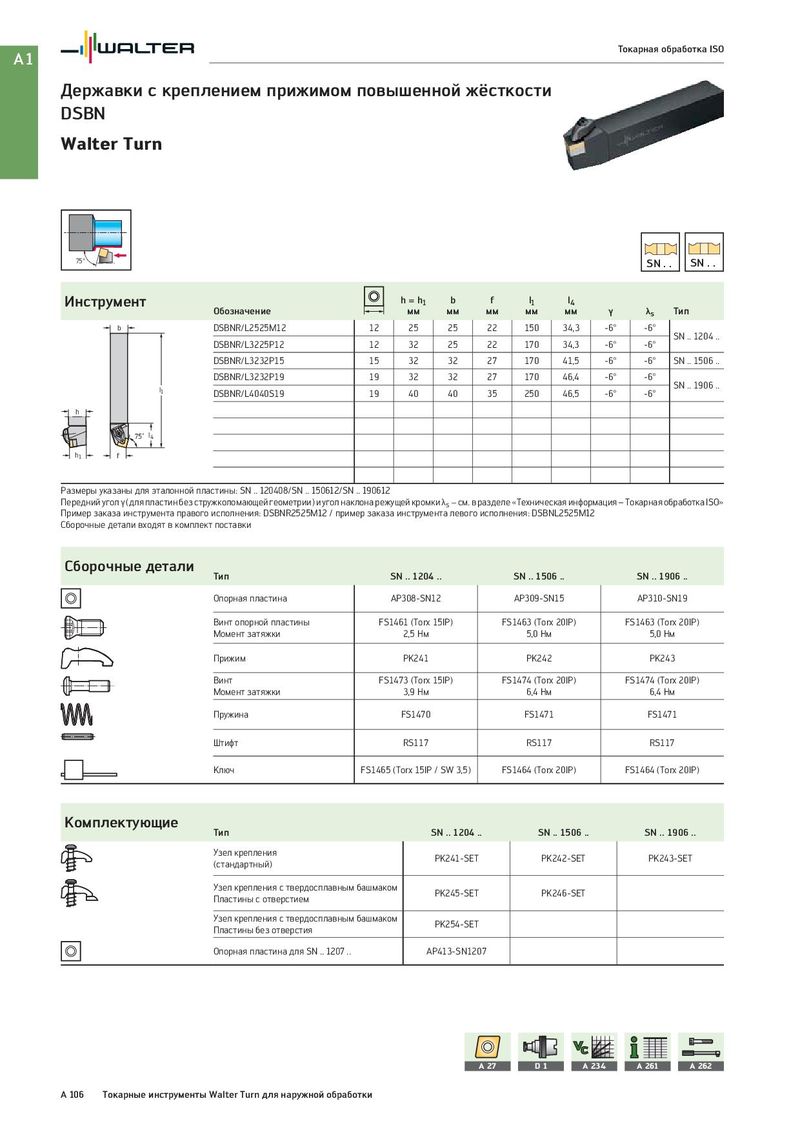

A1 Токарная обработка ISO Державки с креплением прижимом повышенной жёсткости DSBN Walter Turn 75° SN . . SN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b DSBNR/L2525M12 12 25 25 22 150 34,3 -6° -6° SN .. 1204 .. DSBNR/L3225P12 12 32 25 22 170 34,3 -6° -6° DSBNR/L3232P15 15 32 32 27 170 41,5 -6° -6° SN .. 1506 .. DSBNR/L3232P19 19 32 32 27 170 46,4 -6° -6° l1 SN .. 1906 .. DSBNR/L4040S19 19 40 40 35 250 46,5 -6° -6° h 75˚ l4 h1 f Размеры указаны для эталонной пластины: SN .. 120408/SN .. 150612/SN .. 190612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: DSBNR2525M12 / пример заказа инструмента левого исполнения: DSBNL2525M12 Сборочные детали входят в комплект поставки Сборочные детали Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. Опорная пластина AP308-SN12 AP309-SN15 AP310-SN19 Винт опорной пластины FS1461 (Torx 15IP) FS1463 (Torx 20IP) FS1463 (Torx 20IP) Момент затяжки 2,5 Нм 5,0 Нм 5,0 Нм Прижим PK241 PK242 PK243 Винт FS1473 (Torx 15IP) FS1474 (Torx 20IP) FS1474 (Torx 20IP) Момент затяжки 3,9 Нм 6,4 Нм 6,4 Нм Пружина FS1470 FS1471 FS1471 Штифт RS117 RS117 RS117 Ключ FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) FS1464 (Torx 20IP) Комплектующие Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. Узел крепления PK241-SET PK242-SET PK243-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET PK246-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия Опорная пластина для SN .. 1207 .. AP413-SN1207 A 27 D1 A 234 A 261 A 262 A 106 Токарные инструменты Walter Turn для наружной обработки
