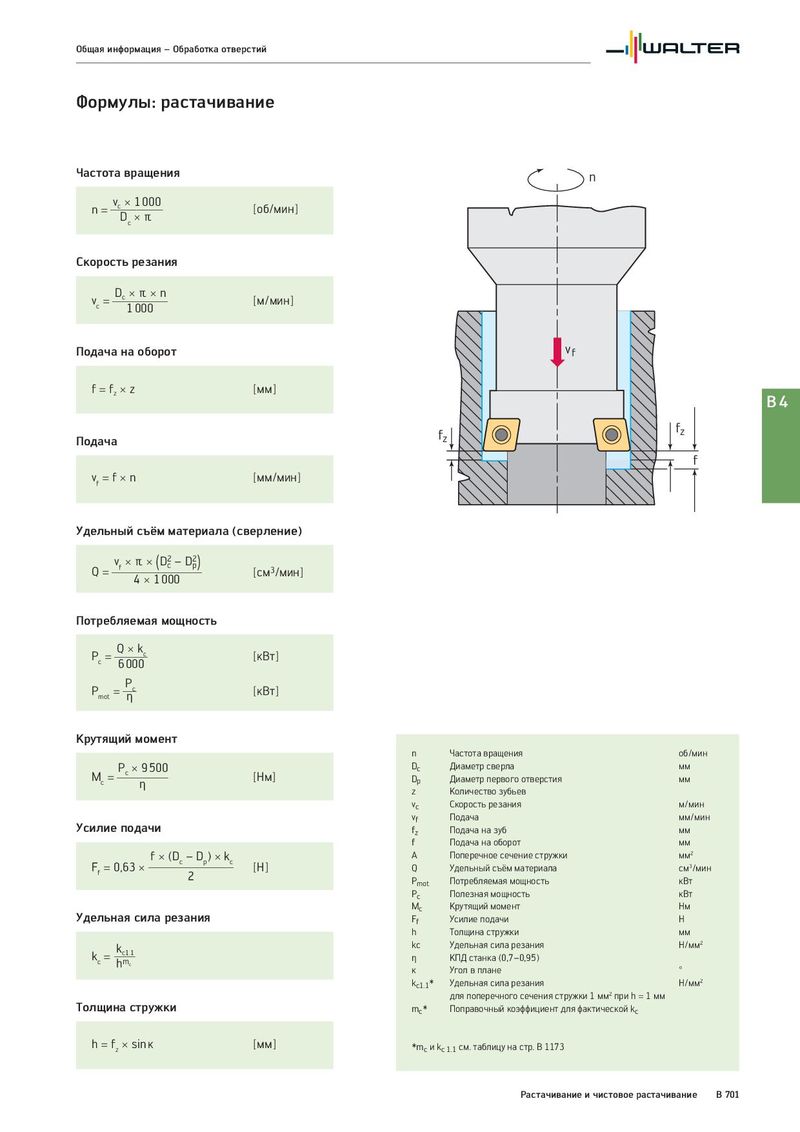

Общая информация – Обработка отверстий Формулы: растачивание Частота вращения n n = _ vc × 1_ 000 [об/мин] D ×π c Скорость резания v c = _ Dc × π_ × n [м/мин] 1 000 Подача на оборот vf f = fz × z [мм] B4 Подача fz fz f vf = f × n [мм/мин] Удельный съём материала (сверление) ( ) Q = _ vf × _ π × _ Dc2 –_ Dp2 [см3/мин] 4 × 1 000 Потребляемая мощность Pc = _ Q ×_ kc [кВт] 6 000 P = _ Pc [кВт] η mot Крутящий момент n Частота вращения об/мин _ Pc × 9_ 500 Dc Диаметр сверла мм M c = η [Нм] Dp Диаметр первого отверстия мм z Количество зубьев vc Скорость резания м/мин vf Подача мм/мин Усилие подачи fz Подача на зуб мм f Подача на оборот мм f × (D –D)×k A Поперечное сечение стружки мм2 = 0,63 × __ c p_c F f 2 [Н] Q Удельный съём материала см3/мин Pmot Потребляемая мощность кВт Pc Полезная мощность кВт Mc Крутящий момент Нм Удельная сила резания Ff Усилие подачи Н h Толщина стружки мм _ kc1.1 kc Удельная сила резания Н/мм2 k c = hmc η КПД станка (0,7–0,95) κ Угол в плане ° kc1.1* Удельная сила резания Н/мм2 для поперечного сечения стружки 1 мм2 при h= 1 мм Толщина стружки mc* Поправочный коэффициент для фактической kc h = fz × sin κ [мм] *mc и kc 1.1 см. таблицу на стр. B 1173 Растачивание и чистовое растачивание B 701
