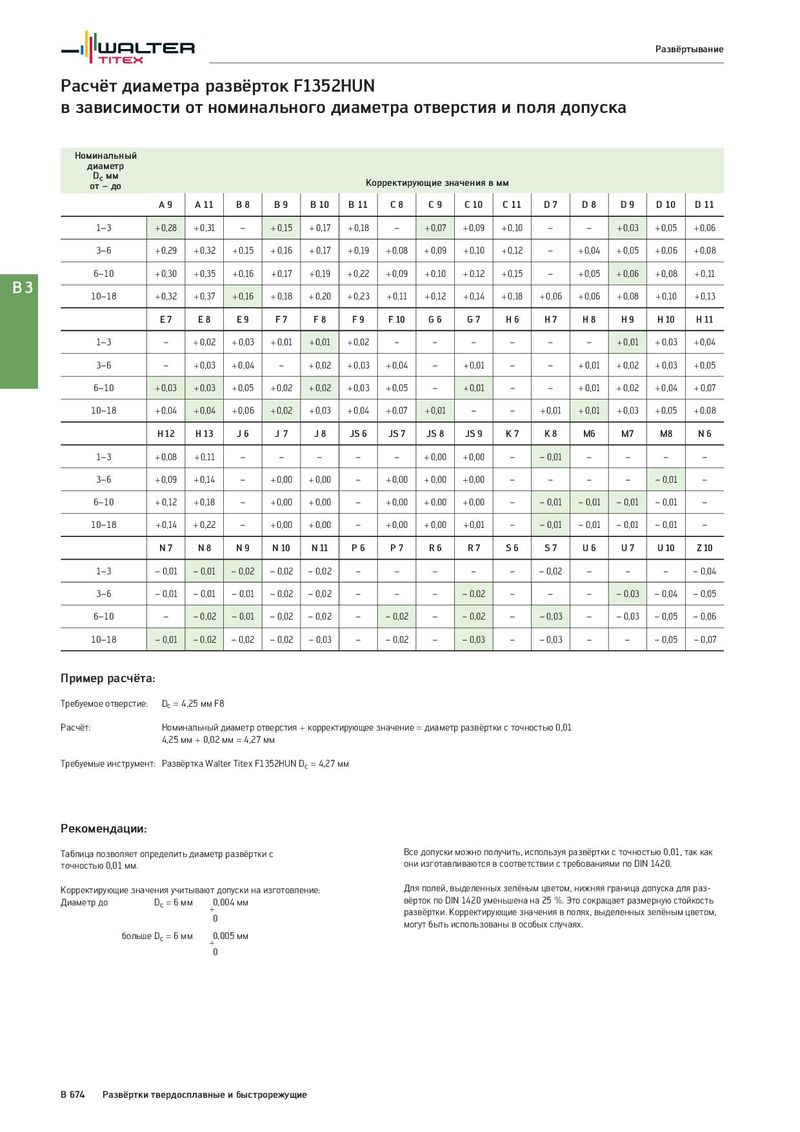

Развёртывание Расчёт диаметра развёрток F1352HUN в зависимости от номинального диаметра отверстия и поля допуска Номинальный диаметр Dc мм Корректирующие значения в мм от – до A9 A 11 B8 B9 B 10 B 11 C8 C9 C 10 C 11 D7 D8 D9 D 10 D 11 1–3 + 0,28 + 0,31 – + 0,15 + 0,17 + 0,18 – + 0,07 + 0,09 + 0,10 – – + 0,03 + 0,05 + 0,06 3–6 + 0,29 + 0,32 + 0,15 + 0,16 + 0,17 + 0,19 + 0,08 + 0,09 + 0,10 + 0,12 – + 0,04 + 0,05 + 0,06 + 0,08 6–10 + 0,30 + 0,35 + 0,16 + 0,17 + 0,19 + 0,22 + 0,09 + 0,10 + 0,12 + 0,15 – + 0,05 + 0,06 + 0,08 + 0,11 B3 10–18 + 0,32 + 0,37 + 0,16 + 0,18 + 0,20 + 0,23 + 0,11 + 0,12 + 0,14 + 0,18 + 0,06 + 0,06 + 0,08 + 0,10 + 0,13 E7 E8 E9 F7 F8 F9 F 10 G6 G7 H6 H7 H8 H9 H 10 H 11 1–3 – + 0,02 + 0,03 + 0,01 + 0,01 + 0,02 – – – – – – + 0,01 + 0,03 + 0,04 3–6 – + 0,03 + 0,04 – + 0,02 + 0,03 + 0,04 – + 0,01 – – + 0,01 + 0,02 + 0,03 + 0,05 6–10 + 0,03 + 0,03 + 0,05 + 0,02 + 0,02 + 0,03 + 0,05 – + 0,01 – – + 0,01 + 0,02 + 0,04 + 0,07 10–18 + 0,04 + 0,04 + 0,06 + 0,02 + 0,03 + 0,04 + 0,07 + 0,01 – – + 0,01 + 0,01 + 0,03 + 0,05 + 0,08 H 12 H 13 J6 J7 J8 JS 6 JS 7 JS 8 JS 9 K7 K8 M6 M7 M8 N6 1–3 + 0,08 + 0,11 – – – – – + 0,00 + 0,00 – – 0,01 – – – – 3–6 + 0,09 + 0,14 – + 0,00 + 0,00 – + 0,00 + 0,00 + 0,00 – – – – – 0,01 – 6–10 + 0,12 + 0,18 – + 0,00 + 0,00 – + 0,00 + 0,00 + 0,00 – – 0,01 – 0,01 – 0,01 – 0,01 – 10–18 + 0,14 + 0,22 – + 0,00 + 0,00 – + 0,00 + 0,00 + 0,01 – – 0,01 – 0,01 – 0,01 – 0,01 – N7 N8 N9 N 10 N 11 P6 P7 R6 R7 S6 S7 U6 U7 U 10 Z 10 1–3 – 0,01 – 0,01 – 0,02 – 0,02 – 0,02 – – – – – – 0,02 – – – – 0,04 3–6 – 0,01 – 0,01 – 0,01 – 0,02 – 0,02 – – – – 0,02 – – – – 0,03 – 0,04 – 0,05 6–10 – – 0,02 – 0,01 – 0,02 – 0,02 – – 0,02 – – 0,02 – – 0,03 – – 0,03 – 0,05 – 0,06 10–18 – 0,01 – 0,02 – 0,02 – 0,02 – 0,03 – – 0,02 – – 0,03 – – 0,03 – – – 0,05 – 0,07 Пример расчёта: Требуемое отверстие: Dc = 4,25 мм F8 Расчёт: Номинальный диаметр отверстия + корректирующее значение = диаметр развёртки с точностью 0,01 4,25 мм + 0,02 мм = 4,27 мм Требуемые инструмент: Развёртка Walter Titex F1352HUN Dc = 4,27 мм Рекомендации: Таблица позволяет определить диаметр развёртки с Все допуски можно получить, используя развёртки с точностью 0,01, так как точностью 0,01 мм. они изготавливаются в соответствии с требованиями по DIN 1420. Корректирующие значения учитывают допуски на изготовление: Для полей, выделенных зелёным цветом, нижняя граница допуска для раз- Диаметр до Dc = 6 мм 0,004 мм вёрток по DIN 1420 уменьшена на 25 %. Это сокращает размерную стойкость + развёртки. Корректирующие значения в полях, выделенных зелёным цветом, 0 могут быть использованы в особых случаях. больше Dc = 6 мм 0,005 мм + 0 B 674 Развёртки твердосплавные и быстрорежущие
