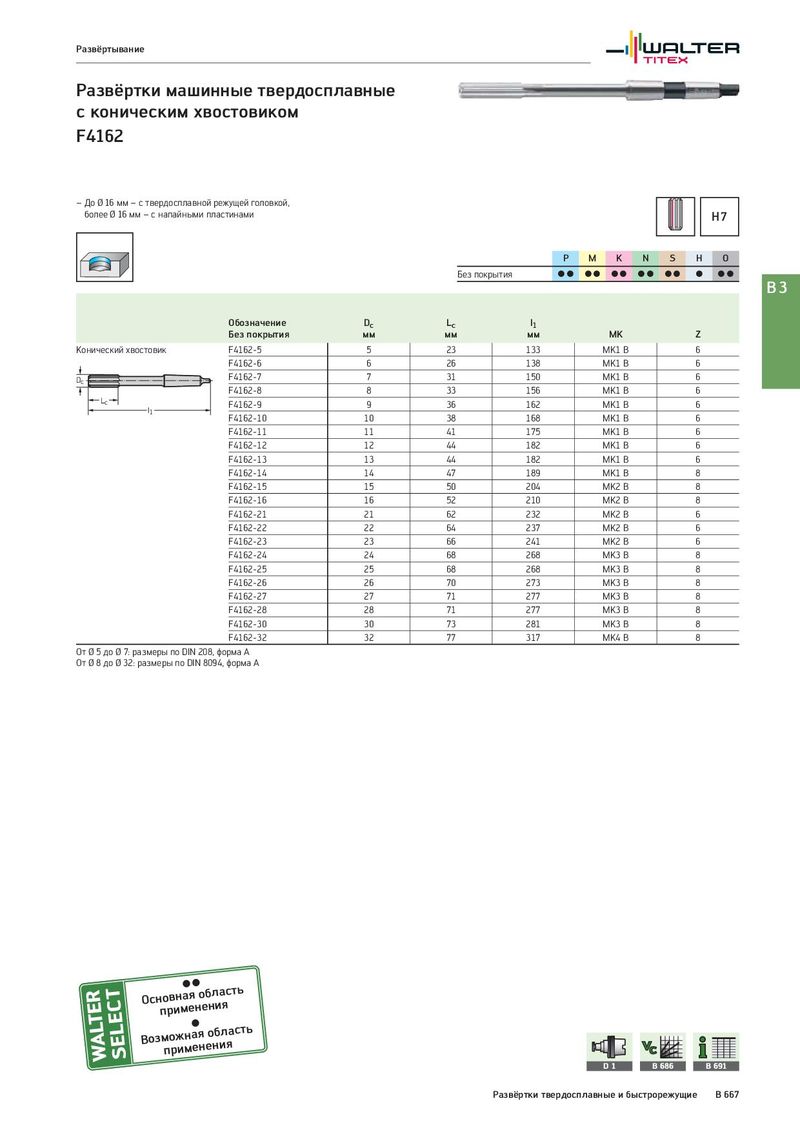

Развёртывание Развёртки машинные твердосплавные с коническим хвостовиком F4162 – До Ø 16 мм – с твердосплавной режущей головкой, более Ø 16 мм – с напайными пластинами H7 P M K N S H O Без покрытия CC CC CC CC CC C CC B3 Обозначение Dc Lc l1 Без покрытия мм мм мм MK Z Конический хвостовик F4162-5 5 23 133 MK1 B 6 F4162-6 6 26 138 MK1 B 6 Dc F4162-7 7 31 150 MK1 B 6 F4162-8 8 33 156 MK1 B 6 Lc F4162-9 9 36 162 MK1 B 6 l1 F4162-10 10 38 168 MK1 B 6 F4162-11 11 41 175 MK1 B 6 F4162-12 12 44 182 MK1 B 6 F4162-13 13 44 182 MK1 B 6 F4162-14 14 47 189 MK1 B 8 F4162-15 15 50 204 MK2 B 8 F4162-16 16 52 210 MK2 B 8 F4162-21 21 62 232 MK2 B 6 F4162-22 22 64 237 MK2 B 6 F4162-23 23 66 241 MK2 B 6 F4162-24 24 68 268 MK3 B 8 F4162-25 25 68 268 MK3 B 8 F4162-26 26 70 273 MK3 B 8 F4162-27 27 71 277 MK3 B 8 F4162-28 28 71 277 MK3 B 8 F4162-30 30 73 281 MK3 B 8 F4162-32 32 77 317 MK4 B 8 От Ø 5 до Ø 7: размеры по DIN 208, форма A От Ø 8 до Ø 32: размеры по DIN 8094, форма A Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть D1 B 686 B 691 Развёртки твердосплавные и быстрорежущие B 667
