Общий каталог Walter 2017 - страница 1136

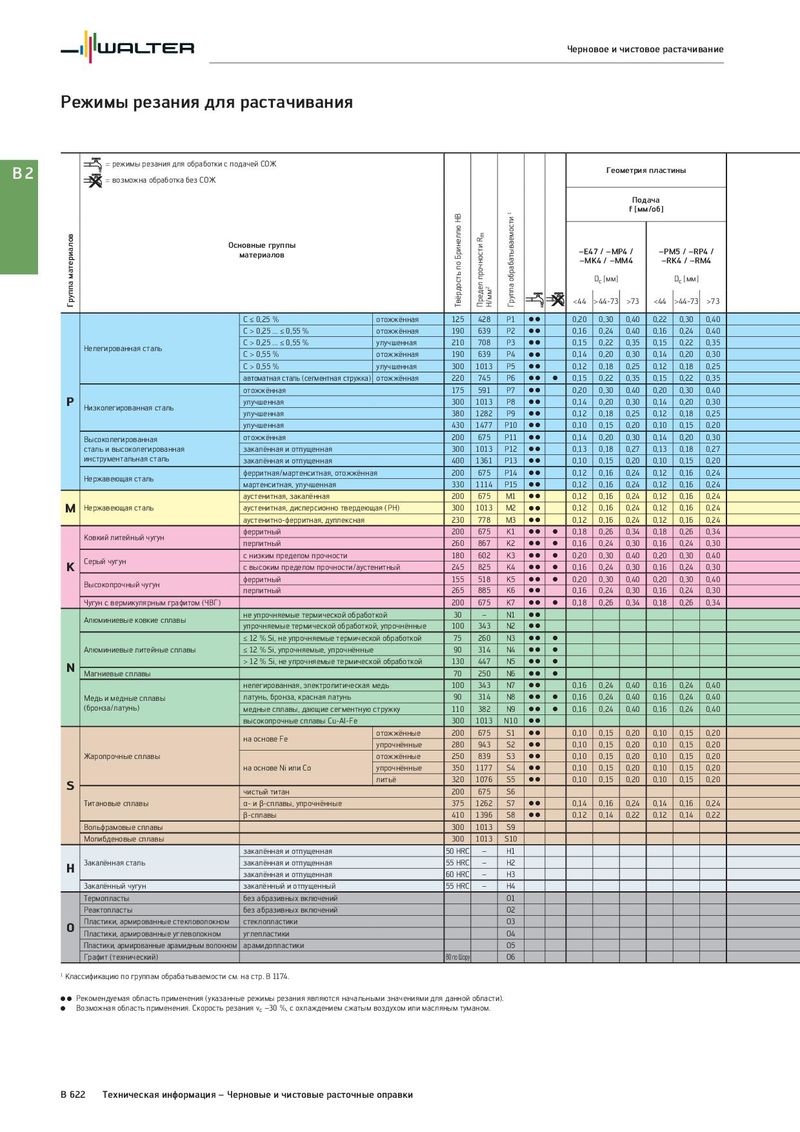

Черновое и чистовое растачивание Режимы резания для растачивания B2 = режимы резания для обработки с подачей СОЖ Геометрия пластины = возможна обработка без СОЖ Подача Группа обрабатываемости 1 f [мм/об] Группа материалов Основные группы Твёрдость по Бринеллю HB Предел прочности Rm –E47 / –MP4 / –PM5 / –RP4 / материалов –MK4 / –MM4 –RK4 / –RM4 Dc [мм] Dc [мм] Н/мм2 <44 >44-73 >73 <44 >44-73 >73 C ≤ 0,25 % отожжённая 125 428 P1 CC 0,20 0,30 0,40 0,22 0,30 0,40 C > 0,25 ... ≤ 0,55 % отожжённая 190 639 P2 CC 0,16 0,24 0,40 0,16 0,24 0,40 Нелегированная сталь C > 0,25 ... ≤ 0,55 % улучшенная 210 708 P3 CC 0,15 0,22 0,35 0,15 0,22 0,35 C > 0,55 % отожжённая 190 639 P4 CC 0,14 0,20 0,30 0,14 0,20 0,30 C > 0,55 % улучшенная 300 1013 P5 CC 0,12 0,18 0,25 0,12 0,18 0,25 автоматная сталь (сегментная стружка) отожжённая 220 745 P6 CC C 0,15 0,22 0,35 0,15 0,22 0,35 отожжённая 175 591 P7 CC 0,20 0,30 0,40 0,20 0,30 0,40 P Низколегированная сталь улучшенная 300 1013 P8 CC 0,14 0,20 0,30 0,14 0,20 0,30 улучшенная 380 1282 P9 CC 0,12 0,18 0,25 0,12 0,18 0,25 улучшенная 430 1477 P10 CC 0,10 0,15 0,20 0,10 0,15 0,20 Высоколегированная отожжённая 200 675 P11 CC 0,14 0,20 0,30 0,14 0,20 0,30 сталь и высоколегированная закалённая и отпущенная 300 1013 P12 CC 0,13 0,18 0,27 0,13 0,18 0,27 инструментальная сталь закалённая и отпущенная 400 1361 P13 CC 0,10 0,15 0,20 0,10 0,15 0,20 Нержавеющая сталь ферритная/мартенситная, отожжённая 200 675 P14 CC 0,12 0,16 0,24 0,12 0,16 0,24 мартенситная, улучшенная 330 1114 P15 CC 0,12 0,16 0,24 0,12 0,16 0,24 аустенитная, закалённая 200 675 M1 CC 0,12 0,16 0,24 0,12 0,16 0,24 M Нержавеющая сталь аустенитная, дисперсионно твердеющая (PH) 300 1013 M2 CC 0,12 0,16 0,24 0,12 0,16 0,24 аустенитно-ферритная, дуплексная 230 778 M3 CC 0,12 0,16 0,24 0,12 0,16 0,24 Ковкий литейный чугун ферритный 200 675 K1 CC C 0,18 0,26 0,34 0,18 0,26 0,34 перлитный 260 867 K2 CC C 0,16 0,24 0,30 0,16 0,24 0,30 Серый чугун с низким пределом прочности 180 602 K3 CC C 0,20 0,30 0,40 0,20 0,30 0,40 K с высоким пределом прочности/аустенитный 245 825 K4 CC C 0,16 0,24 0,30 0,16 0,24 0,30 Высокопрочный чугун ферритный 155 518 K5 CC C 0,20 0,30 0,40 0,20 0,30 0,40 перлитный 265 885 K6 CC 0,16 0,24 0,30 0,16 0,24 0,30 Чугун с вермикулярным графитом (ЧВГ) 200 675 K7 CC C 0,18 0,26 0,34 0,18 0,26 0,34 Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 – N1 CC упрочняемые термической обработкой, упрочнённые 100 343 N2 CC ≤ 12 % Si, не упрочняемые термической обработкой 75 260 N3 CC C Алюминиевые литейные сплавы ≤ 12 % Si, упрочняемые, упрочнённые 90 314 N4 CC C N > 12 % Si, не упрочняемые термической обработкой 130 447 N5 CC C Магниевые сплавы 70 250 N6 CC C нелегированная, электролитическая медь 100 343 N7 CC 0,16 0,24 0,40 0,16 0,24 0,40 Медь и медные сплавы латунь, бронза, красная латунь 90 314 N8 CC C 0,16 0,24 0,40 0,16 0,24 0,40 (бронза/латунь) медные сплавы, дающие сегментную стружку 110 382 N9 CC C 0,16 0,24 0,40 0,16 0,24 0,40 высокопрочные сплавы Cu-Al-Fe 300 1013 N10 CC на основе Fe отожжённые 200 675 S1 CC 0,10 0,15 0,20 0,10 0,15 0,20 упрочнённые 280 943 S2 CC 0,10 0,15 0,20 0,10 0,15 0,20 Жаропрочные сплавы отожжённые 250 839 S3 CC 0,10 0,15 0,20 0,10 0,15 0,20 на основе Ni или Co упрочнённые 350 1177 S4 CC 0,10 0,15 0,20 0,10 0,15 0,20 S литьё 320 1076 S5 CC 0,10 0,15 0,20 0,10 0,15 0,20 чистый титан 200 675 S6 Титановые сплавы α- и β-сплавы, упрочнённые 375 1262 S7 CC 0,14 0,16 0,24 0,14 0,16 0,24 β-сплавы 410 1396 S8 CC 0,12 0,14 0,22 0,12 0,14 0,22 Вольфрамовые сплавы 300 1013 S9 Молибденовые сплавы 300 1013 S10 закалённая и отпущенная 50 HRC – H1 H Закалённая сталь закалённая и отпущенная 55 HRC – H2 закалённая и отпущенная 60 HRC – H3 Закалённый чугун закалённый и отпущенный 55 HRC – H4 Термопласты без абразивных включений O1 Реактопласты без абразивных включений O2 O Пластики, армированные стекловолокном стеклопластики O3 Пластики, армированные углеволокном углепластики O4 Пластики, армированные арамидным волокном арамидопластики O5 Графит (технический) 80 по Шору O6 1 Классификацию по группам обрабатываемости см. на стр. B 1174. CC Рекомендуемая область применения (указанные режимы резания являются начальными значениями для данной области). C Возможная область применения. Скорость резания vc –30 %, с охлаждением сжатым воздухом или масляным туманом. B 622 Техническая информация – Черновые и чистовые расточные оправки
