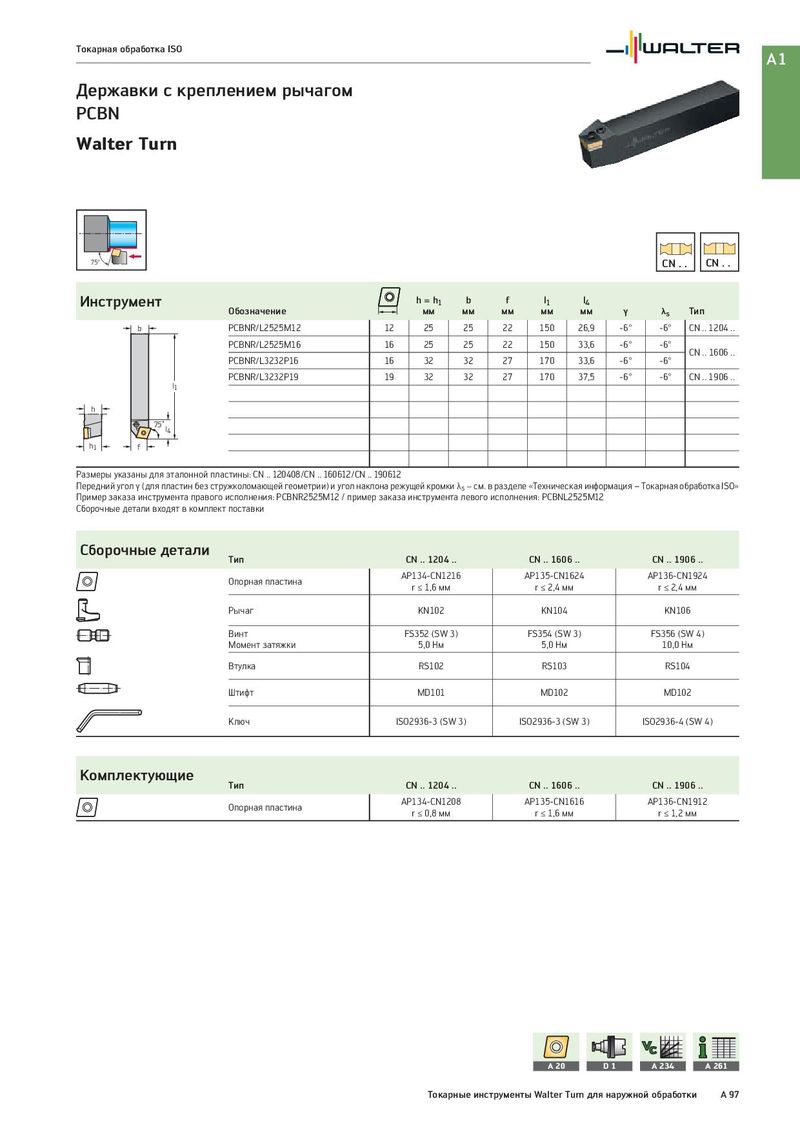

Общий каталог Walter 2017 - страница 113

Токарная обработка ISO A1 Державки с креплением рычагом PCBN Walter Turn 75° CN . . CN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b PCBNR/L2525M12 12 25 25 22 150 26,9 -6° -6° CN .. 1204 .. PCBNR/L2525M16 16 25 25 22 150 33,6 -6° -6° CN .. 1606 .. PCBNR/L3232P16 16 32 32 27 170 33,6 -6° -6° PCBNR/L3232P19 19 32 32 27 170 37,5 -6° -6° CN .. 1906 .. l1 h 75˚ l4 h1 f Размеры указаны для эталонной пластины: CN .. 120408/CN .. 160612/CN .. 190612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: PCBNR2525M12 / пример заказа инструмента левого исполнения: PCBNL2525M12 Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Опорная пластина AP134-CN1216 AP135-CN1624 AP136-CN1924 r ≤ 1,6 мм r ≤ 2,4 мм r ≤ 2,4 мм Рычаг KN102 KN104 KN106 Винт FS352 (SW 3) FS354 (SW 3) FS356 (SW 4) Момент затяжки 5,0 Нм 5,0 Нм 10,0 Нм Втулка RS102 RS103 RS104 Штифт MD101 MD102 MD102 Ключ ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Опорная пластина AP134-CN1208 AP135-CN1616 AP136-CN1912 r ≤ 0,8 мм r ≤ 1,6 мм r ≤ 1,2 мм A 20 D1 A 234 A 261 Токарные инструменты Walter Turn для наружной обработки A 97
