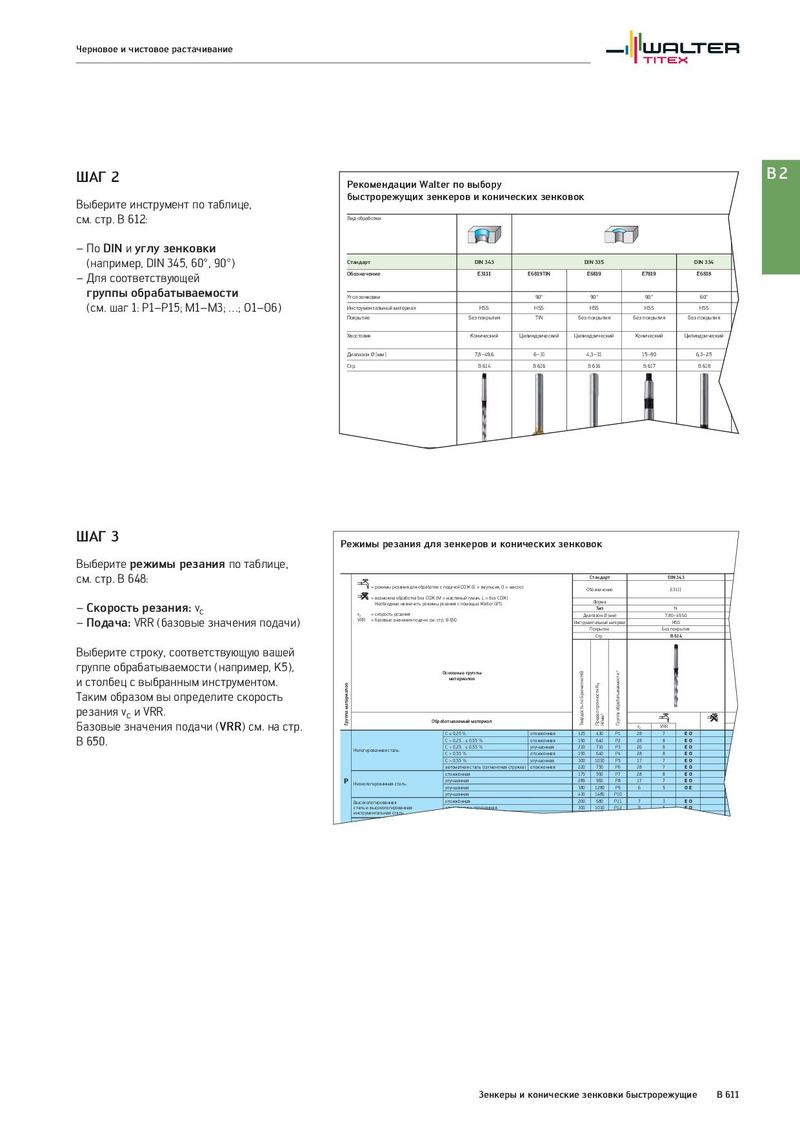

Черновое и чистовое растачивание ШАГ 2 B2 Рекомендации Walter по выбору Выберите инструмент по таблице, быстрорежущих зенкеров и конических зенковок см. стр. B 612: Вид обработки – По DIN и углу зенковки (например, DIN 345, 60°, 90°) Стандарт DIN 343 DIN 335 DIN 334 – Для соответствующей Обозначение E3111 E6819TIN E6819 E7819 E6818 группы обрабатываемости Угол зенковки 90° 90° 90° 60° (см. шаг 1: P1–P15; M1–M3; …; O1–O6) Инструментальный материал HSS HSS HSS HSS HSS Покрытие Без покрытия TIN Без покрытия Без покрытия Без покрытия Хвостовик Конический Цилиндрический Цилиндрический Конический Цилиндрический Диапазон Ø [мм] 7,8–49,6 6–31 4,3–31 15–80 6,3–25 Стр. B 614 B 616 B 616 B 617 B 618 ШАГ 3 Режимы резания для зенкеров и конических зенковок Выберите режимы резания по таблице, см. стр. B 648: Стандарт DIN 343 = режимы резания для обработки с подачей СОЖ (E = эмульсия, O = масло) Обозначение E3111 = возможна обработка без СОЖ (M = масляный туман, L = без СОЖ) Форма – Скорость резания: vc Необходимо назначить режимы резания с помощью Walter GPS. Тип N vc = скорость резания Диапазон Ø (мм) 7,80–49,60 – Подача: VRR (базовые значения подачи) VRR = базовые значения подачи, см. стр. B 650 Инструментальный материал HSS Покрытие Без покрытия Стр. B 614 Выберите строку, соответствующую вашей группе обрабатываемости (например, K5), Основные группы Твёрдость по Бринеллю HB Группа обрабатываемости 1 и столбец с выбранным инструментом. материалов Таким образом вы определите скорость Группа материалов Предел прочности Rm резания vc и VRR. Обрабатываемый материал Н/мм2 Базовые значения подачи (VRR) см. на стр. vc VRR C ≤ 0,25 % отожжённая 125 430 P1 28 7 EO B 650. C > 0,25... ≤ 0,55 % отожжённая 190 640 P2 28 8 EO Нелегированная сталь C > 0,25... ≤ 0,55 % улучшенная 210 710 P3 26 8 EO C > 0,55 % отожжённая 190 640 P4 28 8 EO C > 0,55 % улучшенная 300 1010 P5 17 7 EO автоматная сталь (сегментная стружка) отожжённая 220 750 P6 28 7 EO отожжённая 175 590 P7 28 8 EO P Низколегированная сталь улучшенная 285 960 P8 17 7 EO улучшенная 380 1280 P9 6 5 OE улучшенная 430 1480 P10 Высоколегированная отожжённая 200 680 P11 7 3 EO сталь и высоколегированная закалённая и отпущенная 300 1010 P12 9 5 EO инструментальная сталь закалённая и отпущенная 380 1280 P13 3 4 OE Нержавеющая сталь ферритная/мартенситная, отожжённая 200 680 P14 7 3 EO Зенкеры и конические зенковки быстрорежущие B 611
