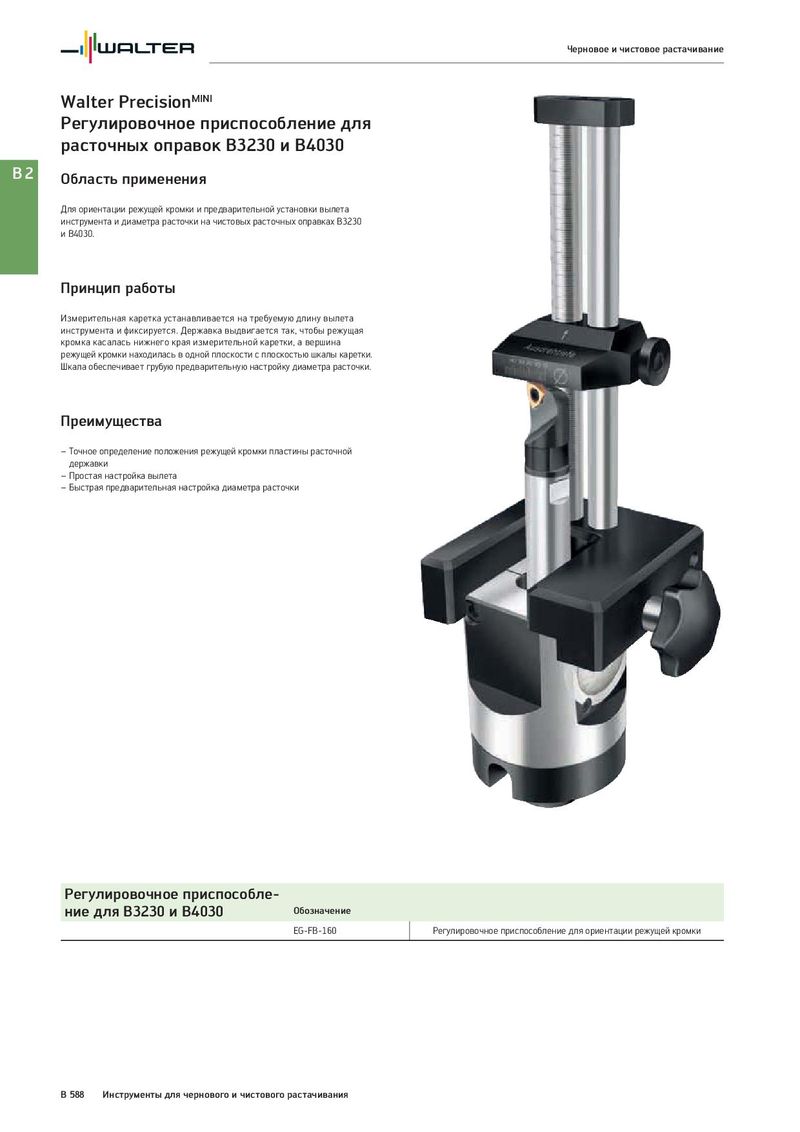

Черновое и чистовое растачивание Walter PrecisionMINI Регулировочное приспособление для расточных оправок B3230 и B4030 B2 Область применения Для ориентации режущей кромки и предварительной установки вылета инструмента и диаметра расточки на чистовых расточных оправках B3230 и B4030. Принцип работы Измерительная каретка устанавливается на требуемую длину вылета инструмента и фиксируется. Державка выдвигается так, чтобы режущая кромка касалась нижнего края измерительной каретки, а вершина режущей кромки находилась в одной плоскости с плоскостью шкалы каретки. Шкала обеспечивает грубую предварительную настройку диаметра расточки. Преимущества – Точное определение положения режущей кромки пластины расточной державки – Простая настройка вылета – Быстрая предварительная настройка диаметра расточки Регулировочное приспособле- ние для B3230 и B4030 Обозначение EG-FB-160 Регулировочное приспособление для ориентации режущей кромки B 588 Инструменты для чернового и чистового растачивания
