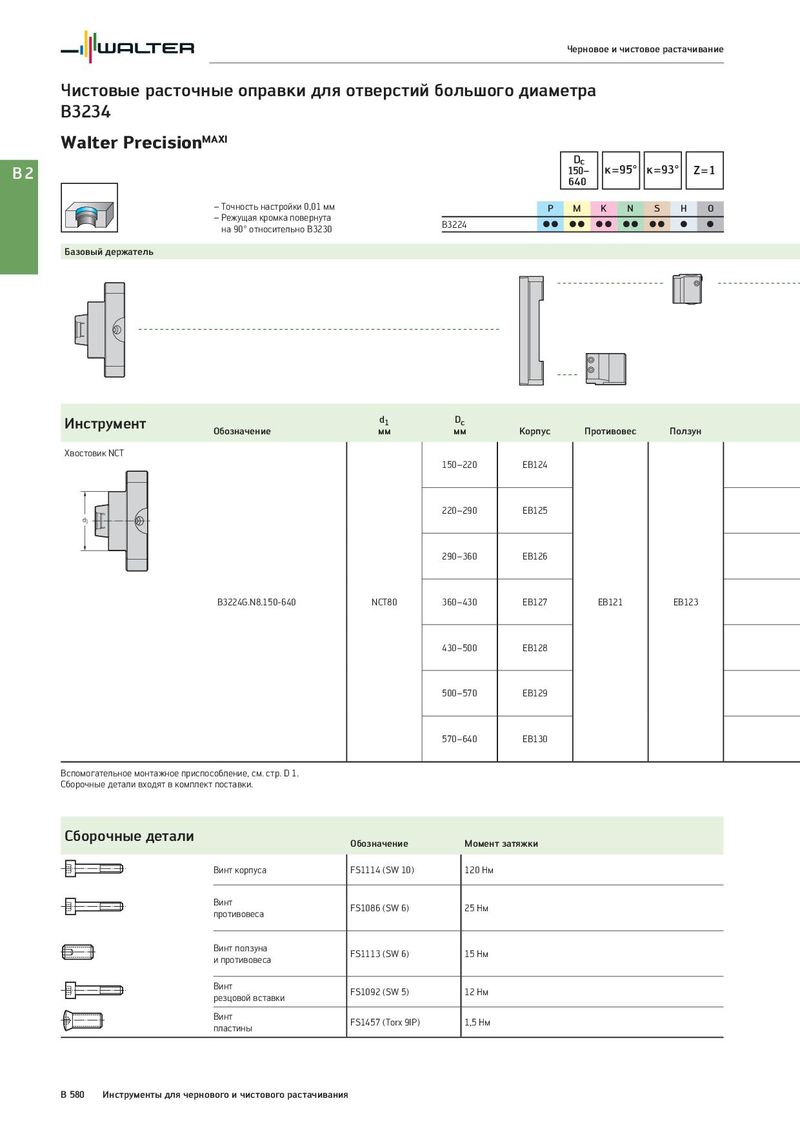

Черновое и чистовое растачивание Чистовые расточные оправки для отверстий большого диаметра B3234 Walter PrecisionMAXI Dc к=95° к=93° B2 150− Z=1 640 – Точность настройки 0,01 мм P M K N S H O – Режущая кромка повернута B3224 CC CC CC CC CC C C на 90° относительно B3230 Базовый держатель Инструмент d1 Dc Обозначение мм мм Корпус Противовес Ползун Хвостовик NCT 150–220 EB124 220–290 EB125 d1 290–360 EB126 B3224G.N8.150-640 NCT80 360–430 EB127 EB121 EB123 430–500 EB128 500–570 EB129 570–640 EB130 Вспомогательное монтажное приспособление, см. стр. D 1. Сборочные детали входят в комплект поставки. Сборочные детали Обозначение Момент затяжки Винт корпуса FS1114 (SW 10) 120 Нм Винт FS1086 (SW 6) 25 Нм противовеса Винт ползуна FS1113 (SW 6) 15 Нм и противовеса Винт FS1092 (SW 5) 12 Нм резцовой вставки Винт FS1457 (Torx 9IP) 1,5 Нм пластины B 580 Инструменты для чернового и чистового растачивания
