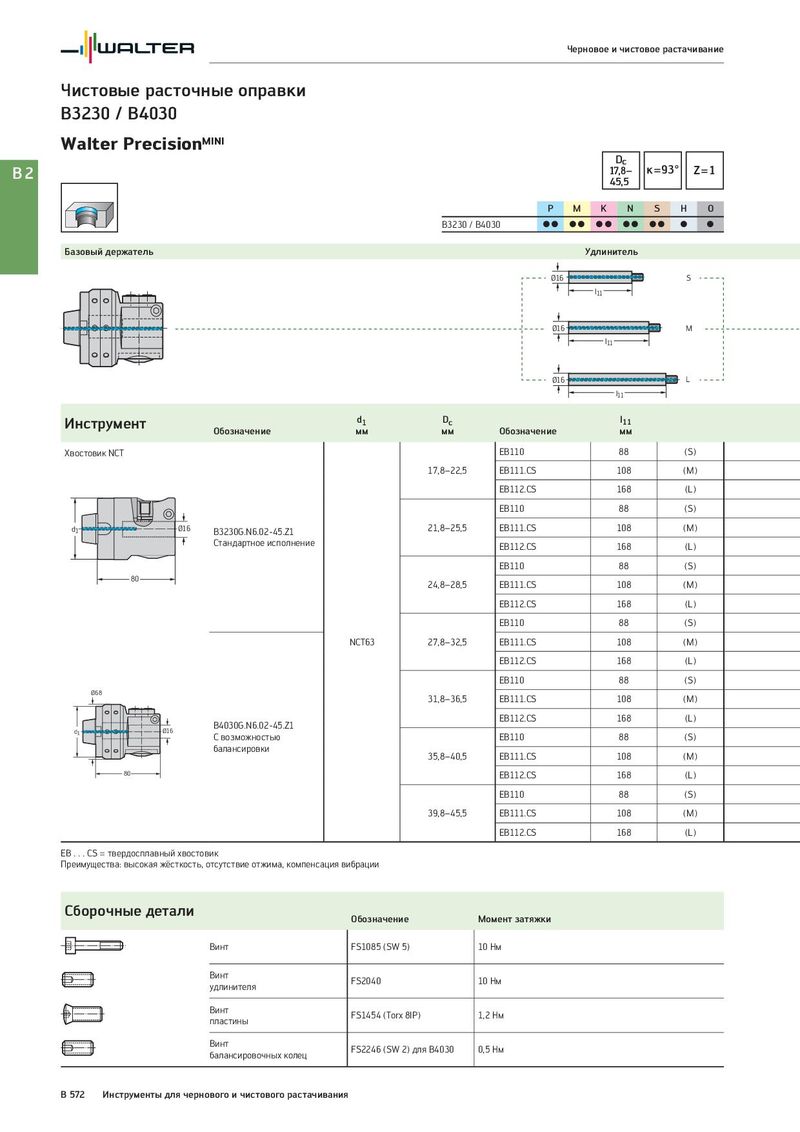

Черновое и чистовое растачивание Чистовые расточные оправки B3230 / B4030 Walter PrecisionMINI Dc к=93° B2 17,8– Z=1 45,5 P M K N S H O B3230 / B4030 CC CC CC CC CC C C Базовый держатель Удлинитель Ø16 S l11 Ø16 M l11 Ø16 L l11 Инструмент d1 Dc l11 Обозначение мм мм Обозначение мм Хвостовик NCT EB110 88 (S) 17,8–22,5 EB111.CS 108 (M) EB112.CS 168 (L) EB110 88 (S) d1 Ø16 B3230G.N6.02-45.Z1 21,8–25,5 EB111.CS 108 (M) Стандартное исполнение EB112.CS 168 (L) EB110 88 (S) 80 24,8–28,5 EB111.CS 108 (M) EB112.CS 168 (L) EB110 88 (S) NCT63 27,8–32,5 EB111.CS 108 (M) EB112.CS 168 (L) EB110 88 (S) Ø68 31,8–36,5 EB111.CS 108 (M) B4030G.N6.02-45.Z1 EB112.CS 168 (L) d1 Ø16 С возможностью EB110 88 (S) балансировки 35,8–40,5 EB111.CS 108 (M) 80 EB112.CS 168 (L) EB110 88 (S) 39,8–45,5 EB111.CS 108 (M) EB112.CS 168 (L) EB . . . CS = твердосплавный хвостовик Преимущества: высокая жёсткость, отсутствие отжима, компенсация вибрации Сборочные детали Обозначение Момент затяжки Винт FS1085 (SW 5) 10 Нм Винт FS2040 10 Нм удлинителя Винт FS1454 (Torx 8IP) 1,2 Нм пластины Винт FS2246 (SW 2) для B4030 0,5 Нм балансировочных колец B 572 Инструменты для чернового и чистового растачивания
