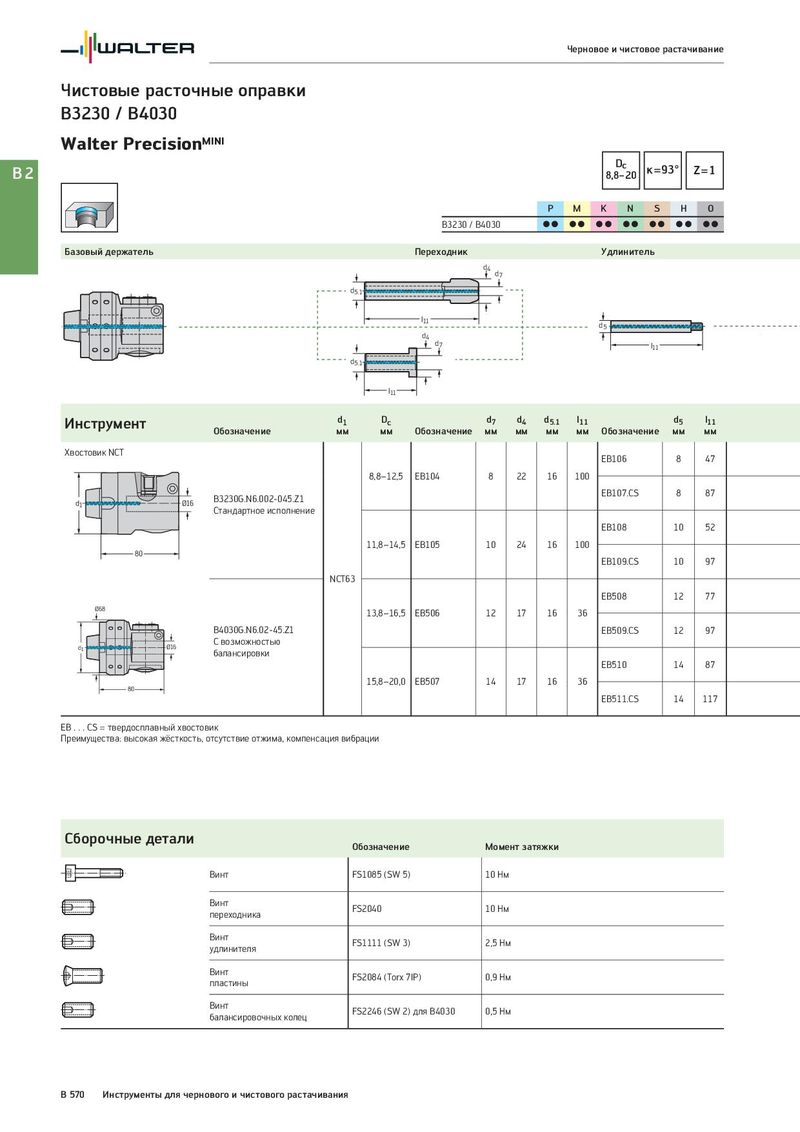

Черновое и чистовое растачивание Чистовые расточные оправки B3230 / B4030 Walter PrecisionMINI B2 Dc к=93° Z =1 8,8−20 P M K N S H O B3230 / B4030 CC CC CC CC CC CC CC Базовый держатель Переходник Удлинитель d4 d7 d5.1 l11 d5 d4 d7 l11 d5.1 l11 Инструмент d1 Dc d7 d4 d5.1 l11 d5 l11 Обозначение мм мм Обозначение мм мм мм мм Обозначение мм мм Хвостовик NCT EB106 8 47 8,8–12,5 EB104 8 22 16 100 B3230G.N6.002-045.Z1 EB107.CS 8 87 d1 Ø16 Стандартное исполнение EB108 10 52 11,8–14,5 EB105 10 24 16 100 80 EB109.CS 10 97 NCT63 EB508 12 77 Ø68 13,8–16,5 EB506 12 17 16 36 B4030G.N6.02-45.Z1 EB509.CS 12 97 d1 Ø16 С возможностью балансировки EB510 14 87 15,8–20,0 EB507 14 17 16 36 80 EB511.CS 14 117 EB . . . CS = твердосплавный хвостовик Преимущества: высокая жёсткость, отсутствие отжима, компенсация вибрации Сборочные детали Обозначение Момент затяжки Винт FS1085 (SW 5) 10 Нм Винт FS2040 10 Нм переходника Винт FS1111 (SW 3) 2,5 Нм удлинителя Винт FS2084 (Torx 7IP) 0,9 Нм пластины Винт FS2246 (SW 2) для B4030 0,5 Нм балансировочных колец B 570 Инструменты для чернового и чистового растачивания
