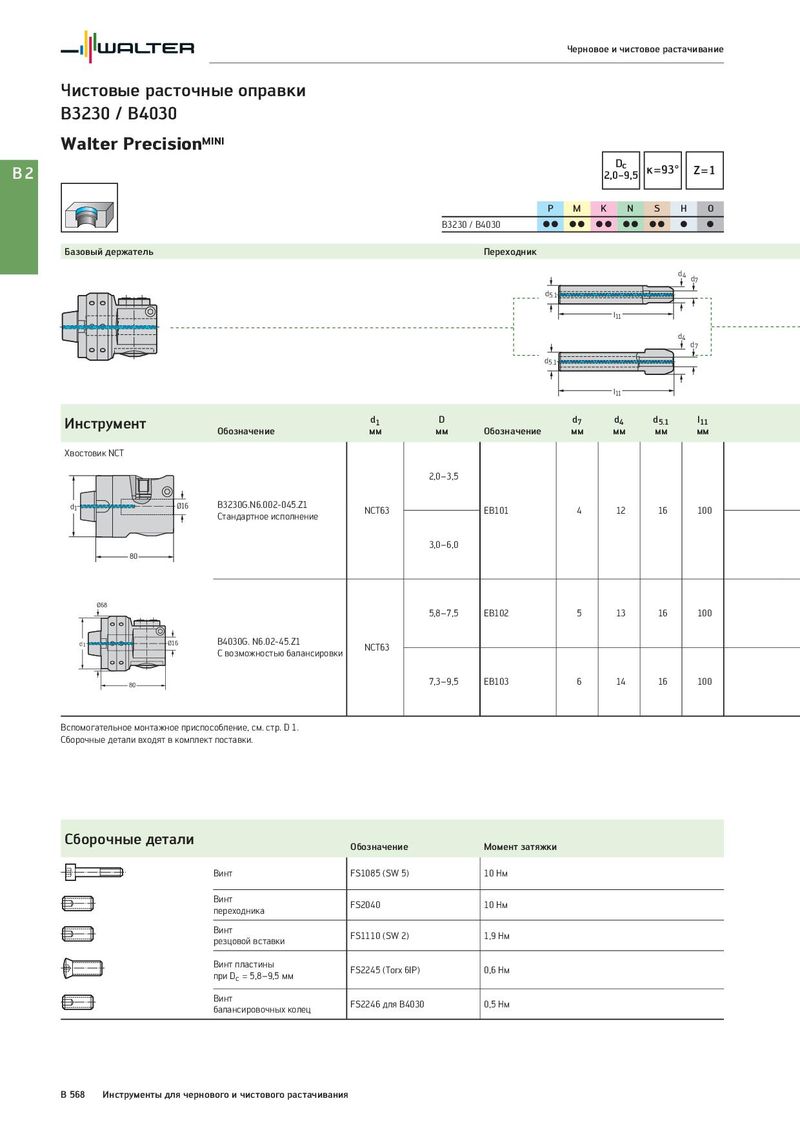

Черновое и чистовое растачивание Чистовые расточные оправки B3230 / B4030 Walter PrecisionMINI B2 Dc к=93° Z=1 2,0−9,5 P M K N S H O B3230 / B4030 CC CC CC CC CC C C Базовый держатель Переходник d4 d7 d5.1 l11 d4 d7 d5.1 l11 Инструмент d1 D d7 d4 d5.1 l11 Обозначение мм мм Обозначение мм мм мм мм Хвостовик NCT 2,0–3,5 d1 Ø16 B3230G.N6.002-045.Z1 NCT63 EB101 4 12 16 100 Стандартное исполнение 3,0–6,0 80 Ø68 5,8–7,5 EB102 5 13 16 100 d1 Ø16 B4030G. N6.02-45.Z1 NCT63 С возможностью балансировки 80 7,3–9,5 EB103 6 14 16 100 Вспомогательное монтажное приспособление, см. стр. D 1. Сборочные детали входят в комплект поставки. Сборочные детали Обозначение Момент затяжки Винт FS1085 (SW 5) 10 Нм Винт FS2040 10 Нм переходника Винт FS1110 (SW 2) 1,9 Нм резцовой вставки Винт пластины FS2245 (Torx 6IP) 0,6 Нм при Dc = 5,8–9,5 мм Винт FS2246 для B4030 0,5 Нм балансировочных колец B 568 Инструменты для чернового и чистового растачивания
