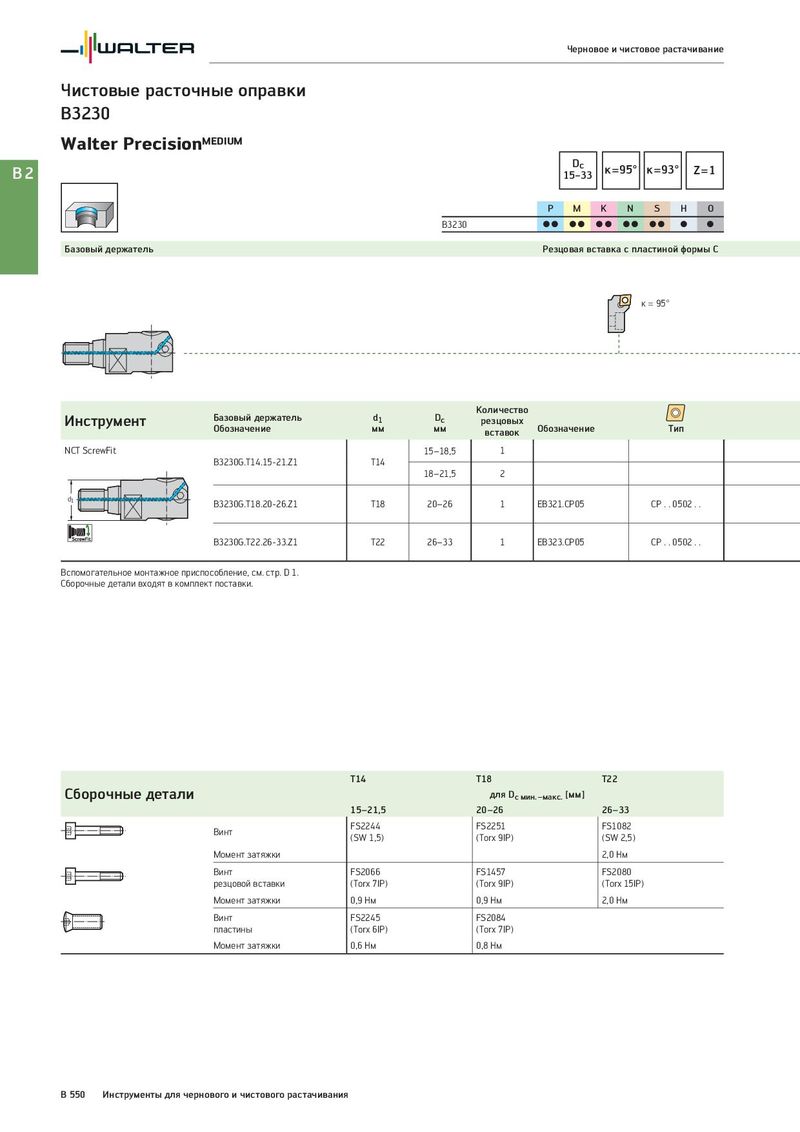

Черновое и чистовое растачивание Чистовые расточные оправки B3230 Walter PrecisionMEDIUM B2 Dc к=95° к=93° Z=1 15−33 P M K N S H O B3230 CC CC CC CC CC C C Базовый держатель Резцовая вставка с пластиной формы C κ = 95° Базовый держатель d1 Dc Количество Инструмент Обозначение мм мм резцовых Обозначение Тип вставок NCT ScrewFit 15–18,5 1 B3230G.T14.15-21.Z1 T14 18–21,5 2 d1 B3230G.T18.20-26.Z1 T18 20–26 1 EB321.CP05 CP . . 0502 . . B3230G.T22.26-33.Z1 T22 26–33 1 EB323.CP05 CP . . 0502 . . Вспомогательное монтажное приспособление, см. стр. D 1. Сборочные детали входят в комплект поставки. T14 T18 T22 Сборочные детали для Dc мин.–макс. [мм] 15–21,5 20–26 26–33 Винт FS2244 FS2251 FS1082 (SW 1,5) (Torx 9IP) (SW 2,5) Момент затяжки 2,0 Нм Винт FS2066 FS1457 FS2080 резцовой вставки (Torx 7IP) (Torx 9IP) (Torx 15IP) Момент затяжки 0,9 Нм 0,9 Нм 2,0 Нм Винт FS2245 FS2084 пластины (Torx 6IP) (Torx 7IP) Момент затяжки 0,6 Нм 0,8 Нм B 550 Инструменты для чернового и чистового растачивания
