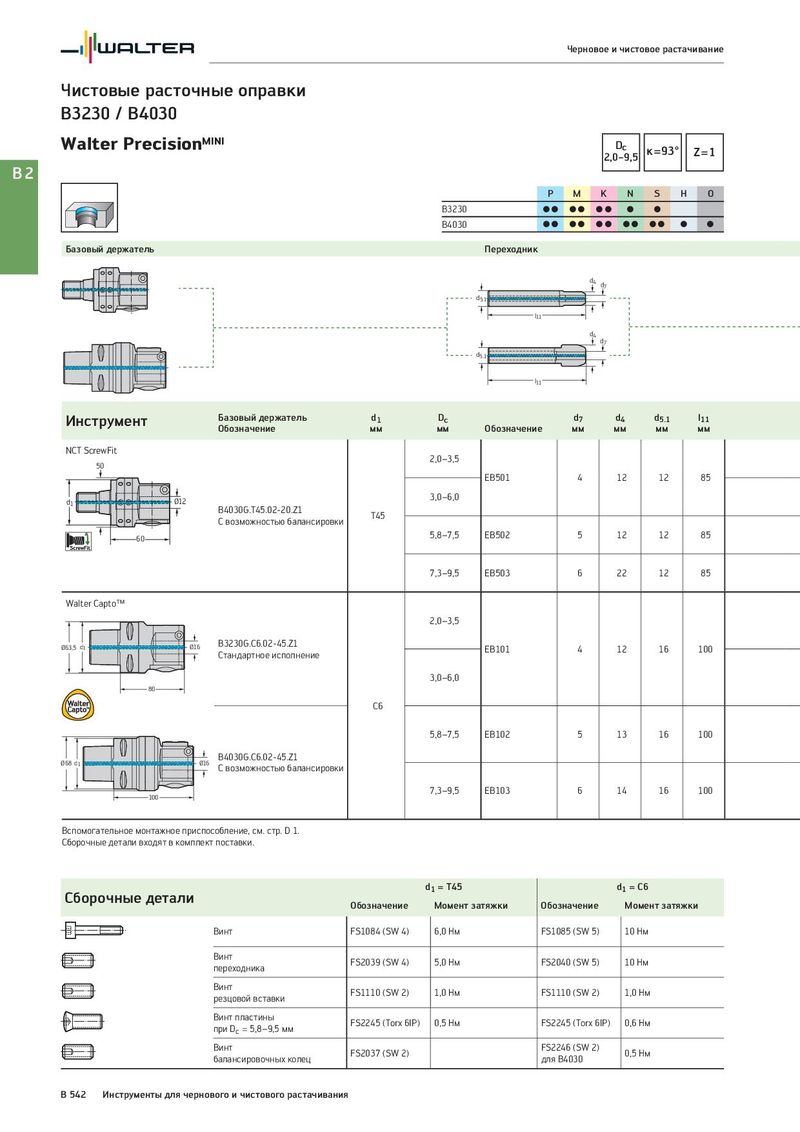

Черновое и чистовое растачивание Чистовые расточные оправки B3230 / B4030 Walter PrecisionMINI Dc к=93° Z=1 2,0−9,5 B2 P M K N S H O B3230 CC CC CC C C B4030 CC CC CC CC CC C C Базовый держатель Переходник d4 d7 d5.1 l11 d4 d7 d5.1 l11 Инструмент Базовый держатель d1 Dc d7 d4 d5.1 l11 Обозначение мм мм Обозначение мм мм мм мм NCT ScrewFit 2,0–3,5 50 EB501 4 12 12 85 d1 Ø12 3,0–6,0 B4030G.T45.02-20.Z1 T45 С возможностью балансировки 60 5,8–7,5 EB502 5 12 12 85 7,3–9,5 EB503 6 22 12 85 Walter Capto™ 2,0–3,5 Ø63,5 d1 Ø16 B3230G.C6.02-45.Z1 EB101 4 12 16 100 Стандартное исполнение 3,0–6,0 80 C6 5,8–7,5 EB102 5 13 16 100 Ø68 d1 Ø16 B4030G.C6.02-45.Z1 С возможностью балансировки 100 7,3–9,5 EB103 6 14 16 100 Вспомогательное монтажное приспособление, см. стр. D 1. Сборочные детали входят в комплект поставки. Сборочные детали d1 = T45 d1 = C6 Обозначение Момент затяжки Обозначение Момент затяжки Винт FS1084 (SW 4) 6,0 Нм FS1085 (SW 5) 10 Нм Винт FS2039 (SW 4) 5,0 Нм FS2040 (SW 5) 10 Нм переходника Винт FS1110 (SW 2) 1,0 Нм FS1110 (SW 2) 1,0 Нм резцовой вставки Винт пластины FS2245 (Torx 6IP) 0,5 Нм FS2245 (Torx 6IP) 0,6 Нм при Dc = 5,8–9,5 мм Винт FS2037 (SW 2) FS2246 (SW 2) 0,5 Нм балансировочных колец для B4030 B 542 Инструменты для чернового и чистового растачивания
