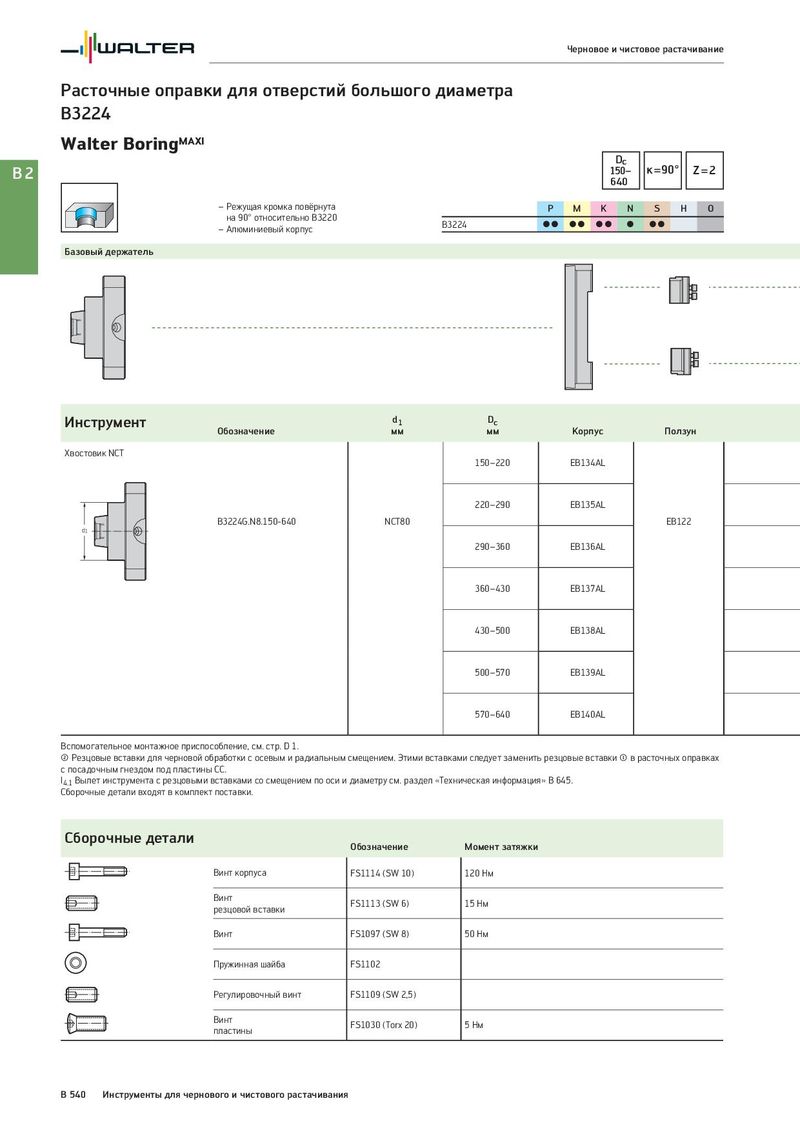

Общий каталог Walter 2017 - страница 1054

Черновое и чистовое растачивание Расточные оправки для отверстий большого диаметра B3224 Walter BoringMAXI Dc к=90° B2 150− Z=2 640 – Режущая кромка повёрнута P M K N S H O на 90° относительно B3220 B3224 CC CC CC C CC – Алюминиевый корпус Базовый держатель Инструмент d1 Dc Обозначение мм мм Корпус Ползун Хвостовик NCT 150–220 EB134AL 220–290 EB135AL B3224G.N8.150-640 NCT80 EB122 d1 290–360 EB136AL 360–430 EB137AL 430–500 EB138AL 500–570 EB139AL 570–640 EB140AL Вспомогательное монтажное приспособление, см. стр. D 1. y Резцовые вставки для черновой обработки с осевым и радиальным смещением. Этими вставками следует заменить резцовые вставки x в расточных оправках с посадочным гнездом под пластины CC. l4.1 Вылет инструмента с резцовыми вставками со смещением по оси и диаметру см. раздел «Техническая информация» B 645. Сборочные детали входят в комплект поставки. Сборочные детали Обозначение Момент затяжки Винт корпуса FS1114 (SW 10) 120 Нм Винт FS1113 (SW 6) 15 Нм резцовой вставки Винт FS1097 (SW 8) 50 Нм Пружинная шайба FS1102 Регулировочный винт FS1109 (SW 2,5) Винт FS1030 (Torx 20) 5 Нм пластины B 540 Инструменты для чернового и чистового растачивания
