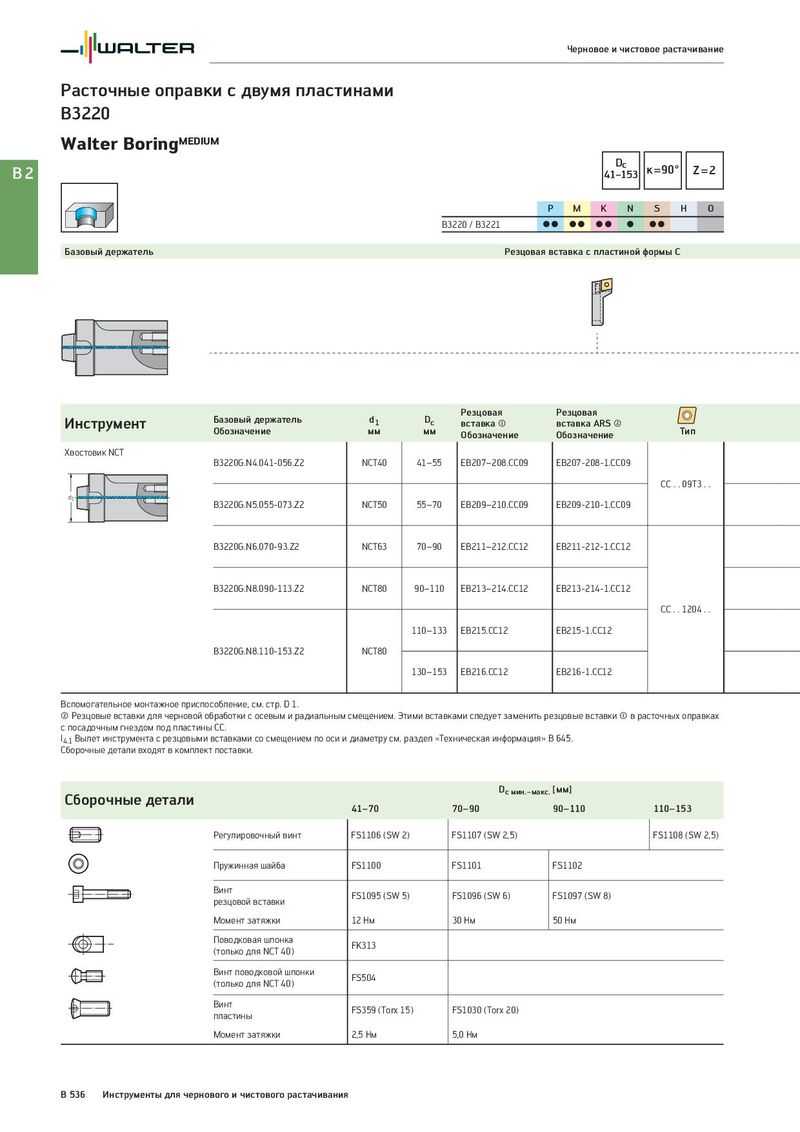

Общий каталог Walter 2017 - страница 1050

Черновое и чистовое растачивание Расточные оправки с двумя пластинами B3220 Walter BoringMEDIUM B2 Dc к=90° Z=2 41−153 P M K N S H O B3220 / B3221 CC CC CC C CC Базовый держатель Резцовая вставка с пластиной формы C Базовый держатель d1 Dc Резцовая Резцовая Инструмент Обозначение мм мм вставка x вставка ARS y Тип Обозначение Обозначение Хвостовик NCT B3220G.N4.041-056.Z2 NCT40 41–55 EB207–208.CC09 EB207-208-1.CC09 CC . . 09T3 . . d1 B3220G.N5.055-073.Z2 NCT50 55–70 EB209–210.CC09 EB209-210-1.CC09 B3220G.N6.070-93.Z2 NCT63 70–90 EB211–212.CC12 EB211-212-1.CC12 B3220G.N8.090-113.Z2 NCT80 90–110 EB213–214.CC12 EB213-214-1.CC12 CC . . 1204 . . 110–133 EB215.CC12 EB215-1.CC12 B3220G.N8.110-153.Z2 NCT80 130–153 EB216.CC12 EB216-1.CC12 Вспомогательное монтажное приспособление, см. стр. D 1. y Резцовые вставки для черновой обработки с осевым и радиальным смещением. Этими вставками следует заменить резцовые вставки x в расточных оправках с посадочным гнездом под пластины CC. l4.1 Вылет инструмента с резцовыми вставками со смещением по оси и диаметру см. раздел «Техническая информация» B 645. Сборочные детали входят в комплект поставки. Dc мин.–макс. [мм] Сборочные детали 41–70 70–90 90–110 110–153 Регулировочный винт FS1106 (SW 2) FS1107 (SW 2,5) FS1108 (SW 2,5) Пружинная шайба FS1100 FS1101 FS1102 Винт FS1095 (SW 5) FS1096 (SW 6) FS1097 (SW 8) резцовой вставки Момент затяжки 12 Нм 30 Нм 50 Нм Поводковая шпонка FK313 (только для NCT 40) Винт поводковой шпонки FS504 (только для NCT 40) Винт FS359 (Torx 15) FS1030 (Torx 20) пластины Момент затяжки 2,5 Нм 5,0 Нм B 536 Инструменты для чернового и чистового растачивания
