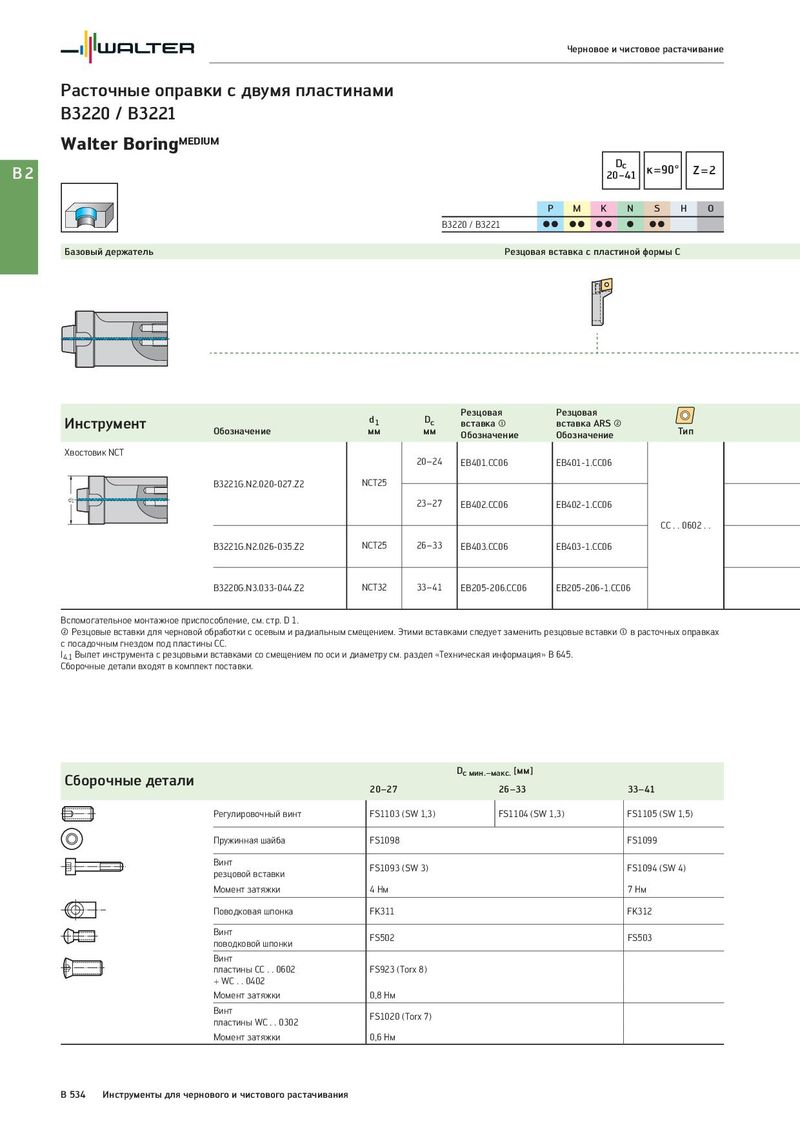

Черновое и чистовое растачивание Расточные оправки с двумя пластинами B3220 / B3221 Walter BoringMEDIUM B2 Dc к=90° Z=2 20−41 P M K N S H O B3220 / B3221 CC CC CC C CC Базовый держатель Резцовая вставка с пластиной формы C d1 Dc Резцовая Резцовая Инструмент Обозначение мм мм вставка x вставка ARS y Тип Обозначение Обозначение Хвостовик NCT 20–24 EB401.CC06 EB401-1.CC06 B3221G.N2.020-027.Z2 NCT25 d1 23–27 EB402.CC06 EB402-1.CC06 CC . . 0602 . . B3221G.N2.026-035.Z2 NCT25 26–33 EB403.CC06 EB403-1.CC06 B3220G.N3.033-044.Z2 NCT32 33–41 EB205-206.CC06 EB205-206-1.CC06 Вспомогательное монтажное приспособление, см. стр. D 1. y Резцовые вставки для черновой обработки с осевым и радиальным смещением. Этими вставками следует заменить резцовые вставки x в расточных оправках с посадочным гнездом под пластины CC. l4.1 Вылет инструмента с резцовыми вставками со смещением по оси и диаметру см. раздел «Техническая информация» B 645. Сборочные детали входят в комплект поставки. Сборочные детали Dc мин.–макс. [мм] 20–27 26–33 33–41 Регулировочный винт FS1103 (SW 1,3) FS1104 (SW 1,3) FS1105 (SW 1,5) Пружинная шайба FS1098 FS1099 Винт FS1093 (SW 3) FS1094 (SW 4) резцовой вставки Момент затяжки 4 Нм 7 Нм Поводковая шпонка FK311 FK312 Винт FS502 FS503 поводковой шпонки Винт пластины CC . . 0602 FS923 (Torx 8) + WC . . 0402 Момент затяжки 0,8 Нм Винт FS1020 (Torx 7) пластины WC . . 0302 Момент затяжки 0,6 Нм B 534 Инструменты для чернового и чистового растачивания
