Общий каталог Walter 2017 - страница 1026

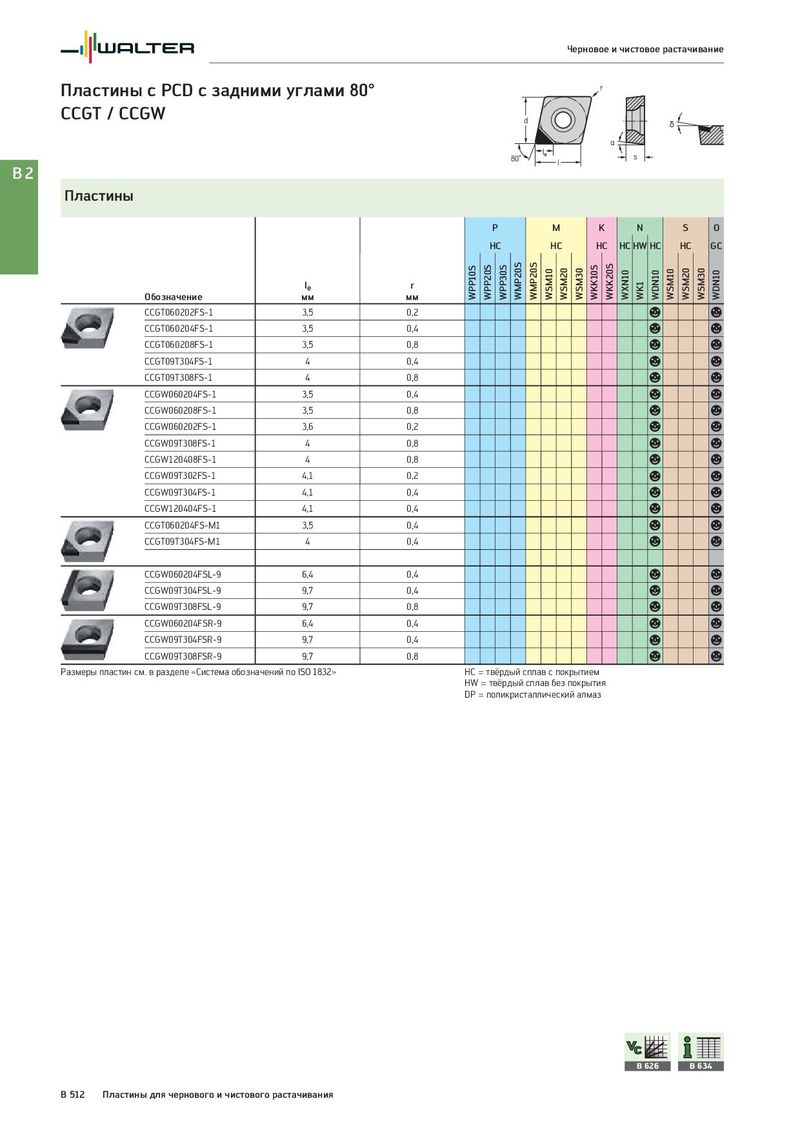

Черновое и чистовое растачивание Пластины с PCD с задними углами 80° r CCGT / CCGW d δ α 80˚ l s B2 Пластины P M K N S O HC HC HC HC HW HC HC GC le r WPP10S WPP20S WPP30S WMP20S WMP20S WSM10 WSM20 WSM30 WKK10S WKK20S WXN10 WK1 WDN10 WSM10 WSM20 WSM30 WDN10 Обозначение мм мм CCGT060202FS-1 3,5 0,2 a a CCGT060204FS-1 3,5 0,4 a a CCGT060208FS-1 3,5 0,8 a a CCGT09T304FS-1 4 0,4 a a CCGT09T308FS-1 4 0,8 a a CCGW060204FS-1 3,5 0,4 a a CCGW060208FS-1 3,5 0,8 a a CCGW060202FS-1 3,6 0,2 a a CCGW09T308FS-1 4 0,8 a a CCGW120408FS-1 4 0,8 a a CCGW09T302FS-1 4,1 0,2 a a CCGW09T304FS-1 4,1 0,4 a a CCGW120404FS-1 4,1 0,4 a a CCGT060204FS-M1 3,5 0,4 a a CCGT09T304FS-M1 4 0,4 a a CCGW060204FSL-9 6,4 0,4 a a CCGW09T304FSL-9 9,7 0,4 a a CCGW09T308FSL-9 9,7 0,8 a a CCGW060204FSR-9 6,4 0,4 a a CCGW09T304FSR-9 9,7 0,4 a a CCGW09T308FSR-9 9,7 0,8 a a Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием HW = твёрдый сплав без покрытия DP = поликристаллический алмаз B 626 B 634 B 512 Пластины для чернового и чистового растачивания
