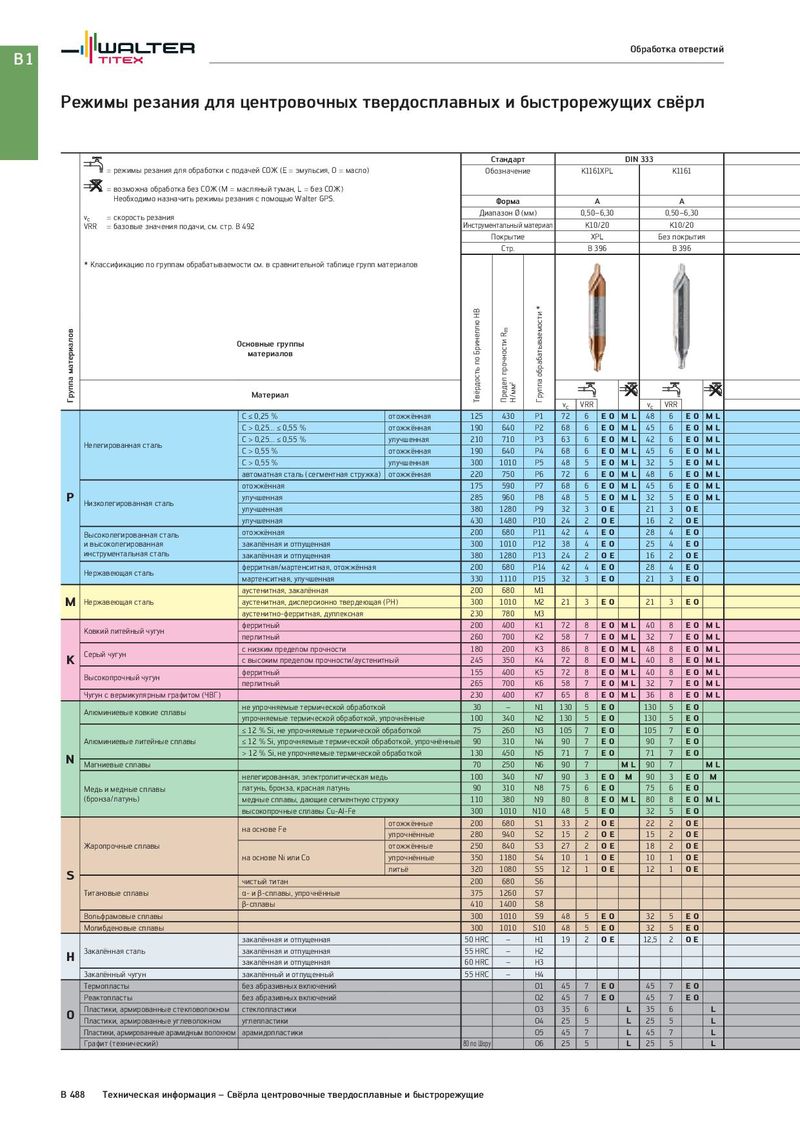

B1 Обработка отверстий Режимы резания для центровочных твердосплавных и быстрорежущих свёрл Стандарт DIN 333 = режимы резания для обработки с подачей СОЖ (E = эмульсия, O = масло) Обозначение K1161XPL K1161 = возможна обработка без СОЖ (M = масляный туман, L = без СОЖ) Необходимо назначить режимы резания с помощью Walter GPS. Форма A A vc = скорость резания Диапазон Ø (мм) 0,50–6,30 0,50–6,30 VRR = базовые значения подачи, см. стр. B 492 Инструментальный материал K10/20 K10/20 Покрытие XPL Без покрытия Стр. B 396 B 396 * Классификацию по группам обрабатываемости см. в сравнительной таблице групп материалов Группа материалов Основные группы Твёрдость по Бринеллю HB Предел прочности Rm Группа обрабатываемости * материалов Материал Н/мм2 vc VRR vc VRR C ≤ 0,25 % отожжённая 125 430 P1 72 6 EO M L 48 6 E O ML C > 0,25... ≤ 0,55 % отожжённая 190 640 P2 68 6 EO M L 45 6 E O ML Нелегированная сталь C > 0,25... ≤ 0,55 % улучшенная 210 710 P3 63 6 EO M L 42 6 E O ML C > 0,55 % отожжённая 190 640 P4 68 6 EO M L 45 6 E O ML C > 0,55 % улучшенная 300 1010 P5 48 5 EO M L 32 5 E O ML автоматная сталь (сегментная стружка) отожжённая 220 750 P6 72 6 EO M L 48 6 E O ML отожжённая 175 590 P7 68 6 EO M L 45 6 E O ML P Низколегированная сталь улучшенная 285 960 P8 48 5 EO M L 32 5 E O ML улучшенная 380 1280 P9 32 3 OE 21 3 O E улучшенная 430 1480 P10 24 2 OE 16 2 O E Высоколегированная сталь отожжённая 200 680 P11 42 4 EO 28 4 E O и высоколегированная закалённая и отпущенная 300 1010 P12 38 4 EO 25 4 E O инструментальная сталь закалённая и отпущенная 380 1280 P13 24 2 OE 16 2 O E Нержавеющая сталь ферритная/мартенситная, отожжённая 200 680 P14 42 4 EO 28 4 E O мартенситная, улучшенная 330 1110 P15 32 3 EO 21 3 E O аустенитная, закалённая 200 680 M1 M Нержавеющая сталь аустенитная, дисперсионно твердеющая (PH) 300 1010 M2 21 3 EO 21 3 E O аустенитно-ферритная, дуплексная 230 780 M3 Ковкий литейный чугун ферритный 200 400 K1 72 8 E O ML 40 8 E O ML перлитный 260 700 K2 58 7 E O ML 32 7 E O ML Серый чугун с низким пределом прочности 180 200 K3 86 8 E O ML 48 8 E O ML K с высоким пределом прочности/аустенитный 245 350 K4 72 8 E O ML 40 8 E O ML Высокопрочный чугун ферритный 155 400 K5 72 8 E O ML 40 8 E O ML перлитный 265 700 K6 58 7 E O ML 32 7 E O ML Чугун с вермикулярным графитом (ЧВГ) 230 400 K7 65 8 E O ML 36 8 E O ML Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 – N1 130 5 E O 130 5 E O упрочняемые термической обработкой, упрочнённые 100 340 N2 130 5 E O 130 5 E O ≤ 12 % Si, не упрочняемые термической обработкой 75 260 N3 105 7 E O 105 7 E O Алюминиевые литейные сплавы ≤ 12 % Si, упрочняемые термической обработкой, упрочнённые 90 310 N4 90 7 E O 90 7 E O N > 12 % Si, не упрочняемые термической обработкой 130 450 N5 71 7 E O 71 7 E O Магниевые сплавы 70 250 N6 90 7 ML 90 7 ML нелегированная, электролитическая медь 100 340 N7 90 3 EO M 90 3 E O M Медь и медные сплавы латунь, бронза, красная латунь 90 310 N8 75 6 EO 75 6 E O (бронза/латунь) медные сплавы, дающие сегментную стружку 110 380 N9 80 8 EO ML 80 8 E O ML высокопрочные сплавы Cu-Al-Fe 300 1010 N10 48 5 EO 32 5 E O на основе Fe отожжённые 200 680 S1 33 2 OE 22 2 O E упрочнённые 280 940 S2 15 2 OE 15 2 O E Жаропрочные сплавы отожжённые 250 840 S3 27 2 OE 18 2 O E на основе Ni или Co упрочнённые 350 1180 S4 10 1 OE 10 1 O E S литьё 320 1080 S5 12 1 OE 12 1 O E чистый титан 200 680 S6 Титановые сплавы α- и β-сплавы, упрочнённые 375 1260 S7 β-сплавы 410 1400 S8 Вольфрамовые сплавы 300 1010 S9 48 5 EO 32 5 E O Молибденовые сплавы 300 1010 S10 48 5 EO 32 5 E O закалённая и отпущенная 50 HRC – H1 19 2 OE 12,5 2 O E H Закалённая сталь закалённая и отпущенная 55 HRC – H2 закалённая и отпущенная 60 HRC – H3 Закалённый чугун закалённый и отпущенный 55 HRC – H4 Термопласты без абразивных включений O1 45 7 EO 45 7 E O Реактопласты без абразивных включений O2 45 7 EO 45 7 E O O Пластики, армированные стекловолокном стеклопластики O3 35 6 L 35 6 L Пластики, армированные углеволокном углепластики O4 25 5 L 25 5 L Пластики, армированные арамидным волокном арамидопластики O5 45 7 L 45 7 L Графит (технический) 80 по Шору O6 25 5 L 25 5 L B 488 Техническая информация – Свёрла центровочные твердосплавные и быстрорежущие
