A1 Токарная обработка ISO

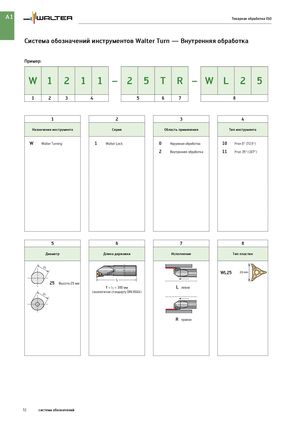

Система обозначений инструментов Walter Turn — Внутренняя обработка

Пример:

W 1 2 1 1 – 2 5 T R – W L 2 5
1 2 3 4 5 6 7 8

1 2 3 4
Назначение инструмента Серия Область применения Тип инструмента

W Walter Turning 1 Walter Lock 0 Наружная обработка 10 Угол 0° (72,5°)
2 Внутренняя обработка 11 Угол 35° (107°)


5 6 7 8
Диаметр Длина державки Исполнение Тип пластин

d1 N

WL25 25 mm
l1
25 Высота 25 мм
T = l1 = 300 мм L левое
(аналогично стандарту DIN 8024)
d1


R правое


72 система обозначений
