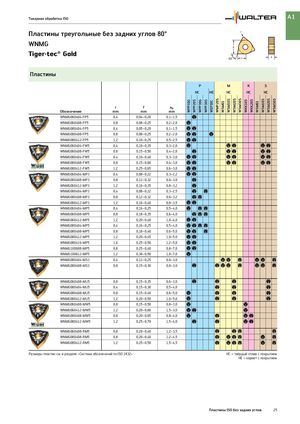

Токарная обработка ISO A1
Пластины треугольные без задних углов 80° r
WNMG d
Tiger·tec Gold ®
l s
80˚
Пластины
P M K S
HC HE HC HC HC
WSM20S
WSM20S
WSM30S
WSM30S
WMP20S
WSM10S
WSM10S
WKK20S
WPP30G
WPP20S
WPP30S
WKK10S
WPP10G
WEP10C
WSM01
WSM01
r f ap
Обозначение mm mm mm
WNMG060404-FP5 0,4 0,04–0,20 0,1–1,5 b
WNMG060408-FP5 0,8 0,08–0,25 0,2–2,0 a
WNMG080404-FP5 0,4 0,05–0,20 0,1–1,5 ab
WNMG080408-FP5 0,8 0,08–0,25 0,2–2,0 ab a
WNMG080412-FP5 1,2 0,10–0,25 0,5–2,5 ab
WNMG060404-FW5 0,4 0,10–0,35 0,3–2,0 a ab ab
WNMG060408-FW5 0,8 0,15–0,50 0,4–2,0 b ab ab
WNMG080404-FW5 0,4 0,10–0,40 0,3–3,0 ab ab ab
WNMG080408-FW5 0,8 0,15–0,60 0,4–3,0 ab ab ab
WNMG080412-FW5 1,2 0,25–0,65 0,6–3,0 ab
WNMG060404-MP3 0,4 0,08–0,22 0,3–2,2 ab
WNMG060408-MP3 0,8 0,12–0,32 0,6–3,0 b
WNMG060412-MP3 1,2 0,16–0,35 0,8–3,2 b
WNMG080404-MP3 0,4 0,08–0,22 0,3–2,5 b c
WNMG080408-MP3 0,8 0,12–0,32 0,6–3,2 bc
WNMG080412-MP3 1,2 0,16–0,40 0,8–3,5 ab
WNMG060404-MP5 0,4 0,16–0,25 0,5–4,0 a cc
WNMG060408-MP5 0,8 0,18–0,35 0,6–4,0 bcc
WNMG060412-MP5 1,2 0,20–0,40 1,0–4,0 ab
WNMG080404-MP5 0,4 0,16–0,25 0,5–4,0 abcc
WNMG080408-MP5 0,8 0,18–0,40 0,6–5,0 ab c
WNMG080412-MP5 1,2 0,20–0,45 1,0–5,0 ab
WNMG080416-MP5 1,6 0,25–0,50 1,2–5,0 ab
WNMG100608-MP5 0,8 0,25–0,40 0,8–7,0 ab
WNMG100612-MP5 1,2 0,30–0,50 1,0–7,0 a
WNMG080404-MS3 0,4 0,12–0,25 0,6–3,0 aa c aa c
WNMG080408-MS3 0,8 0,15–0,30 0,8–3,0 b baa c aa c
WNMG060408-MU5 0,8 0,15–0,35 0,6–3,0 b b b b
WNMG080404-MU5 0,4 0,15–0,30 0,5–4,0 b b b
WNMG080408-MU5 0,8 0,15–0,40 0,6–5,0 a b b b
WNMG080412-MU5 1,2 0,20–0,50 1,0–5,0 a b b b
WNMG060408-MW5 0,8 0,15–0,50 0,8–3,0 a a
WNMG060412-MW5 1,2 0,20–0,60 1,5–3,0 ab a
WNMG080408-MW5 0,8 0,20–0,65 0,8–4,0 a b ab
WNMG080412-MW5 1,2 0,25–0,70 1,5–4,0 b b ab
WNMG060408-RM5 0,8 0,20–0,40 1,2–3,5 b bc c
WNMG080408-RM5 0,8 0,20–0,40 1,2–4,5 b abc a c
WNMG080412-RM5 1,2 0,25–0,50 1,5–4,5 b abc a c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием
Пластины ISO без задних углов 25
Пластины треугольные без задних углов 80° r
WNMG d
Tiger·tec Gold ®
l s
80˚
Пластины
P M K S
HC HE HC HC HC
WSM20S
WSM20S
WSM30S
WSM30S
WMP20S
WSM10S
WSM10S
WKK20S
WPP30G
WPP20S
WPP30S
WKK10S
WPP10G
WEP10C
WSM01
WSM01
r f ap
Обозначение mm mm mm
WNMG060404-FP5 0,4 0,04–0,20 0,1–1,5 b
WNMG060408-FP5 0,8 0,08–0,25 0,2–2,0 a
WNMG080404-FP5 0,4 0,05–0,20 0,1–1,5 ab
WNMG080408-FP5 0,8 0,08–0,25 0,2–2,0 ab a
WNMG080412-FP5 1,2 0,10–0,25 0,5–2,5 ab
WNMG060404-FW5 0,4 0,10–0,35 0,3–2,0 a ab ab
WNMG060408-FW5 0,8 0,15–0,50 0,4–2,0 b ab ab
WNMG080404-FW5 0,4 0,10–0,40 0,3–3,0 ab ab ab
WNMG080408-FW5 0,8 0,15–0,60 0,4–3,0 ab ab ab
WNMG080412-FW5 1,2 0,25–0,65 0,6–3,0 ab
WNMG060404-MP3 0,4 0,08–0,22 0,3–2,2 ab
WNMG060408-MP3 0,8 0,12–0,32 0,6–3,0 b
WNMG060412-MP3 1,2 0,16–0,35 0,8–3,2 b
WNMG080404-MP3 0,4 0,08–0,22 0,3–2,5 b c
WNMG080408-MP3 0,8 0,12–0,32 0,6–3,2 bc
WNMG080412-MP3 1,2 0,16–0,40 0,8–3,5 ab
WNMG060404-MP5 0,4 0,16–0,25 0,5–4,0 a cc
WNMG060408-MP5 0,8 0,18–0,35 0,6–4,0 bcc
WNMG060412-MP5 1,2 0,20–0,40 1,0–4,0 ab
WNMG080404-MP5 0,4 0,16–0,25 0,5–4,0 abcc
WNMG080408-MP5 0,8 0,18–0,40 0,6–5,0 ab c
WNMG080412-MP5 1,2 0,20–0,45 1,0–5,0 ab
WNMG080416-MP5 1,6 0,25–0,50 1,2–5,0 ab
WNMG100608-MP5 0,8 0,25–0,40 0,8–7,0 ab
WNMG100612-MP5 1,2 0,30–0,50 1,0–7,0 a
WNMG080404-MS3 0,4 0,12–0,25 0,6–3,0 aa c aa c
WNMG080408-MS3 0,8 0,15–0,30 0,8–3,0 b baa c aa c
WNMG060408-MU5 0,8 0,15–0,35 0,6–3,0 b b b b
WNMG080404-MU5 0,4 0,15–0,30 0,5–4,0 b b b
WNMG080408-MU5 0,8 0,15–0,40 0,6–5,0 a b b b
WNMG080412-MU5 1,2 0,20–0,50 1,0–5,0 a b b b
WNMG060408-MW5 0,8 0,15–0,50 0,8–3,0 a a
WNMG060412-MW5 1,2 0,20–0,60 1,5–3,0 ab a
WNMG080408-MW5 0,8 0,20–0,65 0,8–4,0 a b ab
WNMG080412-MW5 1,2 0,25–0,70 1,5–4,0 b b ab
WNMG060408-RM5 0,8 0,20–0,40 1,2–3,5 b bc c
WNMG080408-RM5 0,8 0,20–0,40 1,2–4,5 b abc a c
WNMG080412-RM5 1,2 0,25–0,50 1,5–4,5 b abc a c
Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием
Пластины ISO без задних углов 25
