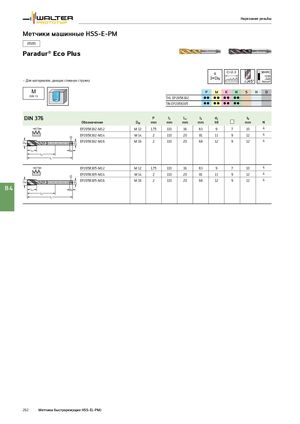

Каталог Walter новинки 2021.2 - страница 264

Нарезание резьбы

Метчики машинные HSS-E-PM
​
Paradur® Eco Plus
C=2-3 38HRC
≤
1250
3×DN –500
− Для материалов, дающих сливную стружку 45° N/mm²

M P M K N S H O
DIN 13
THL EP2058302 CC CC CC CC
TIN EP2058305 CC CC CC CC
​
DIN 376 P l1 Lc l3 d1 l9
Обозначение DN mm mm mm mm h9 mm N
P EP2058302-M12 M 12 1,75 110 16 83 9 7 10 4
EP2058302-M14 M 14 2 110 20 81 11 9 12 4
EP2058302-M16 M 16 2 110 20 68 12 9 12 4
DN d1
Lc l9
l3
l1

P EP2058305-M12 M 12 1,75 110 16 83 9 7 10 4
EP2058305-M14 M 14 2 110 20 81 11 9 12 4
EP2058305-M16 M 16 2 110 20 68 12 9 12 4
DN d1
B4 Lc l9
l3
l1


262 Метчики быстрорежущие HSS-E(-PM)
