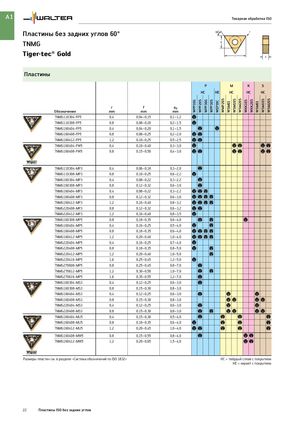

A1 Токарная обработка ISO

Пластины без задних углов 60° 60˚ r

TNMG​​ d

Tiger·tec® Gold l s


Пластины
P M K S
HC HE HC HC HC


WSM20S


WSM20S
WMP20S

WSM10S


WSM10S
WKK20S
WPP30G
WPP20S

WPP30S


WKK10S
WPP10G


WEP10C

WSM01


WSM01
r f ap
Обозначение mm mm mm
TNMG110304-FP5 0,4 0,04–0,15 0,1–1,2 a
TNMG110308-FP5 0,8 0,08–0,20 0,2–1,5 a
TNMG160404-FP5 0,4 0,04–0,20 0,1–1,5 b a
TNMG160408-FP5 0,8 0,08–0,25 0,2–2,0 ab
TNMG160412-FP5 1,2 0,10–0,25 0,5–2,5 ab
TNMG160404-FW5 0,4 0,10–0,40 0,3–3,0 a ab ab
TNMG160408-FW5 0,8 0,15–0,50 0,4–3,0 ab ab ab

TNMG110304-MP3 0,4 0,06–0,18 0,3–2,0 b
TNMG110308-MP3 0,8 0,10–0,25 0,6–2,2 a
TNMG160304-MP3 0,4 0,08–0,22 0,3–2,2 b
TNMG160308-MP3 0,8 0,12–0,32 0,6–3,0 b
TNMG160404-MP3 0,4 0,08–0,22 0,3–2,2 abc
TNMG160408-MP3 0,8 0,12–0,32 0,6–3,0 abcc
TNMG160412-MP3 1,2 0,16–0,40 0,8–3,2 abcc
TNMG220408-MP3 0,8 0,12–0,32 0,6–3,2 ab
TNMG220412-MP3 1,2 0,16–0,40 0,8–3,5 a
TNMG160308-MP5 0,8 0,18–0,35 0,6–4,0 b c a
TNMG160404-MP5 0,4 0,16–0,25 0,5–4,0 a c
TNMG160408-MP5 0,8 0,18–0,35 0,6–4,0 abcc
TNMG160412-MP5 1,2 0,20–0,40 1,0–4,0 abcc
TNMG220404-MP5 0,4 0,16–0,25 0,7–4,0 a
TNMG220408-MP5 0,8 0,18–0,35 0,8–5,0 a c
TNMG220412-MP5 1,2 0,20–0,40 1,0–5,0 c
TNMG220416-MP5 1,6 0,25–0,45 1,2–5,0 a
TNMG270608-MP5 0,8 0,25–0,45 0,8–7,0 b
TNMG270612-MP5 1,2 0,30–0,50 1,0–7,0 b c
TNMG270616-MP5 1,6 0,35–0,55 1,2–7,0 b
TNMG160304-MS3 0,4 0,12–0,25 0,6–3,0 b
TNMG160308-MS3 0,8 0,15–0,30 0,8–3,0
TNMG160404-MS3 0,4 0,12–0,25 0,6–3,0 b a a
TNMG160408-MS3 0,8 0,15–0,30 0,8–3,0 aa aa
TNMG220404-MS3 0,4 0,12–0,25 0,6–3,0 b a a
TNMG220408-MS3 0,8 0,15–0,30 0,8–3,0 b c aa aa
TNMG160404-MU5 0,4 0,15–0,30 0,5–4,0 b b b b
TNMG160408-MU5 0,8 0,18–0,35 0,6–4,0 a b b b
TNMG160412-MU5 1,2 0,20–0,45 1,0–4,0 ab b b b
TNMG160408-MW5 0,8 0,15–0,55 0,8–4,0 b ab
TNMG160412-MW5 1,2 0,20–0,65 1,5–4,0 ab

Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HE = кермет с покрытием


22 Пластины ISO без задних углов
