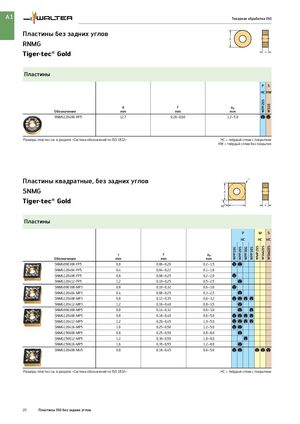

Каталог Walter новинки 2021.2 - страница 22

A1 Токарная обработка ISO

Пластины без задних углов
d
RNMG​​
Tiger·tec® Gold s


Пластины
P S
HC HW


WPP20S
WS10
d f ap
Обозначение mm mm mm
RNMG120400-RP5 12,7 0,20–0,60 1,2–5,0 ba

Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием
HW = твёрдый сплав без покрытия


Пластины квадратные, без задних углов r

SNMG​​ d

Tiger·tec® Gold l s
90˚


Пластины
P M S
HC HC HC


WSM20S
WSM20S
WMP20S
WPP30G
WPP20S

WPP30S
WPP10G


r f ap
Обозначение mm mm mm
SNMG090308-FP5 0,8 0,06–0,20 0,2–1,5 ab
SNMG120404-FP5 0,4 0,04–0,22 0,1–1,8
SNMG120408-FP5 0,8 0,08–0,25 0,2–2,0 a
SNMG120412-FP5 1,2 0,10–0,25 0,5–2,5 b
SNMG090308-MP3 0,8 0,10–0,32 0,6–3,0 a
SNMG120404-MP3 0,4 0,08–0,25 0,3–2,5 b
SNMG120408-MP3 0,8 0,12–0,35 0,6–3,2 abcc
SNMG120412-MP3 1,2 0,16–0,40 0,8–3,5 b
SNMG090308-MP5 0,8 0,14–0,32 0,6–3,0 b c
SNMG120408-MP5 0,8 0,18–0,40 0,6–5,0 abcc
SNMG120412-MP5 1,2 0,20–0,45 1,0–5,0 abcc
SNMG120416-MP5 1,6 0,25–0,50 1,2–5,0 ab
SNMG150608-MP5 0,8 0,25–0,50 0,8–8,0 b
SNMG150612-MP5 1,2 0,30–0,50 1,0–8,0 c
SNMG150616-MP5 1,6 0,35–0,55 1,2–8,0 b
SNMG120408-MU5 0,8 0,18–0,45 0,6–5,0 ab bbb

Размеры пластин см. в разделе «Система обозначений по ISO 1832» HC = твёрдый сплав с покрытием


20 Пластины ISO без задних углов
